우주선 제어 시스템 PCB

우주선 제어 시스템에는 까다로운 작동 조건에서도 안정적인 전기 성능을 유지할 수 있는 회로 기판이 필요합니다. 기존 산업용 PCB와 달리 이러한 보드는 제한된 공간 내에서 긴 서비스 기간, 엄격한 오류 방지 요구 사항 및 복잡한 신호 처리를 지원해야 합니다.

Aisen Electronics Co., Ltd.는 레이어 구조 최적화, 신호 무결성 관리, 열 성능 및 제조 일관성에 중점을 두고 우주선 제어 시스템 PCB 솔루션을 개발합니다. 우리 엔지니어들은 프로토타입 검증부터 생산 납품까지 전체 제품 수명주기를 고려합니다.

우주선 제어 장비에 사용되는 PCB는 일반적으로 온보드 데이터 처리, 자세 제어, 통신 관리 및 배전 모니터링과 같은 기능을 지원합니다. 배포 후 수리 기회가 극히 제한되어 있으므로 각 회로 계층은 안정적으로 함께 작동해야 합니다.

우주선 PCB 제조를 위한 엔지니어링 고려 사항

높은 신뢰성의 다층 PCB 구조

공간 제어 전자 장치에는 배선 밀도가 높은 컴팩트한 설계가 필요한 경우가 많습니다. 당사의 제조 역량은 최대 650mm × 750mm의 보드 크기를 갖춘 1-32 레이어 PCB 구조를 지원합니다.

복잡한 제어 시스템의 경우 다층 설계를 통해 엔지니어는 전원, 접지, 고속 신호 및 민감한 제어 회로를 분리할 수 있습니다. 적절한 레이어 계획은 전자기 간섭을 줄이고 신호 안정성을 향상시키는 데 도움이 됩니다.

당사의 생산 공정에는 제조 전반에 걸쳐 일관성을 유지하기 위한 내부 레이어 이미징, 정밀 라미네이션, 드릴링, 구리 도금 및 전기 검증이 포함됩니다.

신호 무결성 및 HDI 기술

현대 우주선 전자 장치에는 더 작고 더 강력한 제어 모듈이 필요합니다. HDI PCB 기술은 안정적인 연결을 유지하면서 더 높은 구성 요소 밀도를 달성하는 데 도움이 됩니다.

Aisen Electronics는 다음을 지원합니다.

• 1+N+1 및 2+N+2 HDI 구조
• 최소 0.1mm의 마이크로 비아
• 제어된 임피던스 설계
• 0.076mm까지 미세한 라인 가공

우주선 제어 애플리케이션의 경우 신호 왜곡이 통신, 탐색 및 제어 기능에 영향을 미칠 수 있으므로 정확한 임피던스 관리가 중요합니다.

당사의 임피던스 제어 기능은 재료 선택 및 스택업 요구 사항을 기반으로 특정 설계에 대해 ±8% 허용 오차를 달성할 수 있습니다.

항공우주 PCB 애플리케이션을 위한 재료 선택

재료 선택은 극한 환경에서 PCB 신뢰성에 직접적인 영향을 미칩니다.

응용 분야 요구 사항에 따라 우주선 제어 PCB 설계에는 높은 Tg FR-4, 폴리이미드 기반 재료 또는 특수 저손실 라미네이트를 포함한 고성능 재료가 사용될 수 있습니다.

재료 평가는 다음에 중점을 둡니다.

• 열팽창 제어
• 기계적 안정성
• 신호 전송 성능
• 장기적인 신뢰성

Aisen Electronics는 엔지니어링 단계에서 고객과 협력하여 작동 온도, 주파수 요구 사항 및 제품 수명 기대치에 따라 적합한 재료를 선택합니다.

미션 크리티컬 전자 제품의 제조 품질 관리

신뢰성은 프로세스 제어에서 시작됩니다.

PCB 생산 과정에서 Aisen Electronics는 입고 자재 검사, 자동 광학 검사(AOI), 전기 테스트 및 최종 품질 검증을 포함한 검사 절차를 적용합니다.

우리의 품질 관리는 다음에 중점을 둡니다.

• 생산 자재의 추적성
• 레이어 정렬 정확도
• 구리 두께 일관성
• 전기적 연속성 검증
• 제조불량 예방

신뢰성이 높은 애플리케이션의 경우 모든 생산 단계를 제어하여 제조 변동으로 인한 잠재적인 오류를 줄입니다.

고급 표면 마감 옵션

다양한 우주선 전자 어셈블리에는 다양한 표면 보호 솔루션이 필요합니다.

Aisen Electronics는 가장자리 커넥터용 ENIG, OSP, HASL, 침지 은, 침지 주석 및 경질 금을 포함한 표면 처리를 제공합니다.

ENIG는 조립 중 우수한 납땜성, 내식성 및 안정적인 표면 성능을 제공하기 때문에 일반적으로 고신뢰성 애플리케이션에 선택됩니다.

통합 PCBA 제조 지원

PCB 제조 외에도 Aisen Electronics는 항공우주 관련 전자 프로젝트의 공급망을 단순화하기 위해 PCBA 조립 서비스를 제공합니다.

우리의 조립 능력은 다음을 지원합니다:

• 01005 부품 배치
• 미세 피치 BGA 어셈블리
• 자동화된 솔더 페이스트 인쇄
• 정밀 부품 장착

PCB 제조 및 조립 서비스를 결합함으로써 고객은 서로 다른 공급업체 간의 통신 비용을 줄이고 제품 일관성을 향상시킬 수 있습니다.

우주선 제어 PCB 기술의 응용

당사의 신뢰성 높은 PCB 제조 역량은 다음 분야에 사용되는 전자 시스템을 지원합니다.

• 우주선 제어 장치

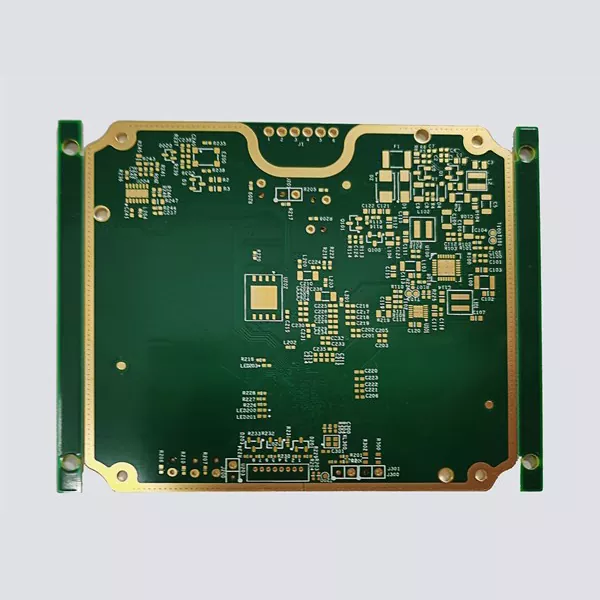

• 위성통신장비
• 내비게이션 전자장치
• 항공우주 모니터링 시스템
• 높은 신뢰성이 요구되는 산업용 제어 플랫폼

항공우주 응용 분야용으로 개발된 동일한 제조 기술은 자동차 전자 장치, 의료 장비 및 첨단 산업 시스템에도 적합합니다.

아이센전자(주)를 선택해야 하는 이유

Aisen Electronics Co., Ltd.는 제품 안정성이 중요한 산업을 위한 신뢰할 수 있는 PCB 솔루션 제조에 중점을 두고 있습니다.

우리의 장점은 첨단 장비뿐만 아니라 제조 규율에도 있습니다. 재료 평가 및 PCB 스택업 설계부터 최종 전기 테스트까지, 우리는 고객과 긴밀히 협력하여 대량 생산 전에 엔지니어링 문제를 해결합니다.

프로토타입 개발, 엔지니어링 검증 또는 대량 제조가 필요한 경우 당사 팀은 신뢰성, 일관성 및 애플리케이션 요구 사항을 중심으로 구축된 PCB 솔루션을 제공합니다.

자주 묻는 질문

우주선 제어 시스템 PCB가 표준 PCB와 다른 점은 무엇입니까?

우주선 제어 PCB는 배치 후 유지 관리가 매우 어렵기 때문에 더 높은 신뢰성이 필요합니다. 일반적으로 일반 상업용 보드에 비해 고급 재료, 다층 구조, 엄격한 공정 제어 및 향상된 전기 테스트가 필요합니다.

우주선 전자 장치에 적합한 PCB 재료는 무엇입니까?

재료 선택은 작동 온도, 신호 주파수, 기계적 요구 사항 및 예상 수명에 따라 달라집니다. 높은 Tg FR-4, 폴리이미드 및 저손실 재료는 까다로운 항공우주 전자 장치에 일반적으로 고려됩니다.

Aisen Electronics는 HDI 항공우주 PCB를 제조할 수 있습니까?

예. Aisen Electronics는 소형 전자 설계를 위한 마이크로 비아 기술을 사용하여 1+N+1 및 2+N+2 구조를 포함한 HDI PCB 제조를 지원합니다.

우주선 PCB 제조에는 어떤 테스트 방법이 사용됩니까?

테스트에는 회로 성능과 생산 일관성을 보장하기 위한 AOI 검사, 전기 테스트, 치수 확인 및 제조 품질 검사가 포함될 수 있습니다.

우주선 PCB는 어떤 레이어 수를 지원할 수 있습니까?

당사의 제조 역량은 설계 복잡성 및 애플리케이션 요구 사항에 따라 1~32층의 다층 PCB 구조를 지원합니다.
