통신 라우터 PCB 보드가 고속 네트워크 성능과 신뢰성을 어떻게 향상시킬 수 있습니까?

아이센전자제품은 맞춤형 제공통신 라우터 PCB 보드Wi-Fi 라우터, 산업용 게이트웨이, 기업 네트워킹 장비 및 고급 통신 단말기를 위한 솔루션입니다. 다층 PCB 구조, 제어된 임피던스 기술, 정밀 제조 및 PCB 조립 기능을 결합함으로써 Aisen은 통신 장비 제조업체가 안정적인 신호 전송, 효율적인 데이터 처리 및 신뢰할 수 있는 장기 작동을 달성하도록 돕습니다.

최신 라우터는 더 이상 컴퓨터를 인터넷에 연결하는 단순한 장치가 아닙니다. 오늘날의 네트워킹 장비는 고성능 프로세서, 메모리, 무선 모듈, 이더넷 인터페이스, 전원 관리 회로 및 점점 더 복잡해지는 통신 기술을 소형 인클로저에 통합합니다. 이러한 시스템을 연결하는 PCB는 신호 무결성, 열 성능, 전자기 호환성 및 전반적인 제품 신뢰성에 직접적인 영향을 미칩니다.

잘 디자인 된통신 라우터 PCB 보드따라서 기본적인 전기 연결 이상의 것이 필요합니다. 고속 전송, 높은 구성 요소 밀도, 제어된 임피던스, 효과적인 열 방출 및 지속적인 작업 부하 하에서 안정적인 작동을 지원해야 합니다. 이 기사에서는 구매자가 라우터 PCB 솔루션을 소싱할 때 평가해야 하는 주요 설계 요구 사항, 제조 기능, 응용 분야, 표면 마감, 품질 고려 사항 및 조립 서비스에 대해 설명합니다.

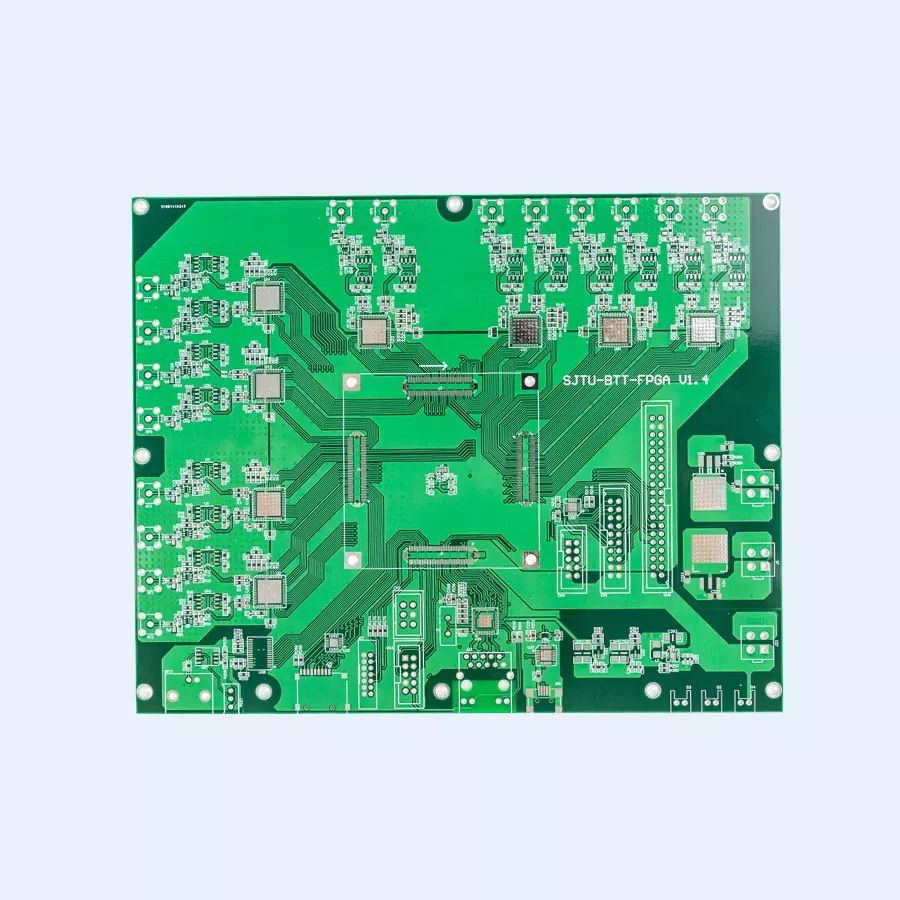

Communication Routers PCB Board

목차

  1. 통신 라우터 PCB 보드가 왜 그렇게 중요한가요?
  2. 주요 PCB 설계 요구 사항은 무엇입니까?
  3. PCB는 고속 데이터 전송을 어떻게 지원합니까?
  4. 다층 및 HDI 구조가 중요한 이유는 무엇입니까?
  5. 구매자는 어떤 PCB 기능을 고려해야 합니까?
  6. 이러한 PCB 솔루션을 사용할 수 있는 라우터 애플리케이션은 무엇입니까?
  7. 열 관리는 라우터 PCB 신뢰성에 어떤 영향을 미칩니까?
  8. 통신 라우터 PCB는 어떻게 제조됩니까?
  9. 라우터 PCB에 적합한 표면 마감은 무엇입니까?
  10. PCB 조립 서비스를 고려하는 이유는 무엇입니까?
  11. PCB 품질은 어떻게 관리됩니까?
  12. 자주 묻는 질문
  13. 결론

통신 라우터 PCB 보드가 왜 그렇게 중요한가요?

PCB는 사실상 통신 라우터의 전기 백본입니다. 이는 프로세서, 메모리, 무선 칩셋, 이더넷 포트, 전원 회로 및 기타 기능 모듈을 연결하는 동시에 시스템을 통해 전기 신호가 이동하는 방식을 제어합니다.

네트워킹 속도가 증가함에 따라 PCB 성능이 점점 더 중요해지고 있습니다. 잘못 설계된 보드는 신호 왜곡, 전자기 간섭, 열 문제 또는 불안정한 연결을 유발할 수 있습니다. 이러한 문제는 궁극적으로 네트워크 처리량과 제품 안정성에 영향을 미칠 수 있습니다.

따라서 전문 라우터 PCB 제조업체는 개발 단계에서 전기적 및 기계적 요구 사항을 모두 고려해야 합니다. 중요한 요소는 다음과 같습니다:

  • 고속 신호 무결성
  • 제어된 임피던스
  • 다층 스택업 설계
  • 컴팩트한 구성 요소 배치
  • 열 관리
  • EMI 및 전자기 호환성
  • 배전 안정성
  • 장기적인 제조 일관성

주요 PCB 설계 요구 사항은 무엇입니까?

통신 라우터는 상대적으로 작은 물리적 공간에 여러 개의 고속 인터페이스와 전자 기능을 결합합니다. 따라서 PCB 설계는 전기 성능, 부품 밀도, 열 요구 사항, 제조 가능성 및 비용의 균형을 맞춰야 합니다.

가장 중요한 고려 사항 중 하나는 PCB 스택업입니다. 다층 구조는 전용 라우팅, 전원 및 접지 레이어를 제공하여 엔지니어가 제어된 전기 특성을 유지하면서 복잡한 회로를 구성하는 데 도움을 줍니다.

또한 설계자는 트레이스 폭, 간격, 비아 구조, 참조 평면 및 부품 배치를 신중하게 제어해야 합니다. 고주파수 신호의 경우 상대적으로 작은 변화라도 전송 성능에 영향을 미칠 수 있습니다.

아이센 Electronics는 일관된 전기 성능을 요구하는 라우터 PCB 애플리케이션을 지원하기 위해 최적화된 스택업 설계, 정밀 라우팅 및 제조 제어에 중점을 둡니다.


PCB는 고속 데이터 전송을 어떻게 지원합니까?

고속 네트워킹을 위해서는 프로세서, 메모리 장치, 이더넷 인터페이스, 무선 모듈 및 기타 구성 요소 간에 데이터가 이동할 때 PCB가 신호 품질을 유지해야 합니다.

제어된 임피던스는 고주파 통신 회로에 특히 중요합니다. 제조업체는 목표 전기 특성에 따라 PCB 트레이스 및 유전체 구조를 설계함으로써 신호 반사 및 전송 왜곡을 줄이는 데 도움을 줄 수 있습니다.

다른 중요한 기술은 다음과 같습니다.

  • 제어된 임피던스 라우팅:고속 신호에 대해 예측 가능한 전기 성능을 유지하는 데 도움이 됩니다.
  • 최적화된 레이어 스택업:적절한 신호, 전원 및 접지 구조를 제공합니다.
  • 파인라인 기술:컴팩트하고 복잡한 라우팅 레이아웃을 지원합니다.
  • EMI 제어:원치 않는 전자기 간섭을 줄이는 데 도움이 됩니다.
  • 정밀 드릴링:PCB 레이어 간의 안정적인 전기 연결을 지원합니다.

이러한 설계 고려 사항은 기업용 라우터, 무선 통신 장비, 산업용 게이트웨이 및 지속적인 네트워크 트래픽을 처리해야 하는 기타 장치에 특히 중요합니다.


다층 및 HDI 구조가 중요한 이유는 무엇입니까?

최신 라우터는 인클로저 크기를 크게 늘리지 않고도 계속해서 더 많은 기능을 추가하고 있습니다. 이로 인해 더 높은 PCB 회로 밀도에 대한 요구가 발생합니다.

다층 PCB는 단일 보드 내부에 여러 전도성 레이어를 쌓아 추가 라우팅 공간을 제공합니다. HDI 기술은 마이크로비아와 더 미세한 회로 구조를 통해 구성 요소 통합을 더욱 향상시킬 수 있습니다.

소형 네트워킹 장비의 경우 이러한 기술은 다음과 같은 몇 가지 이점을 제공할 수 있습니다.

  • 제한된 보드 크기 내에서 더 많은 라우팅 용량
  • 향상된 구성요소 통합
  • 더 짧은 상호 연결 경로
  • 미세 피치 부품에 대한 더 나은 지원
  • 고급 통신 설계를 위한 유연성 향상

아이센이 공개한 기능에 따르면 PCB 제조 범위는 1~32개 레이어, 최소 3/3mil 선 폭 및 간격, 0.3mm~5.0mm의 PCB 두께, 최대 6OZ의 구리 두께, 최저 0.2mm의 기계적 비아, 최저 0.1mm의 레이저 마이크로비아를 지원합니다. 특수 임피던스 제어 기능은 ±8%로 표시됩니다. :contentReference[oaicite:1]{index=1}


구매자는 어떤 PCB 기능을 고려해야 합니까?

중국 PCB 제조업체 또는 통신 PCB 공급업체를 선택할 때 구매자는 공급업체의 제조 능력이 라우터 설계의 기술 요구 사항과 일치하는지 평가해야 합니다.

PCB 매개변수 아이센 역량 라우터에 중요한 이유
레이어 수 1~32개 레이어 간단한 회로 구조부터 매우 복잡한 회로 구조까지 지원
최소 선 너비/간격 3/3밀 고밀도 라우팅 지원
PCB 두께 0.3~5.0mm 다양한 제품 구조에 대한 유연성 제공
구리 두께 최대 6온스 다양한 전류 운반 요구 사항 지원
최소 기계적 비아 0.2mm 컴팩트한 다층 상호 연결 지원
레이저 마이크로 비아 0.1mm까지 고급 HDI PCB 구조 지원
특수 임피던스 제어 ±8% 고속 신호 성능을 유지하는 데 도움이 됩니다.
HDI 구조 1+N+1 / 2+N+2 소형, 고밀도 통신 제품 지원

실제 생산 사양은 항상 특정 PCB 설계, 재료 선택, 스택업, 수량 및 제조 요구 사항을 기준으로 확인되어야 합니다.


이러한 PCB 솔루션을 사용할 수 있는 라우터 애플리케이션은 무엇입니까?

통신 라우터 PCB 기술은 처리 성능, 인터페이스 구성, 물리적 크기 및 운영 환경에 따라 다양한 네트워킹 제품에 적용할 수 있습니다.

소비자 Wi-Fi 라우터

홈 및 소비자 네트워킹 제품은 작은 크기, 안정적인 무선 연결, 효율적인 전력 소비 및 비용 효율적인 제조를 우선시합니다. PCB 레이아웃에는 일반적으로 무선 칩셋, 프로세서, 메모리, 이더넷 인터페이스, 안테나 연결 및 전원 회로가 통합되어 있습니다.

산업용 라우터 및 게이트웨이

산업용 네트워킹 장비는 지속적으로 작동하는 경우가 많으며 더욱 까다로운 환경 조건에 직면할 수 있습니다. PCB 솔루션은 내구성, 안정적인 전력 분배, 열 성능 및 장기적인 작동 신뢰성을 강조해야 합니다.

엔터프라이즈 통신 라우터

엔터프라이즈 라우터에는 일반적으로 더 높은 처리 능력과 다중 고속 통신 인터페이스가 필요합니다. PCB에는 지속적인 데이터 교환을 지원하기 위해 복잡한 다층 라우팅과 더 높은 구성 요소 밀도가 포함될 수 있습니다.

무선 통신 장비

무선 통신 제품은 RF 관련 레이아웃 고려 사항, 신호 무결성, 안테나 연결 및 전자기 호환성을 더욱 강조합니다.


열 관리는 라우터 PCB 신뢰성에 어떤 영향을 미칩니까?

라우터는 중단 없이 장기간 작동되는 경우가 많습니다. 프로세서, 무선 모듈, 전원 관리 구성 요소 및 기타 활성 장치는 작동 중에 열을 발생시킵니다.

열을 효과적으로 관리하지 않으면 과도한 온도로 인해 구성 요소 신뢰성과 시스템 안정성이 영향을 받을 수 있습니다. 따라서 PCB 설계는 구리 분포, 부품 배치, 열 비아 및 적절한 방열 구조를 통해 열 성능에 기여할 수 있습니다.

잘 계획된 보드는 열 성능을 최종 단계 수정으로 처리하기보다는 처음부터 열 성능을 고려해야 합니다. 까다로운 통신 장비의 경우 전기 성능과 열 관리를 함께 평가해야 합니다.


통신 라우터 PCB는 어떻게 제조됩니까?

믿을 수 있는 생산통신 라우터 PCB 보드재료 준비부터 최종 전기 테스트까지 정밀한 프로세스 제어가 필요합니다.

  1. 재료 검사:들어오는 자재는 프로젝트 사양에 따라 확인됩니다.
  2. 내부 레이어 처리:회로 패턴은 제어된 정확도로 전송 및 처리됩니다.
  3. 층 적층:다층 구조는 통제된 공정 조건에서 조립됩니다.
  4. 정밀 드릴링:기계적 및 특수 드릴링 공정을 통해 층간 연결이 생성됩니다.
  5. 구리 도금:전도성 연결은 필요한 PCB 레이어를 통해 설정됩니다.
  6. 회로 형성:외부 회로는 승인된 설계에 따라 구성됩니다.
  7. 표면 처리:선택한 표면 마감은 조립 요구 사항에 따라 적용됩니다.
  8. AOI 검사:자동화된 광학 검사는 제조 결함을 식별하는 데 도움이 됩니다.
  9. 전기 테스트:전기적 연속성과 절연은 배송 전에 평가됩니다.
  10. 최종 확인:완성된 보드는 고객 사양에 따라 검사됩니다.

복잡한 다층 통신 보드의 경우 추가 검사를 통해 계층 정렬, 회로 정확도 및 상호 연결 신뢰성을 확인하는 데 도움이 될 수 있습니다.


라우터 PCB에 적합한 표면 마감은 무엇입니까?

표면 마감 선택은 부품 유형, 조립 기술, 예상 신뢰성 및 비용 요구 사항을 기반으로 해야 합니다.

표면 마감 전형적인 이점 잠재적인 적용
ENIG 미세 피치 부품 및 고신뢰성 애플리케이션에 적합 첨단 통신 장비
OSP 비용 효과적인 표면 보호 표준 라우터 PCB 애플리케이션
HASL / 무연 HASL 안정적인 기존 조립 옵션 일반전자제품
침수 은/주석 특정 성능 요구 사항에 적합 선택된 통신 전자 장치

적절한 마감재는 가격만으로 선택하기보다는 PCB 설계 및 조립 공정에 따라 결정되어야 합니다.


PCB 조립 서비스를 고려하는 이유는 무엇입니까?

라우터 제조업체의 경우 베어 PCB를 구매하고 별도의 공급업체를 통해 구성 요소 조립을 관리하면 조정 요구 사항이 높아질 수 있습니다. 통합 PCB 및 PCBA 공급업체는 조달 및 생산 관리를 단순화할 수 있습니다.

아이센 Electronics는 다음을 포함한 PCB 조립 지원을 제공합니다.

  • 부품 소싱
  • SMT 조립
  • 정밀한 부품 배치
  • 검사 및 품질 검증
  • 전기 테스트
  • 통신장비 생산지원

이러한 접근 방식을 통해 네트워킹 장비 제조업체는 단일 제조 파트너를 통해 PCB 제조 및 조립을 조정하여 잠재적으로 생산 효율성을 향상하고 공급업체 관리를 단순화할 수 있습니다.


PCB 품질은 어떻게 관리됩니까?

PCB 결함은 네트워크 안정성, 제품 가용성 및 고객 경험에 영향을 미칠 수 있으므로 품질 일관성은 통신 장비에 매우 중요합니다.

강력한 품질 관리 프로세스는 최종 검사에만 의존하기보다는 전체 제조 체인을 포괄해야 합니다. 주요 점검 사항에는 입고 자재 검사, 생산 모니터링, AOI 검사, 전기 테스트 및 최종 검증이 포함됩니다.

평가하는 구매자의 경우통신 라우터 PCB 보드 제조업체, 장비 성능뿐만 아니라 검사 절차, 엔지니어링 커뮤니케이션, 프로토타입 지원, 생산 일관성, 공급업체의 고객 사양 준수 능력 등을 검토하는 것이 유용합니다.


자주 묻는 질문

통신 라우터 PCB 보드란 무엇입니까?

통신 라우터 PCB 보드는 데이터 통신에 필요한 프로세서, 메모리, 무선 모듈, 네트워크 인터페이스, 전원 회로 및 기타 전자 부품을 연결하기 위해 통신 라우터 내부에 사용되는 주 회로 기판입니다.

라우터 PCB에 임피던스 제어가 필요한 이유는 무엇입니까?

고속 라우터 신호는 임피던스 변화에 민감합니다. 적절한 임피던스 제어는 신호 반사 및 왜곡을 줄여 보다 안정적인 고속 통신 성능을 지원합니다.

통신 라우터 PCB를 다층으로 제작할 수 있나요?

예. 다층 구조는 추가 라우팅 용량을 제공하고 신호, 전력 ​​및 접지 구조를 보다 효과적으로 구성할 수 있기 때문에 고급 라우터 애플리케이션에 일반적으로 사용됩니다. Aisen의 공개된 기능은 1~32개 레이어의 PCB 설계를 포괄합니다.

라우터 PCB 제조업체가 PCBA 서비스를 제공할 수 있습니까?

예. 통합 PCB 조립 서비스에는 부품 소싱, SMT 배치, 검사 및 전기 테스트가 포함될 수 있습니다. 이는 네트워킹 장비 제조업체가 공급망을 단순화하는 데 도움이 될 수 있습니다.

맞춤형 라우터 PCB를 사용할 수 있는 라우터 유형은 무엇입니까?

필요한 전기 및 기계 사양에 따라 소비자 Wi-Fi 라우터, 기업용 라우터, 산업용 라우터, 무선 네트워킹 제품, 게이트웨이 및 기타 통신 단말기용으로 맞춤형 라우터 PCB 솔루션을 개발할 수 있습니다.

PCB 견적에는 어떤 정보가 필요합니까?

정확한 견적을 위해 구매자는 일반적으로 Gerber 파일, BOM 파일, PCB 치수, 레이어 수, 재료 요구 사항, 표면 마감, 예상 수량, 조립 요구 사항 및 응용 프로그램 정보를 제공해야 합니다.


결론

고성능 라우터는 강력한 프로세서와 고급 통신 칩 그 이상에 달려 있습니다. 이러한 구성 요소 아래에 있는 PCB는 전자 시스템이 얼마나 효과적으로 신호를 전송하고, 전력을 분배하고, 열을 관리하고, 안정적인 연결을 유지할 수 있는지를 결정합니다. 이러한 이유로 올바른 선택통신 라우터 PCB 보드제조 파트너는 신뢰할 수 있는 네트워킹 장비를 개발하는 데 있어 중요한 부분입니다.

다층 PCB 제조, HDI 기능, 제어된 임피던스 기술, 정밀 제조, PCB 조립, 검사 및 맞춤형 엔지니어링 지원을 통해 Aisen Electronics는 광범위한 통신 네트워킹 애플리케이션을 위한 솔루션을 제공할 수 있습니다. 믿을 수 있는 중국 PCB 제조사를 소싱하시거나 새로운 라우터, 게이트웨이, 무선통신 제품을 개발 중이시라면,저희에게 연락주세요PCB 요구 사항, 기술 사양, 프로토타입 요구 사항 및 대량 생산 계획을 논의합니다.
