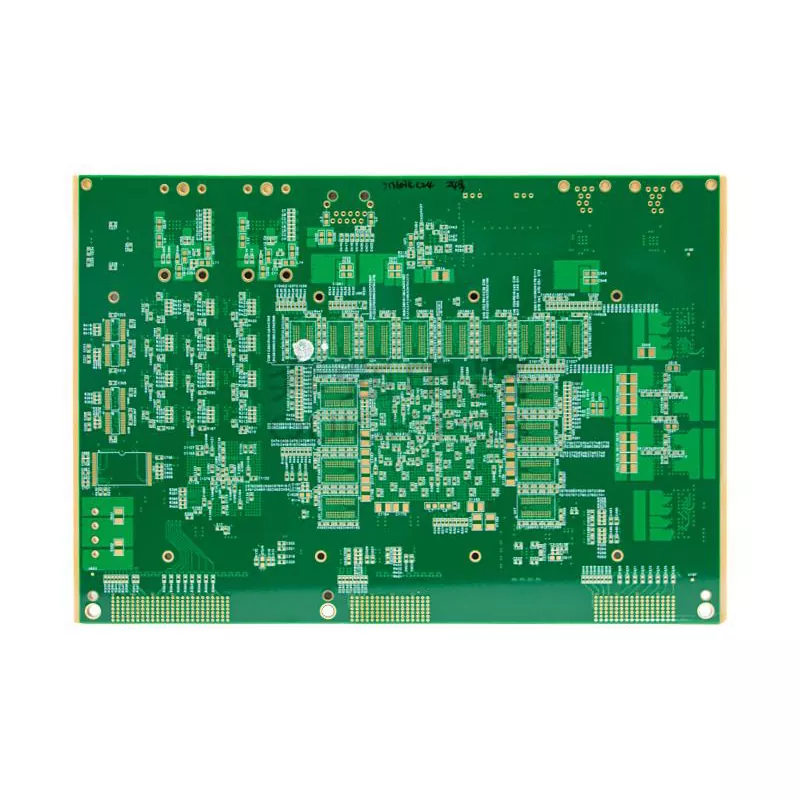

우주선 통신 PCB

우주선 통신 시스템은 위성과 지상국 간에 명령을 전송하고, 신호를 수신하고, 임무 데이터를 전송하기 위해 안정적인 전자 회로에 의존합니다. 이러한 시스템 내에서 PCB는 연결 플랫폼일 뿐만 아니라 신호 품질, 전력 분배 효율성 및 장기적인 작동 안정성을 결정하는 핵심 구성 요소이기도 합니다.

Aisen Electronics Co., Ltd.는 작동 기간 동안 전기 성능이 일정하게 유지되어야 하는 위성 통신 모듈, RF 트랜시버, 원격 측정 장비 및 온보드 데이터 처리 장치용 우주선 통신 PCB를 개발합니다.

기존 산업용 회로 기판과 달리 우주선 통신 PCB는 고유한 엔지니어링 문제에 직면해 있습니다. 진공 상태에서 신호 무결성을 유지하고, 온도 순환을 견디고, 발사 진동을 견뎌야 하며, 배포 후 물리적 유지 관리 없이 작동해야 합니다.

우주선 통신 시스템에서 PCB의 역할

우주선 통신 시스템에는 일반적으로 안테나 모듈, RF 회로, 신호 프로세서, 전력 관리 장치 및 데이터 인터페이스가 포함됩니다.

통신 PCB는 이러한 구성요소 사이에 전기적 경로를 제공합니다.

작동 중에 수신된 무선 주파수 신호는 통신 회로를 통해 처리되고 디지털 정보로 변환되어 온보드 프로세서 또는 지상 통신 시스템으로 전송됩니다. 임피던스, 재료 성능 또는 회로 구조의 변화는 전송 효율과 신호 정확도에 영향을 미칠 수 있습니다.

이러한 이유로 우주선 통신 PCB 설계에는 다음 사항을 신중하게 제어해야 합니다.

• 고주파 신호 전송
• 전자기 간섭
• 배전 안정성
• 열팽창 일관성
• 장기적인 재료 신뢰성

우주 통신 애플리케이션을 위한 고주파 PCB 설계

우주 통신 장비는 종종 작은 신호 손실이라도 통신 효율성을 감소시킬 수 있는 고주파수에서 작동합니다.

Aisen Electronics Co., Ltd.는 제어된 임피던스 라우팅, 최적화된 레이어 스택 설계 및 저손실 재료 솔루션을 포함하여 RF 및 마이크로파 애플리케이션용으로 설계된 PCB 제조 프로세스를 지원합니다.

당사의 엔지니어링 접근 방식은 다음을 통해 안정적인 전기 특성을 유지하는 데 중점을 둡니다.

RF 신호 경로에 대한 정밀한 임피던스 제어

최적화된 전송선 설계

신호 반사 및 삽입 손실 감소

제어된 유전체 성능

EMI 감소를 위한 안정적인 접지 구조

이러한 기술은 통신 모듈이 위성 작동 중에 안정적인 데이터 전송을 유지하는 데 도움이 됩니다.

소형 우주 전자 장치용 다층 PCB 구조

우주선 전자 시스템은 제한된 설치 공간 내에서 높은 기능성을 요구합니다. 다층 PCB 기술을 통해 엔지니어는 컴팩트한 크기를 유지하면서 더 많은 회로를 통합할 수 있습니다.

Aisen Electronics는 통신 모듈을 위한 복잡한 스택업 설계를 포함하여 1~32레이어의 다층 PCB 제조를 지원합니다.

제조 능력에는 다음이 포함됩니다.

• PCB 레이어 수: 1-32 레이어
• 최대 패널 크기: 650mm × 750mm
• 보드 두께: 0.4mm-5.0mm
• 구리 두께: 최대 6 OZ
• 최소 비아 크기: 0.1mm
• 최소 선 폭/간격: 3/3mil

더 높은 라우팅 밀도가 필요한 고급 위성 전자 장치의 경우 HDI 구조는 PCB 크기와 무게를 줄이면서 연결 효율성을 향상시킬 수 있습니다.

경량 위성통신 모듈을 위한 HDI 기술

그램이 추가될 때마다 발사 비용이 증가하기 때문에 무게 감소는 우주선 설계에서 중요한 고려 사항입니다.

HDI PCB 기술을 사용하면 설계자는 레이저 마이크로비아, 미세 라인 라우팅 및 최적화된 레이어 연결을 통해 소형 통신 회로를 만들 수 있습니다.

Aisen Electronics는 다음을 지원하는 HDI PCB 솔루션을 제공합니다.

• 1+N+1 구조
• 2+N+2 구조
• 레이저 마이크로비아 기술
• 미세 피치 BGA 부품 어셈블리
• 고밀도 신호 라우팅

이러한 구조는 엔지니어가 전기 성능을 저하시키지 않고 더 작은 통신 모듈을 달성하는 데 도움이 됩니다.

진공 및 극한 온도 조건을 위한 재료 선택

우주선 통신 PCB는 열 전달 및 온도 제어가 지상 애플리케이션과 매우 다른 환경에서 작동합니다.

공간 내 공기 순환이 없으면 PCB 재료는 반복적인 온도 변화에도 치수 안정성을 유지해야 합니다.

재료 선택은 다음과 같은 적용 요구 사항을 기반으로 합니다.

• 유전 특성
• 열팽창 특성
• 주파수 성능
• 기계적 안정성

Aisen Electronics는 고주파 통신 응용 분야에 적합한 재료 솔루션을 지원하여 유전 변화 및 열팽창 불일치로 인한 위험을 줄이는 데 도움을 줍니다.

우주 통신 PCB를 위한 열 관리 설계

통신 모듈은 RF 부품, 프로세서 및 전원 회로를 통해 열을 발생시킵니다.

우주선은 전통적인 냉각 방법에 의존할 수 없기 때문에 PCB 열 설계는 안정적인 작동을 유지하는 데 중요합니다.

열 관리 고려 사항은 다음과 같습니다.

• 최적화된 구리 분포
• 열 비아 구조
• 레이어 스택업 디자인
• 재료적합성 평가

적절한 열 설계는 장기간 임무 중에 온도 관련 스트레스를 줄이는 데 도움이 됩니다.

우주통신 PCB 생산을 위한 제조 공정 제어

Aisen Electronics Co., Ltd.는 PCB 생산 중 변동을 줄이기 위해 제어된 제조 절차를 적용합니다.

제조 공정에는 다음이 포함됩니다.

재료검사

내층 제작

정밀 드릴링

구리 도금

회로 이미징

AOI 검사

표면 마무리

전기 테스트

최종검사

우주선 통신 애플리케이션의 경우 전자 모듈이 교체 없이 수년 동안 작동할 수 있으므로 생산 추적성과 프로세스 일관성이 필수적입니다.

우주 통신 PCB 신뢰성에 대한 테스트 요구 사항

통신 장비에 통합되기 전에 PCB는 전기 및 제조 검증이 필요합니다.

테스트 지원에는 다음이 포함됩니다.

전기 연속성 테스트

절연 저항 테스트

AOI 검사

임피던스 검증

솔더 품질 검사

프로젝트 요구사항에 따른 열주기 평가

이러한 검사 절차는 PCB 조립 및 시스템 통합 전에 제조 위험을 식별하는 데 도움이 됩니다.

응용

Aisen Electronics는 다음을 포함하여 다양한 우주 통신 전자 장치에 사용되는 PCB 솔루션을 제조합니다.

위성 통신 송수신기

원격 측정 및 추적 시스템

RF 통신 모듈

안테나 제어 장치

온보드 데이터 처리 장비

통신 페이로드 전자 장치

각 애플리케이션에는 주파수 범위, 전력 요구 사항 및 임무 목표에 따라 서로 다른 PCB 구조가 필요합니다.

우주통신 PCB 개발 엔지니어링 지원

우주 통신 프로젝트에서는 PCB 제조업체가 설계 단계에 참여해야 하는 경우가 많습니다.

Aisen Electronics는 다음을 포함한 엔지니어링 지원을 제공합니다.

PCB 스택업 권장 사항

재료 선택 지원

제조 타당성 검토

신호 무결성 고려 사항

DFM 분석

초기 엔지니어링 커뮤니케이션은 고객이 생산 위험을 줄이고 설계 제조 가능성을 향상시키는 데 도움이 됩니다.

우주선 통신 PCB 제조에 ​​Aisen Electronics Co., Ltd.를 선택해야 하는 이유

우주 통신 PCB 생산에는 PCB 제조 및 고주파 전자 요구 사항 모두에 대한 경험이 필요합니다.

Aisen Electronics Co., Ltd.는 다층 PCB 제조 역량, HDI 기술, 임피던스 제어 경험 및 프로세스 관리를 결합하여 위성 및 항공우주 통신 프로젝트를 지원합니다.

프로토타입 개발부터 생산 제조까지 우리는 고객과 협력하여 우주 통신 시스템의 전기, 기계 및 환경 요구 사항을 충족하는 PCB 솔루션을 개발합니다.

FAQ

우주선 통신 PCB는 어떤 용도로 사용되나요?

우주선 통신 PCB는 위성 통신 장비 내부의 RF 회로, 프로세서, 전력 시스템 및 통신 인터페이스를 연결합니다. 신호 처리, 데이터 전송 및 시스템 제어 기능을 지원합니다.

우주선 통신 PCB에 임피던스 제어가 필요한 이유는 무엇입니까?

고주파 통신 신호는 임피던스 변화에 민감합니다. 적절한 임피던스 제어는 신호 반사를 줄이고 안정적인 전송 성능을 유지하는 데 도움이 됩니다.

위성 통신 애플리케이션에 적합한 PCB 재료는 무엇입니까?

재료 선택은 주파수 요구 사항, 열 조건 및 신뢰성 목표에 따라 달라집니다. RF 통신 회로에는 고주파 저손실 재료가 일반적으로 고려됩니다.

Aisen Electronics는 HDI 우주선 PCB를 제조할 수 있습니까?

예. Aisen Electronics는 소형 통신 모듈을 위한 레이저 마이크로비아 및 고밀도 라우팅을 포함한 HDI PCB 구조를 지원합니다.

프로토타입 및 소규모 배치 공간 PCB 생산을 지원합니까?

예. 프로젝트 요구사항에 따라 프로토타입 개발, 엔지니어링 검증, 생산 제조를 지원합니다.

아이센전자(주)에 문의하세요.

고주파 성능, 다층 제조 능력 및 엔지니어링 지원이 필요한 우주선 통신 PCB 프로젝트에 대해서는 Aisen Electronics Co., Ltd.에 문의하십시오.
