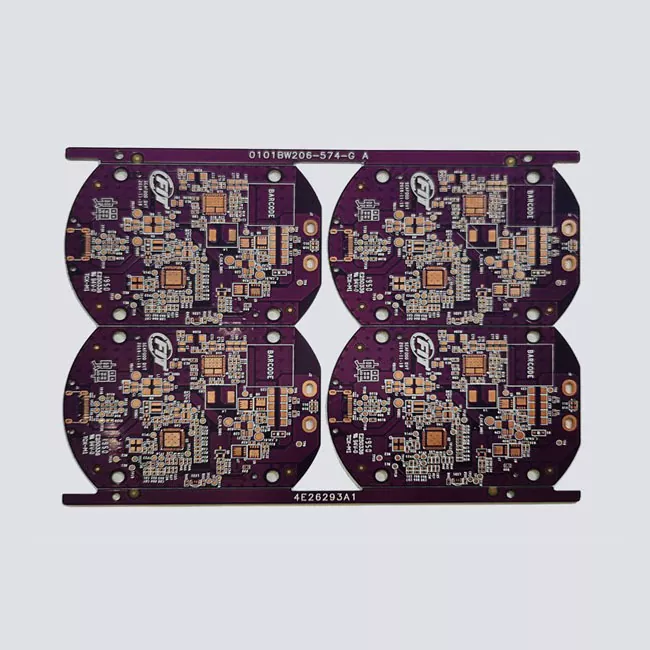

위성 항법 GPS PCB

위성 항법 시스템은 안정적인 신호 수신과 정확한 데이터 처리에 달려 있습니다. GPS PCB는 전자 부품의 연결 플랫폼일 뿐만 아니라 안테나 성능, RF 전송 품질, 위치 정확도에 영향을 미치는 중요한 부품입니다. Aisen Electronics Co., Ltd.에서는 신호 안정성, 컴팩트한 디자인 및 장기 신뢰성이 필수적인 위성 항법 GPS PCB를 제조합니다. 당사의 제조 접근 방식은 PCB 스택업 설계부터 최종 검사까지 전기 성능을 제어하는 ​​데 중점을 둡니다.

위성 항법 애플리케이션을 위한 주요 PCB 기술

RF 신호 무결성 및 임피던스 제어

GPS 및 GNSS 시스템은 매우 약한 위성 신호를 수신하므로 전송 손실이 조금만 있어도 위치 확인 성능에 영향을 미칠 수 있습니다.

당사의 GPS PCB 제조는 안테나 및 수신기 회로에 일반적으로 사용되는 50Ω RF 전송 요구 사항을 포함하여 제어된 임피던스 설계를 지원합니다. 적절한 스택업 계획, 유전체 재료 선택 및 구리 두께 제어는 신호 반사를 줄이고 일관된 RF 성능을 유지하는 데 도움이 됩니다.

고주파수 GPS 애플리케이션의 경우 당사는 고객과 협력하여 다음을 최적화합니다.

• RF 추적 라우팅
• 접지면 설계
• 현재 경로 반환
• 안테나 일치 영역

이러한 요소는 PCB 공간이 제한된 소형 내비게이션 장치에 특히 중요합니다.

HDI 및 소형화된 GPS 회로 설계

최신 GPS 모듈은 다중 대역 위치 확인, 무선 통신, 센서 인터페이스 등 더 많은 기능을 통합하면서 소형화되고 있습니다.

당사의 HDI PCB 기능을 통해 설계자는 마이크로비아 기술과 최적화된 레이어 구조를 통해 더 높은 구성 요소 밀도를 달성할 수 있습니다. 이는 전기적 성능을 저하시키지 않고 소형 GNSS 장치를 지원하는 데 도움이 됩니다.

일반적인 기능은 다음과 같습니다.

• 1+N+1 및 2+N+2 HDI 구조
• 최소 0.1mm의 마이크로 비아
• 미세 라인 및 공간 제조
• 다층 라우팅 최적화

이러한 기술은 휴대용 내비게이션 장비, 추적 단말기 및 내장형 위치 확인 모듈에 적합합니다.

GPS PCB 제조 사양

Aisen Electronics는 다양한 내비게이션 시스템 요구 사항에 따라 유연한 제조 옵션을 제공합니다.

애플리케이션별 GPS PCB 설계 고려 사항

자동차 내비게이션 PCB

자동차 GPS 시스템은 진동, 온도 변화 및 전자기 간섭의 영향을 받는 환경에서 작동합니다.

차량 내비게이션 애플리케이션의 경우 PCB 설계는 다음에 중점을 둡니다.

• 차량 이동 중 안정적인 신호 전송
• 지속적인 작동을 위한 열 안정성
• 환경 습기로부터 보호
• 자동차 전자 시스템과의 호환성

이러한 고려 사항은 GPS 모듈이 장기간 차량 작동 중에 일관된 위치 확인 성능을 유지하는 데 도움이 됩니다.

해양 및 실외 포지셔닝 장비

해양 GPS 장치는 습도, 온도 변화, 실외 조건에 대한 지속적인 노출로 인해 더 강력한 환경 저항이 필요합니다.

이러한 애플리케이션을 위한 PCB 설계에는 일반적으로 다음이 필요합니다.

• 강화된 수분 보호
• 안정적인 표면 마감
• 강력한 솔더 조인트 성능
• 안정적인 전기적 특성

산업용 추적 및 IoT 포지셔닝 장치

산업용 추적 장비에는 작동 주기가 긴 소형 PCB 설계가 필요한 경우가 많습니다.

당사의 GPS PCB 솔루션은 다음과 같은 애플리케이션을 지원합니다.

• 함대 추적 터미널
• 자산 모니터링 시스템
• 원격 포지셔닝 장치
• 스마트 물류장비

전기적 신뢰성에 초점을 맞춘 제조 공정

재료 선택부터 최종 테스트까지 PCB 품질 관리

GPS PCB 성능은 제조 일관성에 크게 좌우됩니다. 유전체 두께, 구리 분포 또는 드릴링 정확도의 작은 변화도 RF 특성에 영향을 미칠 수 있습니다.

우리의 생산 과정은 다음과 같습니다:

입고 자재 검사
라미네이트 품질, 구리 두께, 공급업체 규정 준수 등 사양을 확인하기 위해 생산 전에 원자재를 검사합니다.

생산 공정 관리
PCB 제조 중에 드릴링 정확도, 레이어 정렬, 구리 두께 및 임피던스 요구 사항과 같은 중요한 매개변수가 모니터링됩니다.

전기 및 기능 테스트
완성된 보드는 출하 전 AOI 검사, 전기적 테스트, 외관 검증 등의 검사 절차를 거칩니다.

이 프로세스는 최종 조립에 들어가기 전에 각 GPS PCB가 고객의 설계 요구 사항을 충족하는지 확인하는 데 도움이 됩니다.

프로토타입부터 양산지원까지

다양한 GPS 프로젝트에는 다양한 제조 접근 방식이 필요합니다. 엔지니어링 팀은 대규모 생산에 들어가기 전에 빠른 프로토타입 검증이 필요한 경우가 많습니다.

Aisen Electronics는 다음을 지원합니다.

초기 설계 검증을 위한 프로토타입 PCB 제작

시장 테스트를 위한 소규모 배치 제조

상업용 항법 장비 대량 생산

우리 엔지니어링 팀은 생산이 시작되기 전에 PCB 제조 가능성 검토, 스택업 권장 사항 및 설계 최적화를 지원할 수 있습니다.

GPS PCB 개발을 위한 엔지니어링 지원

성공적인 GPS PCB 프로젝트에는 제조 능력 이상의 것이 필요합니다. 개발 과정에서 당사 엔지니어는 고객에게 다음을 지원합니다.

• PCB 레이아웃 검토
• 스택업 추천
• RF 설계 고려 사항
• 제조 타당성 분석
• 생산 최적화 제안

이는 재설계 위험을 줄이고 프로토타입에서 생산으로의 전환을 개선하는 데 도움이 됩니다.

GPS PCB 제조를 위해 Aisen Electronics를 선택하는 이유는 무엇입니까?

GPS PCB 공급업체를 선택하려면 제조 능력뿐만 아니라 위성 통신 요구 사항에 대한 기술적 이해도 평가해야 합니다.

Aisen Electronics Co., Ltd.는 PCB 제조 경험과 엔지니어링 지원을 결합하여 고객이 신뢰할 수 있는 내비게이션 제품을 개발할 수 있도록 돕습니다.

우리의 장점은 다음과 같습니다:

• 다층 및 HDI PCB 제조 경험
• RF 지향 PCB 설계를 위한 기능
• 프로토타입부터 대량 생산까지 유연한 지원
• 신호 무결성 및 제조 일관성에 중점

우리는 고객과 협력하여 자동차, 해양, 산업 및 소비자 내비게이션 시스템의 실제 애플리케이션 요구 사항을 충족하는 GPS 회로 기판을 제작합니다.

FAQ

GPS 모듈에는 어떤 유형의 PCB가 일반적으로 사용됩니까?

GPS 모듈에는 일반적으로 임피던스가 제어되고 RF 라우팅이 최적화된 다층 PCB가 필요합니다. PCB 구조는 안테나 설계, 주파수 요구 사항 및 장치 크기에 따라 달라집니다.

GPS PCB에 임피던스 제어가 필요한 이유는 무엇입니까?

GPS 신호는 고주파수에서 작동하며 신호 손실에 민감합니다. 제어된 임피던스는 안테나와 수신기 회로 간의 안정적인 RF 전송을 유지하는 데 도움이 됩니다.

GPS PCB가 다중 대역 GNSS 시스템을 지원할 수 있습니까?

예. 위성 항법 GPS PCB는 GPS, Galileo, GLONASS 및 BeiDou 신호를 사용하는 시스템을 포함하여 다중 대역 GNSS 애플리케이션용으로 설계할 수 있습니다.

GPS 회로 기판에는 어떤 재료가 적합합니까?

재료 선택은 주파수 요구 사항에 따라 다릅니다. 표준 FR4는 다양한 애플리케이션을 지원할 수 있는 반면, 고급 RF 성능을 위해서는 고주파 라미네이트가 선호됩니다.

GPS PCB 프로토타입 제조를 제공합니까?

예. Aisen Electronics는 프로토타입 개발, 소량 배치 생산, 대량 생산을 지원합니다.

GPS PCB 품질을 어떻게 테스트합니까?

테스트에는 프로젝트 요구 사항에 따라 AOI 검사, 전기 테스트, 임피던스 검증 및 제조 품질 검사가 포함될 수 있습니다.

Aisen Electronics와 함께 GPS PCB 프로젝트를 시작하세요

내비게이션 장비, GNSS 모듈, 측위 시스템을 개발하는 경우 (주)아이센전자는 프로토타입 검증부터 양산까지 PCB 제조 지원을 제공할 수 있습니다.

레이어 구조, RF 성능, 재료 선택 및 생산 계획을 포함한 GPS PCB 요구 사항에 대해 논의하려면 엔지니어링 팀에 문의하세요.
