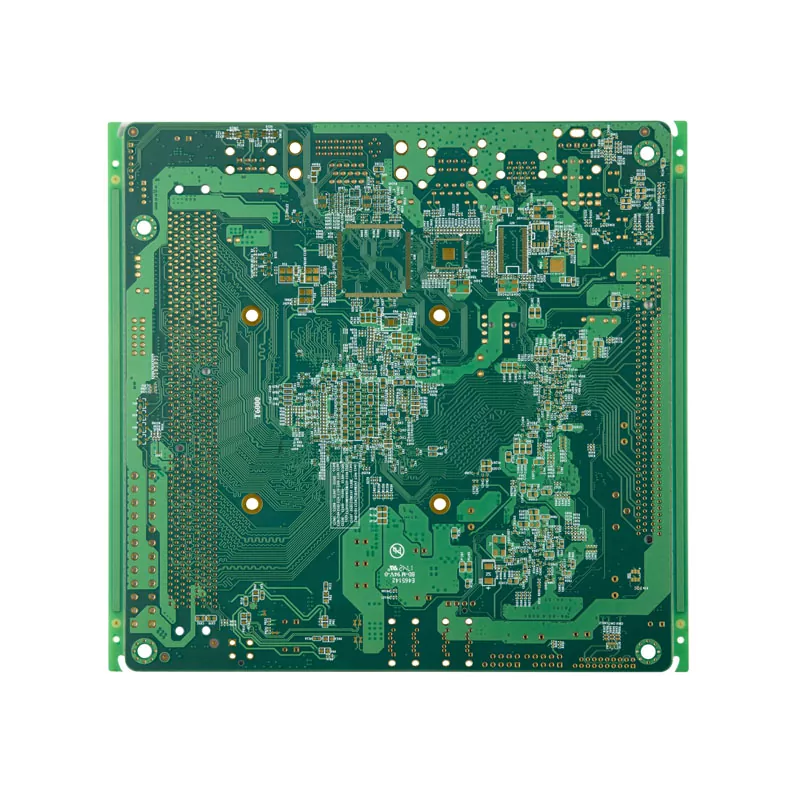

항공기 제어 시스템 PCB

항공기 제어 시스템은 전자 보드를 사용하여 센서의 신호를 처리하고 제어 장치와 통신하며 항공기 기능을 매우 정확하게 관리합니다. 표준 산업용 PCB와 달리 항공 제어 보드는 지속적인 진동, 온도 변화, 전자기 간섭 및 확장된 작동 주기에서도 안정적인 전기 성능을 유지해야 합니다.

Aisen Electronics Co., Ltd.는 항공 전자 응용 분야의 신호 무결성, 기계적 안정성 및 장기 신뢰성에 초점을 맞춘 제어된 제조 공정을 통해 항공기 제어 시스템 PCB를 개발합니다.

항공기 제어 시스템 PCB가 비행 작업을 지원하는 방법

항공기 제어 시스템 내부의 PCB는 프로세서, 센서, 통신 모듈 및 액추에이터 간의 전기 연결 플랫폼 역할을 합니다.

작동 중:

센서 모듈은 위치, 속도, 환경 조건과 같은 비행 데이터를 수집합니다.

제어 장치는 고속 회로와 내장 프로세서를 통해 이러한 신호를 처리합니다.

PCB는 다양한 전자 부품 간의 안정적인 전력 분배 및 신호 라우팅을 제공합니다.

최종 제어 신호는 이동 조정, 모니터링 및 안전 기능을 담당하는 항공기 시스템으로 전송됩니다.

이러한 시스템은 항공기 성능에 직접적인 영향을 미치기 때문에 PCB 제조 정확도가 중요해집니다. 레이어 접합, 임피던스 변화 또는 납땜 신뢰성의 작은 결함은 시스템 안정성에 영향을 미칠 수 있습니다.

항공 제어 애플리케이션을 위한 PCB 제조 기능

Aisen Electronics Co., Ltd.는 프로토타입 개발부터 대량 생산까지 복잡한 항공기 제어 PCB 설계를 지원합니다.

당사의 제조 역량에는 최대 32개 레이어의 다층 PCB 구조, HDI 기술, 미세 피치 구성 요소 지원 및 고속 항공 전자 회로용 제어 임피던스 라우팅이 포함됩니다.

일반적인 기술 역량은 다음과 같습니다.

• 최소 선 폭 및 간격: 0.076mm / 3mil
• 구리 두께: 고전류 요구 사항의 경우 최대 6OZ
• 보드 두께 범위: 0.3mm~5.0mm
• 임피던스 제어 허용오차: ±10%
• 최대 화면비: 12:1
• HDI 구조: 1+N+1 및 2+N+2

이러한 기능을 통해 설계자는 전기 성능을 유지하면서 소형 항공기 전자 모듈을 개발할 수 있습니다.

항공전자 신호 안정성을 위한 다층 PCB 기술

항공기 전자 시스템에는 제한된 설치 공간 내에서 여러 기능 회로가 필요한 경우가 많습니다.

다층 PCB 구조는 전원, 신호 및 접지 레이어를 분리하여 간섭을 줄이고 신호 전송을 향상시키는 데 도움이 됩니다.

생산 과정에서 Aisen Electronics Co., Ltd.는 다음을 관리합니다.

• 내부 레이어 정렬 정확도
• 라미네이션 접착 품질
• 신뢰성을 통해
• 구리 두께 일관성

드릴링 공정은 정밀한 비아 형성을 유지하여 장기간 작동 중에 개방 회로 및 연결 실패와 같은 위험을 줄입니다.

소형 항공기 전자 장치용 HDI PCB 솔루션

현대 항공기 시스템은 처리 능력을 높이면서 전자 모듈 크기를 계속해서 줄이고 있습니다.

HDI PCB 기술은 마이크로비아와 최적화된 레이어 연결을 통해 더 높은 배선 밀도를 가능하게 합니다.

항공기 제어 애플리케이션의 경우 HDI는 엔지니어가 다음을 달성하도록 돕습니다.

• 더 작은 PCB 설치 공간
• 더 짧은 신호 경로
• 향상된 라우팅 유연성
• 고급 프로세서 및 BGA 구성요소 지원

아이센전자(주)는 공간과 전기적 성능이 동시에 중요한 소형 항공전자 제어 모듈에 적합한 HDI 구조를 지원합니다.

항공 PCB 신뢰성을 위해 선택된 표면 마감재

다양한 항공기 전자 응용 분야에는 다양한 표면 보호 방법이 필요합니다.

Aisen Electronics Co., Ltd.는 다음을 포함한 표면 마감 옵션을 제공합니다.

ENIG:
정밀 부품에 내식성과 안정적인 납땜성을 제공합니다.

OSP:
우수한 납땜 보호가 필요한 비용에 민감한 응용 분야에 적합합니다.

침수 은/주석:
특정 조립 요구 사항에 사용됩니다.

단단한 금:
반복적인 접촉 내구성이 요구되는 커넥터 부위에 적용됩니다.

표면 처리 선택은 조립 방법, 환경 조건 및 제품 수명주기 요구 사항에 따라 평가됩니다.

항공기 PCB 제조 공정 및 품질 관리

항공 전자 장치에는 완전한 제조 추적성이 필요합니다.

Aisen Electronics Co., Ltd.는 재료 검사, PCB 제조, 전기 테스트 및 최종 검사를 포함하는 통제된 생산 절차를 따릅니다.

제조 공정에는 다음이 포함됩니다.

재료 검증

내부 레이어 이미징 및 검사

라미네이션

정밀 드릴링

구리 도금

외부 레이어 이미징

AOI 검사

표면 마무리

전기 테스트

최종 품질검사

제조 변동을 줄이고 일관된 PCB 성능을 보장하기 위해 각 생산 단계를 모니터링합니다.

항공기 전자 모듈을 위한 PCBA 어셈블리 지원

PCB 제조 외에도 Aisen Electronics Co., Ltd.는 항공 관련 전자 애플리케이션을 위한 PCB 조립 서비스를 제공합니다.

우리의 조립 능력은 다음을 지원합니다:

미세 피치 부품 배치

01005 부품

BGA 조립

정밀 솔더 페이스트 제어

기능 테스트 지원

통합 PCB 및 PCBA 제조는 고객이 공급업체 관리를 단순화하고 프로젝트 효율성을 향상시키는 데 도움이 됩니다.

항공기 제어 PCB 애플리케이션에 대한 신뢰성 테스트

항공기 제어 전자 장치에는 육안 검사 이상의 것이 필요합니다.

신뢰성 평가는 전기적 성능과 제조 일관성에 중점을 둡니다.

테스트 기능은 다음과 같습니다.

전기 연속성 테스트

플라잉 프로브 테스트

AOI 검사

임피던스 검증

솔더 품질 검사

생산 추적성 관리

이러한 절차는 PCB 배송 전에 잠재적인 문제를 식별하고 고객 시스템에 안정적으로 통합하는 데 도움이 됩니다.

항공기 제어 PCB로 Aisen Electronics Co., Ltd.를 선택해야 하는 이유

항공기 PCB 프로젝트에는 제조 세부 사항과 애플리케이션 요구 사항을 모두 이해하는 공급업체가 필요합니다.

Aisen Electronics Co., Ltd.는 다층 PCB 생산 경험, HDI 제조 역량 및 엄격한 공정 제어를 결합하여 신뢰할 수 있는 항공 전자 시스템을 개발하는 고객을 지원합니다.

프로토타입 검증부터 생산 공급까지 당사의 엔지니어링 팀은 PCB 구조 최적화, 재료 선택 및 제조 타당성에 대해 고객과 협력합니다.

항공기 제어 시스템 PCB에 대한 FAQ

항공기 제어 PCB와 표준 산업용 PCB의 차이점은 무엇입니까?

항공기 제어 PCB는 진동, 온도 변화, 엄격한 안전 요구 사항 하에서 작동하기 때문에 더 높은 신뢰성이 요구됩니다. 여기에는 일반적으로 고급 재료, 다층 구조 및 더 강력한 공정 제어가 포함됩니다.

항공기 제어 시스템에 다층 PCB가 사용되는 이유는 무엇입니까?

다층 구조를 통해 엔지니어는 전력, 신호 및 접지 층을 분리하여 전자기 호환성을 향상시키고 간섭을 줄일 수 있습니다.

Aisen Electronics는 HDI 항공 PCB를 제조할 수 있습니까?

예. 우리는 소형 전자 모듈을 위한 1+N+1 및 2+N+2 구성을 포함한 HDI PCB 구조를 지원합니다.

배송 전에 어떤 테스트가 수행됩니까?

각 PCB는 프로젝트 요구 사항에 따라 전기 테스트, AOI 검사, 임피던스 검증 및 제조 추적성 검사를 받을 수 있습니다.

프로토타입 및 소량 항공기 PCB 생산을 지원할 수 있습니까?

예. 우리는 다양한 개발 단계에 대해 프로토타입, 소량 배치 및 대량 생산 지원을 제공합니다.

아이센전자(주)에 문의하세요.

정밀 제조, 제어된 임피던스 설계 및 안정적인 생산 지원이 필요한 항공기 제어 시스템 PCB 프로젝트의 경우 Aisen Electronics Co., Ltd.에 문의하여 PCB 요구 사항을 논의하세요.
