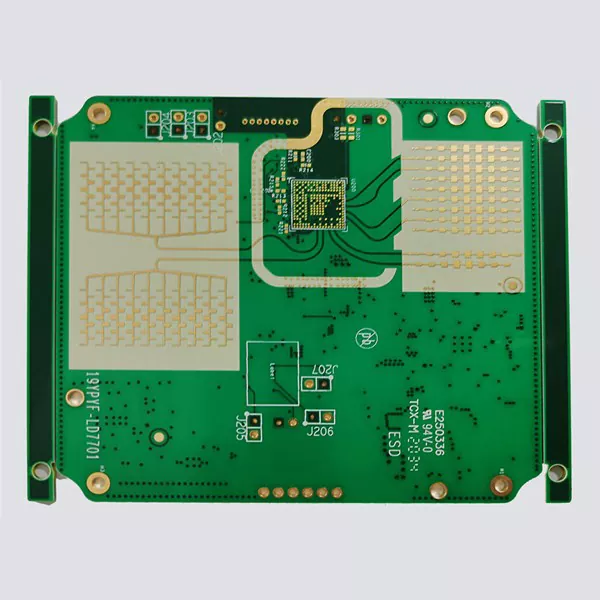

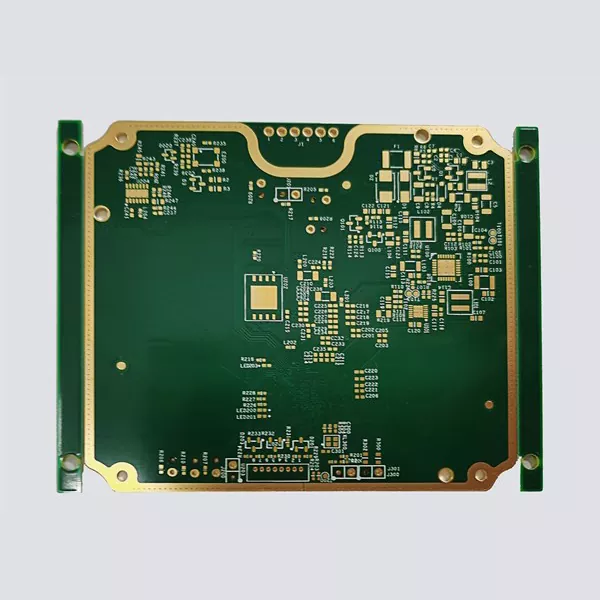

위성통신 PCB

위성통신 PCB는 단순한 고층회로기판이 아니다. RF 모듈, 전력 시스템, 신호 처리 장치 및 통신 안테나 간의 전기 연결 플랫폼 역할을 합니다. 위성 응용 분야에서 PCB는 진공 상태, 온도 변동, 발사 중 진동 및 배치 후 극히 제한된 유지 관리 기회에 직면하면서 안정적인 신호 전송을 유지해야 합니다.

Aisen Electronics Co., Ltd.는 신호 무결성과 장기적인 신뢰성이 중요한 위성 통신 시스템용 다층 및 HDI PCB를 제조합니다. 당사의 제조 공정은 항공우주 전자 장비의 요구 사항을 충족하기 위해 임피던스, 유전체 일관성, 구리 분포 및 구조적 안정성을 제어하는 ​​데 중점을 두고 있습니다.

기존 산업용 통신 보드와 비교하여 위성 PCB는 작은 신호 손실이나 전기적 변화도 통신 거리, 데이터 정확성 및 시스템 안정성에 영향을 미칠 수 있으므로 재료 특성 및 제조 허용 오차에 대한 엄격한 제어가 필요합니다.

위성 통신 PCB가 우주 시스템에서 작동하는 방식

위성 통신 PCB는 통신 장비 내부의 신호 전송 및 제어 인터페이스 역할을 합니다.

작동 중에 안테나에서 수신된 RF 신호는 PCB의 전송 라인을 통해 저잡음 증폭기 및 신호 처리 회로로 전송됩니다. 처리 후 보드는 변환된 신호를 전송 모듈, 전력 증폭기 및 안테나 제어 시스템으로 라우팅합니다.

PCB 구조는 이 프로세스에 직접적인 영향을 미칩니다.

예를 들어, 고주파 신호가 구리 트레이스를 통해 이동할 때 트레이스 폭, 유전체 두께 또는 재료 특성의 변화로 인해 임피던스 변화가 발생할 수 있습니다. 이로 인해 신호 반사, 감쇠 또는 전자기 간섭이 발생할 수 있습니다.

따라서 위성 통신 PCB 제조에는 다음 사항에 대한 정밀한 제어가 필요합니다.

• 유전 상수 안정성
• 제어된 임피던스 라우팅
• 구리 두께 균일성
• 레이어 정렬 정확도
• 구조 신뢰성을 통해

Aisen Electronics는 표준 통신 PCB 구성을 사용하는 대신 작동 주파수, 신호 유형 및 애플리케이션 요구 사항에 따라 PCB 스택업 설계를 최적화합니다.

위성 PCB와 표준 통신 PCB: 주요 차이점

많은 통신 장치는 다층 PCB를 사용하지만 위성 애플리케이션에는 훨씬 더 엄격한 요구 사항이 있습니다.

위성 PCB는 전기적 연결에만 의존할 수 없습니다. 보드 구조는 전체 임무 수명주기 동안 안정적인 성능을 유지해야 합니다.

이것이 재료 선택, 스택업 설계 및 제조 공정 제어가 PCB 개발의 중요한 부분이 되는 이유입니다.

위성통신용 고주파 PCB 설계

위성 통신 시스템은 기존 PCB 구조에서 불필요한 신호 손실이 발생할 수 있는 GHz 주파수 범위에서 작동하는 경우가 많습니다.

고주파 회로의 경우 Aisen Electronics는 다음 사항에 중점을 둡니다.

• 제어된 임피던스 전송선
• 저손실 유전체 재료
• 최적화된 구리 두께
• 정확한 레이어 등록

예를 들어, RF 전송선에는 도체 폭, 유전체 두께 및 재료 특성 간의 특정 관계가 필요합니다. 제조 중에 임피던스가 변경되면 신호가 반사되어 전송 효율이 감소할 수 있습니다.

당사의 PCB 제조는 최대 32개 레이어의 다층 구조로 임피던스 제어 설계를 지원하므로 엔지니어가 RF 성능을 저하시키지 않고 소형 통신 모듈을 개발할 수 있습니다.

소형 위성 전자 장치를 위한 HDI 기술

위성전자제품의 추세는 소형화, 고기능화 방향으로 나아가고 있습니다.

기존의 다층 PCB 구조에는 구성 요소 연결이 스루홀 비아에 의존하기 때문에 더 많은 물리적 공간이 필요한 경우가 많습니다. HDI 기술은 마이크로비아와 미세 라인 라우팅을 사용하여 배선 밀도를 높여 이러한 접근 방식을 변화시킵니다.

위성 통신 모듈의 경우 HDI는 다음과 같은 이점을 제공합니다.

• PCB 크기 및 무게 감소
• 더 짧은 신호 경로
• 향상된 고주파 성능
• 미세 피치 BGA 장치 지원

Aisen Electronics는 소형 통신 장비 설계를 위해 최소 0.1mm의 마이크로비아 구조와 최소 3mil의 미세한 트레이스 간격을 지원합니다.

위성 PCB 제조의 열 관리 과제

우주에는 전통적인 공기 냉각 시스템이 없기 때문에 열 관리는 위성 전자 장치의 주요 과제입니다.

전자 부품은 신호 처리 및 전력 증폭 중에 열을 발생시킵니다. 적절한 열 설계가 없으면 온도가 누적되어 구성 요소 노화가 가속화되고 신호 안정성에 영향을 미칠 수 있습니다.

위성 통신 PCB는 효과적인 열 전도 경로를 생성하기 위해 신중한 구리 레이아웃이 필요합니다.

Aisen Electronics는 다음을 사용합니다.

• 다층 구리 분포
• 무거운 구리 옵션
• 열 비아 구조
• 맞춤형 보드 두께 솔루션

전력 증폭기 회로 및 고전류 통신 모듈의 경우 구리 두께 선택은 방열 성능 및 장기 신뢰성에 직접적인 영향을 미칩니다.

항공우주 통신 PCB 제조 품질 관리

위성 애플리케이션에서 PCB 신뢰성은 설계뿐만 아니라 제조 일관성에도 좌우됩니다.

Aisen Electronics는 다음을 포함한 중요한 제조 단계를 제어합니다.

입고 라미네이트 검사
설계 요구 사항과의 일관성을 보장하기 위해 생산 전에 재료 특성을 확인합니다.

레이어 정렬 제어
다층 기판은 개방 회로 및 임피던스 변동을 방지하기 위해 내부 계층 간의 정확한 등록이 필요합니다.

AOI 검사
자동화된 광학 검사는 전기 테스트 전에 패턴 결함을 식별합니다.

전기 성능 테스트
각 PCB는 회로 연속성과 절연 성능을 확인하기 위해 전기적 검증을 거칩니다.

이 프로세스는 보드가 고객 조립 및 시스템 통합 단계에 들어가기 전에 제조 위험을 줄입니다.

위성 통신 PCB 프로젝트에 Aisen Electronics를 사용해야 하는 이유

위성 통신 전자 장치를 개발하려면 PCB 제조 능력 이상의 것이 필요합니다. 공급업체는 PCB 구조가 RF 성능, 열 동작 및 시스템 신뢰성에 어떻게 영향을 미치는지 이해해야 합니다.

Aisen Electronics Co., Ltd.는 PCB 스택업 최적화부터 최종 제조까지 엔지니어링 지원을 제공하여 고객이 고주파 전송, 소형화 설계 및 항공우주 신뢰성 요구 사항과 관련된 문제를 해결할 수 있도록 돕습니다.

다층, HDI 및 정밀 PCB 제조 경험을 통해 안정적인 성능과 일관된 생산 품질이 요구되는 위성 통신 프로젝트를 지원할 수 있습니다.
