글로벌 바이어를 위한 맞춤형 산업 자동화 PCB 및 PCBA 솔루션

산업 자동화 시스템에는 일반적으로 세 가지 주요 전자 계층이 포함됩니다.감지, 제어, 그리고실행.

센서는 위치, 온도, 압력, 속도, 이미지 데이터 등의 실시간 정보를 수집합니다. 제어 장치는 PLC, MCU, DSP 또는 산업용 프로세서를 통해 이러한 신호를 처리합니다. 계산 후 제어 신호는 모터, 밸브, 로봇 메커니즘과 같은 액추에이터로 전송됩니다.

PCB는 이러한 구성 요소 간의 전기 연결 플랫폼 역할을 합니다.

일반적인 산업용 제어 PCB에는 다음이 포함됩니다.

• 센서 입력용 신호 획득 회로
• 데이터 처리용 마이크로프로세서 회로
• 산업용 네트워크용 통신 인터페이스
• 전압 변환용 전원 회로
• 외부 장치를 제어하는 ​​드라이버 회로

PCB의 성능은 응답 속도, 신호 정확도 및 시스템 안정성에 직접적인 영향을 미칩니다.

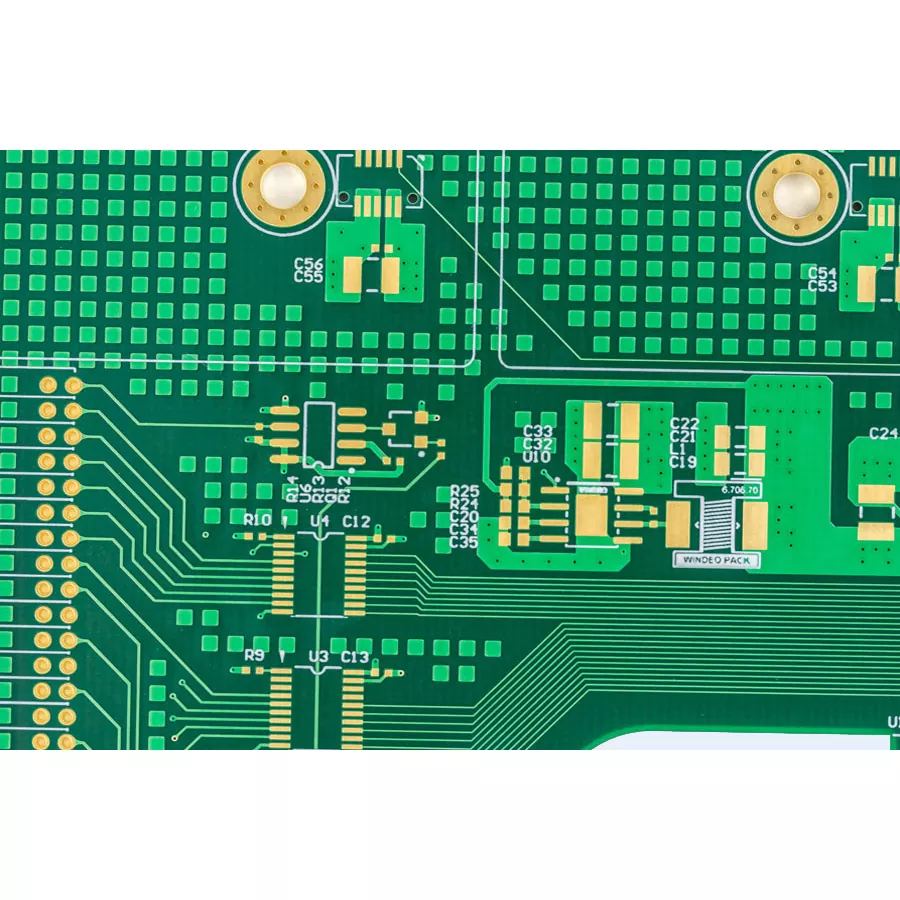

PLC(프로그래밍 가능 논리 컨트롤러)는 여러 입력 신호를 처리하고 프로그래밍된 제어 명령을 실시간으로 실행할 수 있기 때문에 공장 자동화에 널리 사용됩니다.

PLC 모듈 내부의 PCB는 고밀도 회로 설계와 강력한 전기적 신뢰성을 결합해야 합니다. 산업 환경에서 안정적인 작동을 유지하면서 다중 통신 인터페이스를 지원해야 합니다.

Aisen은 다층 구조, 정밀 드릴링 기술 및 자동화된 검사 프로세스를 사용하여 PLC 제어 PCB를 제조합니다.

주요 제조 고려 사항:

• 신호 분리
• 안정적인 커넥터
• 안정적인 도금 구멍
• 제어된 임피던스
• 장기 솔더 조인트

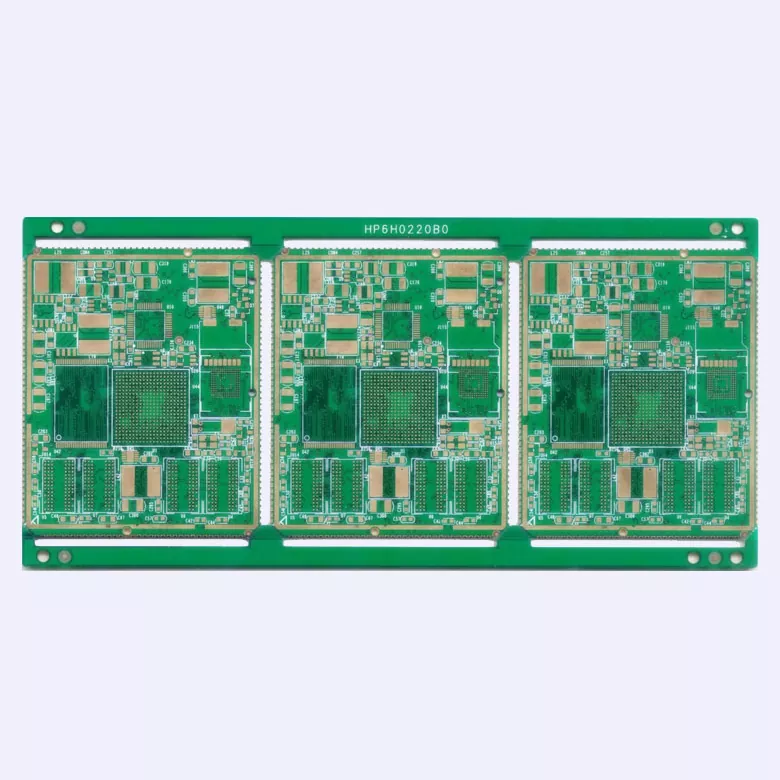

현대 산업용 로봇은 고속, 정밀한 작동을 달성하기 위해 정확한 모션 제어가 필요합니다. 제어 PCB는 프로세서, 모터 드라이버, 인코더 및 피드백 시스템 간의 통신을 관리합니다.

일반 제어 보드와 비교하여 모션 제어 PCB 설계에는 더 빠른 신호 처리와 전기 간섭에 대한 더 강한 저항이 필요합니다.

Aisen은 안정적인 신호 전송이 필수적인 로봇 및 자동화 장비용 PCB 제조 솔루션을 제공합니다.

PCB 설계에는 일반적으로 다음이 포함됩니다.

• 고속 신호 라우팅
• 모터 구동 제어 회로
• 인코더 피드백 처리
• 전원 관리 회로
• 통신 인터페이스

Aisen은 컴팩트한 레이아웃을 위해 다층 PCB 및 HDI 기술을 지원합니다.

산업 자동화는 정확한 데이터 수집에 달려 있습니다. 생산 장비 전체에 설치된 센서는 작동 상태를 지속적으로 모니터링하고 정보를 제어 시스템으로 다시 보냅니다.

센서 시스템에 사용되는 PCB는 모터, 전력 장치, 산업 전기 장비의 간섭을 피하면서 약한 신호를 정확하게 처리해야 합니다.

Aisen은 다음이 요구되는 애플리케이션을 위한 센서 제어 PCB를 제조합니다.

• 저잡음 신호 처리
• 안정적인 아날로그/디지털 통합
• 컴팩트한 기계 설계
• 연속 작동 시 높은 신뢰성

현대 공장에서는 다양한 통신 기술을 사용하여 기계, 컨트롤러 및 모니터링 시스템을 연결합니다.

산업용 통신 PCB는 모터, 인버터, 고전력 장비의 전자기 간섭이 있는 환경에서도 안정적인 데이터 전송을 지원해야 합니다.

Aisen은 신호 무결성 및 전자기 호환성에 주의를 기울여 통신 관련 PCB 솔루션을 개발합니다.

제조 능력에는 다음이 포함됩니다.

• 고주파 PCB 구조
• 제어된 임피던스 설계
• 다층 라우팅
• 고밀도 상호 연결

신청:

• 산업용 이더넷 모듈
• 데이터 게이트웨이 장비
• 원격 모니터링 시스템

산업 자동화 장비는 제어 시스템이 중단 없이 지속적으로 작동하는 경우가 많기 때문에 안정적인 전력 관리가 필요합니다.

전력 제어 PCB는 산업 장비 내부의 전압 변환, 전류 분배, 보호 기능, 에너지 관리를 담당합니다.

Aisen은 최적화된 구리 구조와 안정적인 열 설계를 사용하여 전력 관련 산업용 PCB를 제조합니다. 더 높은 전류 성능이 필요한 애플리케이션의 경우 Aisen은 최대 10OZ의 구리 두께를 갖춘 무거운 구리 PCB 제조를 지원합니다.

일반적인 응용 프로그램:

• 모터 컨트롤러 PCB
• 서보 드라이브 PCB
• 산업용 전원 공급 장치 PCB
• 기계 제어 전원 모듈

PCB 제작 및 검증

구성 요소 준비

SMT 배치 및 리플로우

검사 및 기능 테스트

레이어 구조

간단한 제어 모듈은 2~4 레이어 PCB를 사용할 수 있는 반면, 복잡한 자동화 시스템에는 전력 회로와 신호 회로 간의 더 나은 분리를 위해 다층 구조가 필요한 경우가 많습니다.

Aisen은 다양한 산업 제어 요구 사항에 맞게 1~40개 레이어의 PCB 제조를 지원합니다.

재료 및 열

산업용 장비는 온도 변화가 심한 환경에서 지속적으로 작동할 수 있습니다. PCB 재료는 안정적인 치수 성능과 신뢰할 수 있는 전기적 특성을 제공해야 합니다.

엔지니어는 구리 두께, 열 방출 경로 및 전류 전달 요구 사항을 평가해야 합니다.

신뢰성 및 테스트

산업 자동화 시스템은 가동 중단으로 인해 상당한 손실이 발생할 수 있는 생산 라인에 설치됩니다. PCB 공급업체는 엄격한 공정 제어가 필요합니다.

Aisen은 AOI, AVI, X선, 임피던스, 고전류 및 금속 조직 검사를 사용합니다.

리지드, HDI, 리지드-플렉스

SMT, 검사, 테스트

생산시설
