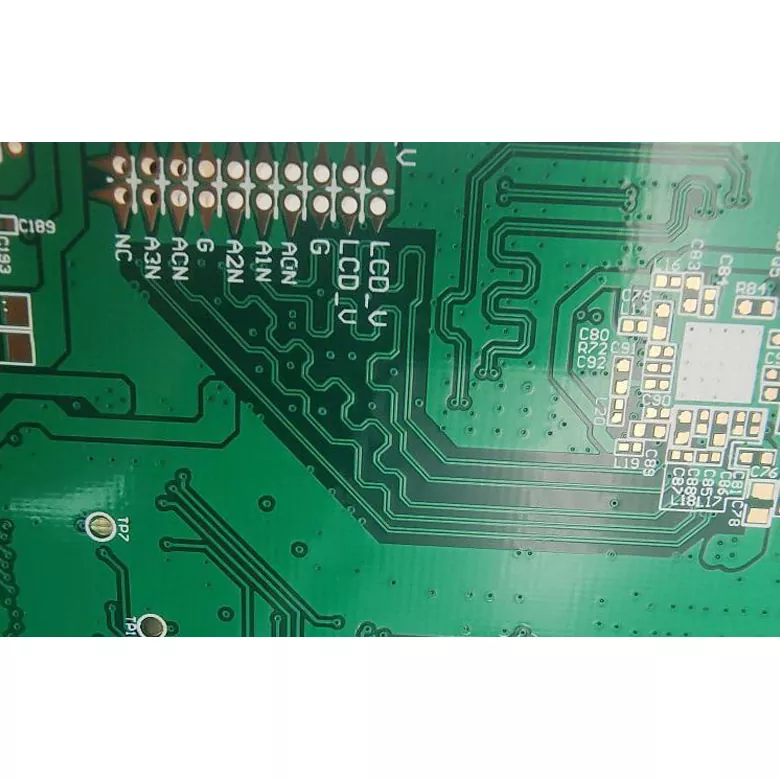

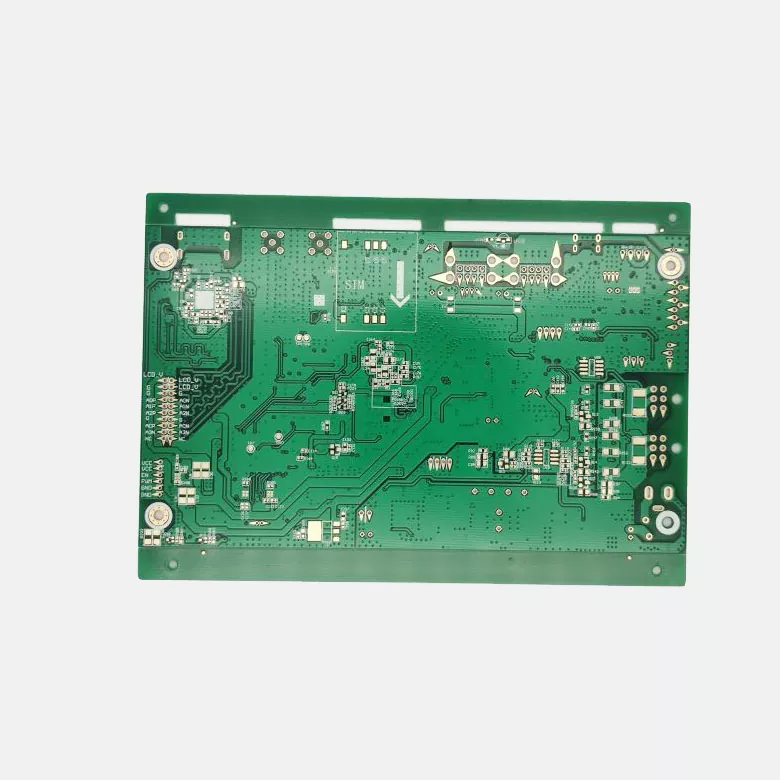

혈당 모니터 PCB

혈당 모니터링 장치는 정밀한 전자 회로를 사용하여 생화학 반응을 측정 가능한 전기 신호로 변환합니다. 혈당 측정기 내부의 혈당 모니터 PCB는 센서 인터페이스, 신호 조절 회로, 마이크로컨트롤러, 디스플레이 시스템 및 통신 모듈을 연결하여 측정 프로세스를 완료합니다.

혈당측정기 PCB는 기존 전자 제어보드와 달리 다양한 사용 조건에서도 안정적인 성능을 유지하면서 매우 작은 센서 신호를 처리해야 한다. 회로 잡음, 전력 변동 및 구성 요소 변화는 측정 정확도에 영향을 미칠 수 있습니다.

Aisen Electronics Co., Ltd.는 소형 저전력 측정 시스템용으로 설계된 회로 제조 및 조립 기능을 통해 의료 기기 개발자를 지원하는 맞춤형 혈당 모니터 PCB를 제조합니다.

민감한 혈당 센서 신호 처리를 위한 PCB 설계

혈당측정기의 핵심 기능은 혈당 측정 센서에서 생성된 신호를 정확한 측정 데이터로 변환하는 것입니다. PCB는 센서 인터페이스와 신호 처리 회로 사이에 안정적인 연결을 제공해야 합니다.

아날로그 프런트 엔드 부분은 약한 센서 신호가 디지털 회로, 전원 모듈 및 통신 구성 요소의 전기적 간섭에 의해 영향을 받을 수 있으므로 신중한 PCB 레이아웃이 필요합니다.

Aisen Electronics는 민감한 측정 애플리케이션에 맞게 신호 라우팅, 접지 구조 및 구성 요소 배치가 최적화된 PCB 설계를 지원합니다.

휴대용 혈당 측정기를 위한 저전력 PCB 아키텍처

대부분의 혈당 모니터는 배터리로 작동되는 휴대용 장치이므로 측정 정확도를 유지하면서 효율적인 에너지 관리가 필요합니다.

PCB 설계에서는 센서 회로, 프로세서, 디스플레이 모듈, 메모리 및 무선 통신 기능 간의 전력 소비 균형을 맞춰야 합니다. 최적화된 전력 분배와 적절한 구성 요소 통합은 장치 작동 시간을 연장하는 데 도움이 됩니다.

Aisen Electronics는 크기와 전력 효율성이 중요한 설계 요소인 소형 의료 전자 장치에 대한 PCB 제조 지원을 제공합니다.

안정적인 회로 설계를 통한 측정 정확도 유지

혈당 측정 시스템은 종종 반복적인 테스트 중에 일관된 결과를 요구합니다. PCB 성능은 신호 수집 및 데이터 처리의 안정성에 영향을 미칠 수 있습니다.

PCB 재료 선택, 회로 분리, 임피던스 제어 및 제조 일관성과 같은 요소는 최종 전자 성능에 영향을 미칩니다.

Aisen Electronics는 고객과 협력하여 센서 요구 사항, 구성 요소 구성 및 생산 조건에 따라 PCB 구조를 평가하여 제조 중 잠재적인 변동을 줄이는 데 도움을 줍니다.

혈당 모니터링 장치를 위한 소형 다층 PCB 제조

휴대용 혈당 측정기는 센서 판독, 처리, 디스플레이 제어 및 무선 통신을 포함한 여러 기능을 작은 인클로저에 통합합니다.

다층 PCB 기술을 사용하면 제한된 공간 내에서 다양한 회로 섹션을 효율적으로 배열할 수 있습니다. 민감한 아날로그 회로를 디지털 및 전원 섹션에서 분리하여 전체 회로 구성을 개선할 수 있습니다.

Aisen Electronics는 프로토타입 수량부터 생산 제조까지 PCB 제조를 제공하여 의료 측정 장비의 고밀도 설계를 지원합니다.

최종 PCB 구조는 센서 유형, 회로 복잡성, 제품 크기 및 조립 요구 사항에 따라 선택됩니다.

혈당 측정 장비용 PCBA 제조

PCB 조립 공정은 전자 측정 장치의 안정성에 직접적인 영향을 미칩니다. 혈당 모니터에는 일반적으로 프로세서, 센서 인터페이스 구성 요소, 메모리 장치 및 통신 모듈의 정확한 배치가 필요합니다.

Aisen Electronics는 SMT 조립, 스루홀 처리, 부품 소싱 지원 및 기능 테스트를 포함한 PCBA 제조 서비스를 제공합니다.

소형 의료 기기의 경우 조립 정확도와 납땜 일관성은 장기적인 제품 성능을 유지하는 데 중요한 요소입니다.

혈당 모니터 PCB 생산 중 품질 관리

제조 변화가 신호 처리 및 장치 작동에 영향을 미칠 수 있으므로 전자 측정 장치에는 일관된 PCB 성능이 필요합니다.

Aisen Electronics는 재료 검사, 내부층 제조, 적층, 드릴링, 구리 도금, 솔더 마스크 적용 및 표면 마감을 포함한 주요 생산 프로세스를 모니터링합니다.

완성된 보드는 AOI 검사, 전기적 테스트, 최종 검증을 거쳐 출하됩니다. 제조 기록은 생산 추적 및 품질 관리를 지원하기 위해 유지됩니다.

혈당 측정기 회로 기판의 표면 마감 선택

표면 처리는 납땜 성능, 부품 연결 안정성 및 장기 보관 조건에 영향을 미칩니다.

포도당 모니터링 PCB 응용 분야의 경우 Aisen Electronics는 조립 요구 사항에 따라 ENIG, OSP, 침지 은 및 기타 옵션을 포함한 표면 마감 처리를 제공합니다.

ENIG는 매끄러운 표면 특성으로 인해 미세 피치 부품에 일반적으로 선택되는 반면, 생산량 및 적용 요구 사항에 따라 다른 마감재를 고려할 수 있습니다.

혈당 PCB 개발을 위한 엔지니어링 지원

의료 측정 제품에는 전자 설계와 제조 공정 간의 세심한 조정이 필요합니다. 조립 효율성과 생산 일관성을 향상시키기 위해 대량 생산 전에 PCB 설계를 조정해야 할 수도 있습니다.

Aisen Electronics는 DFM 검토, PCB 스택업 평가, 부품 배치 분석, 제조 준비 지침을 포함한 엔지니어링 지원을 제공합니다.

엔지니어와 제조업체 간의 조기 의사소통은 잠재적인 생산 문제가 배송 일정에 영향을 미치기 전에 이를 식별하는 데 도움이 됩니다.

혈당 모니터 PCB 보드의 응용

Aisen Electronics는 다음 분야에 사용되는 전자 시스템에 대한 PCB 제조 지원을 제공합니다.

• 혈당 측정기
• 지속적인 혈당 모니터링 장치
• 휴대용 건강 관리 테스트 장비
• 가정용 진단 기기
• 디지털 의료 측정 장치

다양한 애플리케이션에는 센서 기술, 통신 기능, 전력 요구 사항 및 장치 설계에 따라 다양한 PCB 구조가 필요합니다.

FAQ

포도당 모니터 PCB가 표준 의료용 PCB와 다른 점은 무엇입니까?

혈당 모니터 PCB는 생화학 테스트 중에 생성된 낮은 수준의 센서 신호를 처리해야 합니다. 설계에는 잡음, 신호 안정성 및 전력 소비를 세심하게 제어해야 합니다.

휴대용 혈당 측정기에 적합한 PCB 기술은 무엇입니까?

다층 PCB 기술은 센서 회로, 처리 장치, 전원 관리 및 통신 기능을 컴팩트한 구조에 통합할 수 있기 때문에 일반적으로 사용됩니다.

Aisen Electronics는 맞춤형 혈당 모니터 PCB를 제조할 수 있습니까?

예. Aisen Electronics는 고객 Gerber 파일, 기술 사양 및 조립 요구 사항을 기반으로 맞춤형 PCB 제조 및 PCBA 서비스를 제공합니다.

Aisen Electronics는 프로토타입 개발을 지원합니까?

예. 우리는 고객 개발 요구 사항에 따라 프로토타입 생산부터 대량 생산까지 PCB 프로젝트를 지원합니다.

의료 측정 장치의 PCB 일관성을 어떻게 보장합니까?

일관성은 통제된 제조 공정, 재료 검사, 전기 테스트, AOI 검사 및 최종 제품 검증을 통해 유지됩니다.

Aisen Electronics와 혈당 모니터 PCB 프로젝트에 대해 논의하세요

혈당 모니터링 장비용 PCB 보드를 개발하려면 정확한 신호 처리, 저전력 설계 고려 사항 및 일관된 제조 성능이 필요합니다.

Aisen Electronics Co., Ltd.는 의료 기기 제조업체와 협력하여 혈당 측정기 및 기타 전자 측정 제품에 대한 PCB 제조 및 조립 지원을 제공합니다.

프로젝트 요구 사항을 평가하기 위해 PCB 도면, Gerber 파일, 레이어 사양, 구성 요소 세부 정보 또는 어셈블리 요구 사항을 제공할 수 있습니다. 당사 엔지니어링 팀은 정보를 검토하고 제조 제안을 제공할 것입니다.

맞춤형 혈당 모니터 PCB 제조 요구 사항에 대해서는 다음 연락처로 문의하십시오.

이메일: violet@akesonpcb.com
