이식형 의료기기 PCB
  • 이식형 의료기기 PCB이식형 의료기기 PCB

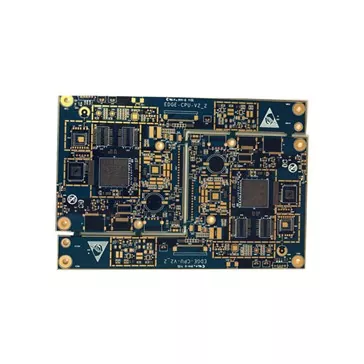

이식형 의료기기 PCB

의료 장치가 인체 내부에서 완벽하게 작동해야 하는 경우 가장 주목할만한 품질 기준과 흔들리지 않는 품질을 충족하는 이식형 의료 장치 PCB가 필요합니다. Shenzhen Aisen Electronics Co., Ltd..에서는 이러한 특수 회로 시트가 실제로 삶의 일부이며 지나가는 것임을 알고 있습니다. 각 후속, 각 통과 및 각 구성 요소 상황은 정점에 도달해야 합니다. 귀하의 환자는 이에 의존하고 있으며 당사는 기본적인 치료 적용에 필요한 정확성을 제공합니다.

이식형 의료기기에는 인체 내부에서 장기간 작동하면서도 안정적인 전기적 성능을 유지할 수 있는 회로 기판이 필요합니다. 표준 전자 제품과 달리 이식형 장치는 엄격한 환경 조건, 제한된 설치 공간 및 지속적인 작동 요구 사항을 견뎌야 합니다.

이식형 의료 기기 내부의 PCB는 신호 처리, 전원 관리, 통신 및 시스템 제어와 같은 중요한 기능을 지원합니다. Aisen Electronics Co., Ltd.는 고급 의료 애플리케이션을 위한 소형화 설계, 재료 신뢰성, 정밀한 제조 제어 및 일관된 전기 성능에 중점을 두고 이식형 의료 기기 PCB를 제조합니다.

이식형 의료기기 PCB의 차이점은 무엇입니까?

인체 내부에서 장기간 작동하도록 설계됨

이식형 전자 장치는 직접적인 유지 관리 없이 수년간 작동할 수 있으므로 PCB 신뢰성이 전체 장치 성능의 핵심 요소가 됩니다.

회로 기판은 습기 노출, 온도 변화, 제한된 공기 흐름 및 지속적인 전기적 스트레스와 같은 문제에 직면하면서도 안정적인 연결을 유지해야 합니다. PCB 재료, 표면 마감 및 제조 공정은 모두 최종 의료 기기의 사용 수명에 영향을 미칩니다.

Aisen Electronics는 애플리케이션 요구 사항에 따라 PCB 구조를 평가하여 고객이 다양한 이식 가능 시스템에 적합한 재료, 레이어 구성 및 제조 공정을 선택할 수 있도록 돕습니다.

전기적 성능을 저하시키지 않는 소형화

많은 이식형 장치에는 더 많은 전자 기능을 통합하는 동시에 컴팩트한 크기가 필요합니다. 심장 박동기, 약물 전달 시스템, 신경 임플란트 및 모니터링 장치는 모두 매우 제한된 공간 내에서 높은 회로 밀도를 요구합니다.

HDI 기술과 고급 다층 제조를 통해 Aisen Electronics는 복잡한 라우팅 요구 사항을 갖춘 더 작은 PCB 설계를 지원합니다. 미세 라인 제조, 마이크로비아 구조 및 고밀도 부품 통합은 엔지니어가 전기적 안정성을 유지하면서 소형 장치 레이아웃을 달성하는 데 도움이 됩니다.

이식형 의료 응용 분야를 위한 PCB 기술

소형 의료 전자 장치를 위한 고밀도 상호 연결

최신 이식형 장치는 더 많은 처리 능력을 요구하면서 점점 더 작아지고 있습니다. 기존 PCB 구조는 이러한 설계에 충분한 라우팅 공간을 제공하지 못할 수 있습니다.

Aisen Electronics는 마이크로비아 기술, 미세 라인 회로 및 최대 32층의 다층 구조를 사용하여 이식형 의료 기기 PCB 제조를 지원합니다. 이러한 기능을 통해 설계자는 제어 회로, 통신 모듈 및 전원 관리 시스템을 더 작은 의료 장치에 통합할 수 있습니다.

의료기기 신뢰성을 위한 재료 선택

재료 선택은 이식형 PCB 성능에 중요한 역할을 합니다. 보드 구조는 장치의 예상 작동 수명 동안 안정적인 전기적 특성을 유지해야 합니다.

애플리케이션 요구 사항에 따라 Aisen Electronics는 고객과 협력하여 신호 주파수, 열 조건, 기계적 요구 사항 및 장기 신뢰성과 같은 요소를 평가합니다. 납땜 성능과 내식성을 향상시키기 위해 ENIG를 포함한 표면 마감재를 선택할 수 있습니다.

이식형 의료기기 PCB 제조 역량

복잡한 의료 회로를 위한 정밀 제작

이식형 의료 전자 제품은 많은 상업용 전자 제품에 비해 엄격한 제조 관리가 필요합니다.

Aisen Electronics는 미세 라인 처리, 정밀 드릴링, 제어된 임피던스 제조 및 고밀도 상호 연결 기술을 포함한 기능을 갖춘 다층 PCB 제조를 제공합니다.

주요 제조 역량은 다음과 같습니다.

매개변수 능력
레이어 수 1-32개의 층
최소 선 너비/간격 3백만/3백만
최소 비아 크기 0.1mm
보드 두께 0.3-5.0mm
구리 두께 최대 6온스
구멍 구리 두께 ≥25μm
임피던스 제어 ±8%

PCB 제조 공정

프로토타입부터 대량 생산까지 통제된 생산

PCB 성능은 완성된 장치의 신뢰성에 직접적인 영향을 미치기 때문에 의료 전자 장치에는 일관성이 필수적입니다.

Aisen Electronics는 재료 검사, 내부층 생산, 적층, 드릴링, 구리 도금, 회로 이미징, 표면 처리, 전기 테스트 및 최종 검사를 포함한 전체 제조 프로세스를 제어합니다.

개발 샘플과 생산 배치 간의 변동을 줄이고 안정적인 성능을 유지하기 위해 각 생산 단계를 모니터링합니다.

테스트 및 품질 검증

배송 전, 이식형 의료기기 PCB는 전기 및 제조 성능을 검증하기 위해 고안된 검사 절차를 거칩니다.

테스트에는 자동화된 광학 검사, 전기 테스트, 임피던스 확인, 치수 검사 및 최종 품질 검사가 포함됩니다. 이러한 프로세스는 보드를 의료 장비에 조립하기 전에 제조 결함을 식별하는 데 도움이 됩니다.

이식형 의료 전자 장치를 위한 PCBA 조립 지원

소형 의료 기기용 정밀 조립

이식형 장치에는 소형 부품과 엄격한 배치 정확도를 갖춘 고도로 통합된 PCB 어셈블리가 필요한 경우가 많습니다.

Aisen Electronics는 미세 피치 부품, 소형 패키지, BGA 조립 및 자동 검사를 지원하는 PCBA 조립 서비스를 제공합니다. PCB 제조와 조립을 결합하면 의료기기 제조업체가 생산 관리를 단순화하고 제조 일관성을 향상시키는 데 도움이 됩니다.

이식형 소자 PCB 개발을 위한 엔지니어링 지원

제조 전 설계 최적화 지원

PCB 개발 단계는 최종 장치 크기, 신뢰성 및 생산 효율성에 큰 영향을 미칩니다.

Aisen Electronics는 의료 기기 엔지니어와 협력하여 PCB 레이아웃, 스택업 구조, 라우팅 방법, 부품 배치 및 제조 가능성을 검토합니다. 초기 설계 커뮤니케이션은 생산이 시작되기 전에 잠재적인 문제를 식별하는 데 도움이 됩니다.

이식형 의료기기 PCB의 응용

다양한 유형의 의료용 임플란트 전자 장치 지원

이식형 PCB 기술은 장기적인 전자 안정성이 요구되는 다양한 의료 응용 분야에 사용됩니다.

일반적인 응용 분야에는 심장 임플란트, 신경 자극 시스템, 약물 전달 장치, 이식형 모니터링 장비 및 작고 신뢰할 수 있는 회로 솔루션이 필요한 기타 의료 전자 장치가 포함됩니다.

애플리케이션마다 전기적, 기계적 요구 사항이 다르기 때문에 PCB 설계 및 제조 맞춤화가 필수적입니다.

이식형 의료기기 PCB 제조에 ​​Aisen Electronics Co., Ltd.를 선택하는 이유는 무엇입니까?

이식 가능한 의료 전자 장치에는 컴팩트한 회로 설계 이상의 것이 필요합니다. 제품 수명주기 전반에 걸쳐 장기적인 신뢰성, 안정적인 전기 성능, 일관된 품질을 지원하는 제조 공정이 필요합니다.

아이센전자(주)는 다층 PCB 제조, HDI 기술, 정밀 조립 및 품질 관리 경험을 결합하여 차세대 이식형 제품을 개발하는 의료기기 회사를 지원합니다.

프로토타입 개발부터 대량 생산까지 당사는 이식형 의료 시스템의 기술적 요구 사항에 맞는 PCB 솔루션을 제공합니다.

자주 묻는 질문

이식형 의료기기에 일반적으로 사용되는 PCB 기술은 무엇입니까?

이식형 의료 기기는 일반적으로 다층 PCB, HDI 구조 및 소형 회로 설계를 사용하여 제한된 공간 내에 여러 전자 기능을 통합합니다.

이식형 의료기기 PCB가 표준 회로 기판과 다른 이유는 무엇입니까?

이를 위해서는 더 긴 작동 안정성, 더 엄격한 제조 제어, 더 작은 크기, 까다로운 의료 환경에 적합한 재료가 필요합니다.

이식형 의료용 PCB 설계를 맞춤화할 수 있습니까?

예. PCB 레이어 구조, 재료, 라우팅 설계 및 제조 공정은 다양한 의료 기기 요구 사항에 따라 조정될 수 있습니다.

이식형 의료용 PCB에 대해 어떤 테스트가 수행됩니까?

테스트에는 일반적으로 전기 검증, 광학 검사, 임피던스 테스트, 치수 확인 및 제조 추적성 검토가 포함됩니다.

Aisen Electronics Co., Ltd.와 함께 이식형 의료 PCB 프로젝트에 대해 논의하세요.

이식형 의료 전자 장치를 개발하려면 장치 설계자와 PCB 제조 엔지니어 간의 긴밀한 협력이 필요합니다. 새로운 이식형 시스템 프로토타입 작업을 하든 대량 생산을 준비하든 관계없이 Aisen Electronics Co., Ltd.는 PCB 설계 평가, 제조 권장 사항 및 생산 솔루션을 통해 프로젝트를 지원할 수 있습니다.

당사의 엔지니어링 팀은 레이어 구조, 재료 선택, 신호 무결성 고려 사항, 소형화 요구 사항, 조립 요구 사항 등 PCB 요구 사항을 검토하여 장기간 의료 응용 분야에 적합한 회로 솔루션을 개발할 수 있도록 지원합니다.

이식형 의료 기기 PCB 요구 사항에 대해 논의하려면 Aisen Electronics Co., Ltd.에 문의하세요.

이메일:violet@akesonpcb.com

우리는 초기 PCB 설계 검토부터 프로토타입 개발 및 생산 제조까지 기술 지원을 제공하여 의료 기기 회사가 차세대 의료 애플리케이션을 위한 신뢰할 수 있는 전자 시스템을 구축할 수 있도록 지원합니다.
