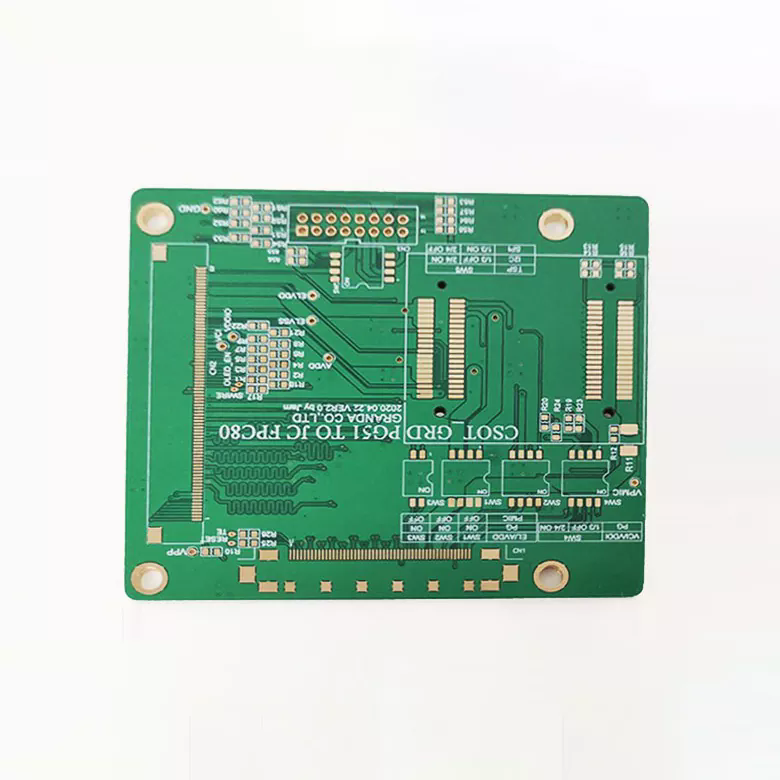

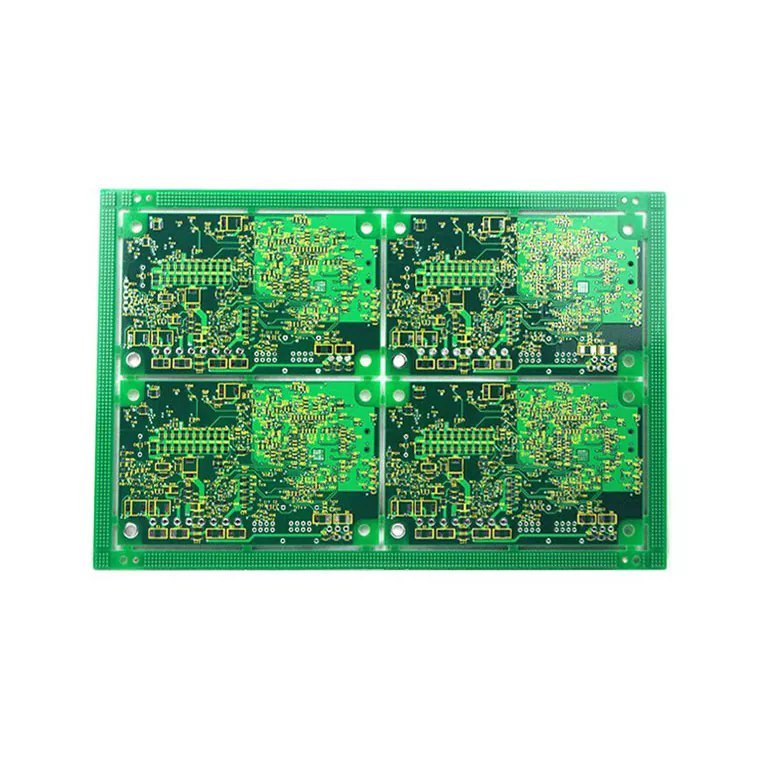

가전제품 PCB 및 PCBA가 고성능 전자 제품에 필수적인 이유는 무엇입니까?

주머니에 있는 스마트폰부터 거실에 있는 스마트 스피커까지, 현대 가전제품의 원활한 기능과 고성능은 두 가지 알려지지 않은 영웅, 즉 인쇄 회로 기판(PCB)과 인쇄 회로 기판 어셈블리(PCBA)에 의해 구동됩니다. 에이가전제품 PCB 및 PCBA모든 장치의 구조적, 전기적 백본으로, 구성 요소가 통합 시스템으로 통신하고 기능할 수 있도록 하는 중요한 상호 연결성을 제공합니다. 꼼꼼하게 설계되고 안정적으로 제조된 PCB와 완벽하게 실행된 조립 공정이 없다면 가장 진보된 프로세서와 최첨단 센서는 연결되지 않은 실리콘 조각 모음에 지나지 않을 것입니다. 더 작고, 더 빠르고, 더 강력하고, 기능이 풍부한 장치에 대한 소비자의 끊임없는 요구는 PCB 및 PCBA 산업에 엄청난 압력을 가해 왔습니다. ~에심천 Aisen 전자 유한 공사, 우리 공장은 5G, 인공 지능 및 IoT 애플리케이션의 엄격한 요구 사항을 충족하도록 프로세스를 조정하면서 이러한 진화의 최전선에 있었습니다. 이 기사에서는 PCB와 PCBA가 단순한 구성 요소가 아니라 고성능 전자 제품의 필수 요소인 다양한 이유를 살펴보겠습니다.

개념적 전자 설계에서 유형의 고성능 제품으로의 여정은 복잡한 과정이며 PCB와 PCBA는 해당 설계의 물리적 표현입니다. 고성능 제품에는 고성능 기반이 필요합니다. 이 기반은 데이터 손실 및 간섭을 방지하기 위해 고속 신호 무결성을 관리하는 능력, 장치 수명과 신뢰성을 보장하기 위해 열을 효율적으로 발산하는 능력, 성능 저하 없이 점점 더 소형화되는 구성 요소를 수용하는 능력이라는 세 가지 중요한 기둥을 기반으로 구축되었습니다. 또한 마진이 부족하고 출시 기간이 중요한 가전제품 분야에서는 PCB 및 PCBA 공급망의 신뢰성과 일관성이 가장 중요합니다. 단일 생산 결함으로 인해 반품이 급증하고 브랜드 평판과 수익성이 손상될 수 있습니다. PCB 및 PCBA의 기술 및 운영 측면을 더 깊이 탐구하면서 단순히 기능적인 보드와 실제로 고성능 및 장기적인 신뢰성을 지원하는 보드를 차별화하는 특정 설계 규칙, 제조 기술 및 엄격한 테스트 프로토콜을 알아낼 것입니다.

목차

• 1. 소비자 가전 PCB의 진화는 무엇입니까?
• 2. PCBA는 소형화 과제를 어떻게 해결합니까?
• 3. 고성능 PCB를 정의하는 기술 사양은 무엇입니까?
• 4. 첨단 제조 공정은 어떻게 신뢰성을 향상시키는가?
• 자주 묻는 질문(FAQ)
• 결론 및 프로젝트 상담

소비자 가전 PCB의 진화는 무엇입니까?

이유를 이해하려면가전제품 PCB 및 PCBA오늘날 고성능 제품에 필수적인 요소이므로 이들의 진화를 살펴보는 것이 좋습니다. 1960년대의 부피가 큰 단면 PCB에서 현재 우리가 사용하는 믿을 수 없을 만큼 밀도가 높고 유연한 다층 회로에 이르기까지의 여정은 소형화와 성능에 대한 끊임없는 추구의 증거입니다. 초기에 PCB의 주요 기능은 지점 간 배선을 대체하여 전자 장치를 보다 안정적이고 제조하기 쉽게 만드는 것이었습니다. 집적 회로(IC)가 등장하고 복잡해지기 시작하면서 PCB의 역할은 단순한 배선 기판에서 점점 증가하는 주파수와 속도로 전기 신호를 관리해야 하는 신중하게 설계된 상호 연결로 확장되었습니다.

휴대폰의 예를 생각해 보자. 1980년대 1세대 휴대폰은 트레이스 폭과 간격이 상대적으로 넉넉한 1~2레이어 PCB를 사용했습니다. 2000년의 Nokia 3310은 소형 다층 보드를 사용했지만 여전히 비교적 단순한 신호 아키텍처를 사용했습니다. 오늘날의 5G 스마트폰으로 빠르게 발전하세요. 이 제품은 육안으로 거의 보이지 않는 최대 12개 레이어, 내장형 구성 요소 및 마이크로비아를 갖춘 고밀도 상호 연결(HDI) 보드를 사용합니다. 이러한 진화적 도약은 복잡성 그 자체에 대한 욕구에 의해 추진된 것이 아닙니다. 이는 축소된 폼 팩터에서 더 빠른 처리 능력, 더 높은 대역폭, 다양한 기능에 대한 요구에 대한 직접적인 응답이었습니다. PCB는 신호 무결성을 유지하면서 이러한 고속 신호의 잡음을 처리할 수 있도록 진화해야 했습니다. 이 모든 것이 손바닥에 딱 맞는 장치 내에서 이루어졌습니다.

이러한 진화 과정은 PCB 제조업체의 역할을 근본적으로 변화시켰습니다. 더 이상 단순히 넷리스트에 따라 추적을 라우팅하는 작업이 아닙니다. 이는 고도로 협력적인 엔지니어링 분야로 변모했습니다. 제조업체는 이제 처음부터 시스템 설계자와 긴밀히 협력하여 재료 선택, 스택업 설계 및 라우팅 제약 조건에 대한 제조 가능성을 위한 설계(DFM) 피드백을 제공해야 합니다. 예를 들어, USB 3.1 또는 PCIe와 같은 고속 인터페이스에는 매우 구체적인 임피던스 제어가 필요합니다. 우리 공장아이센이러한 발전을 지원하는 데 필요한 기술에 많은 투자를 했습니다. 당사의 기술 팀은 고급 시뮬레이션 도구를 사용하여 PCB가 제조되기 전에 PCB의 성능을 모델링하여 설계가 신호 무결성 및 제조 가능성에 최적화되도록 보장합니다. 우리는 또한 레이저 드릴링된 마이크로비아를 사용하여 복잡한 HDI 보드를 제조하는 능력, 고주파 응용 분야를 위한 Rogers 또는 Isola와 같은 고급 재료를 처리하는 전문 지식과 같은 고성능 장치의 요구 사항을 충족하기 위해 역량을 확장했습니다. 이러한 심층적인 기술 참여를 통해 우리는 차세대 전자 제품의 성능 잠재력을 실제로 활용하는 가전제품 PCB 및 PCBA 솔루션을 제공할 수 있습니다.

PCBA는 소형화 문제를 어떻게 해결합니까?

소형화는 가전제품 산업을 정의하는 추세입니다. 소비자는 더 얇고 가벼우며 미적으로 더 만족스러운 장치에 더 많은 처리 능력, 더 긴 배터리 수명, 더 많은 센서를 원합니다. 이러한 소형화를 향한 끊임없는 노력은 PCBA(인쇄 회로 기판 조립) 단계가 중요해지는 조립 공정에 엄청난 과제를 안겨줍니다. 조밀하고 복잡한 PCB를 설계하는 것만으로는 충분하지 않습니다. 구성 요소는 극도의 정밀도와 신뢰성을 바탕으로 해당 보드에 배치되고 납땜되어야 합니다. 제대로 실행되지 않은 어셈블리는 가장 정교한 PCB의 설계를 완전히 훼손하여 전기 단락, 연결 개방 또는 열 성능 저하로 인한 고장을 초래할 수 있습니다.

소형화에서 가장 중요한 과제 중 하나는 부품 배치입니다. 구성 요소는 육안으로 거의 볼 수 없을 정도로 축소되었습니다. 예를 들어, 일반적인 0201 저항기(0.6mm x 0.3mm)와 더욱 까다로운 01005(0.4mm x 0.2mm)는 이제 소형 소비자 제품에서 흔히 볼 수 있습니다. 이러한 구성 요소를 수동으로 배치하는 것은 불가능하며 자동화된 장비를 사용하더라도 배치 정확도에 대한 요구 사항은 엄청나게 엄격합니다. 우리 공장에서는 +/- 25미크론의 정확도로 부품을 배치할 수 있는 최신 세대의 고속 픽 앤 플레이스 기계를 사용합니다. 이는 배치 전, 도중, 배치 후에 광학 정렬 검사를 수행하는 고해상도 카메라와 정교한 소프트웨어의 조합을 통해 달성됩니다. 이 프로세스는 솔더 페이스트 도포를 위한 엄격한 스텐실 프린팅 프로세스를 통해 더욱 향상됩니다. 페이스트는 이러한 초소형 부품의 패드 크기 및 모양과 일치하도록 설계된 구멍이 있는 레이저 절단 스텐실을 통해 적용되며, 합선을 유발하지 않고 안정적인 접합을 생성하기 위해 적절한 양의 솔더 페이스트가 증착되도록 보장합니다.

고성능 가전제품 조립의 또 다른 중요한 요소는 리플로우 솔더링 공정입니다. 솔더 조인트는 최고 품질이어야 하며 조기 고장으로 이어질 수 있는 공극 및 결함이 없어야 합니다. 우리는 각 보드가 오븐을 통과할 때 온도 프로파일을 모니터링하고 열 구역을 실시간으로 조정하여 솔더가 최적의 용융 온도에 도달하도록 보장하는 폐쇄 루프 리플로우 오븐 제어 시스템을 구현했습니다. 이는 미세 피치 BGA(Ball Grid Arrays)와 더 크고 열에 민감한 커넥터가 모두 포함된 보드와 같이 혼합 기술이 사용된 보드에 특히 중요합니다. 우리 공장에서는 중요한 어셈블리에 질소 보조 리플로우를 사용합니다. 불활성 분위기를 조성함으로써 솔더 조인트의 산화 위험을 줄여 더 밝고, 더 강하고, 더 안정적인 연결을 제공합니다. 정밀 스텐실 인쇄부터 제어된 리플로우에 이르기까지 이러한 단계는 소형화 문제를 해결하는 실용적인 방법입니다.가전제품 PCB 및 PCBA우리는 가장 까다로운 애플리케이션에 대한 준비가 되어 있음을 제공합니다.

고성능 PCB를 정의하는 기술 사양은 무엇입니까?

고성능 PCB를 정의하는 것은 길이, 너비 및 두께의 기본 치수를 뛰어넘습니다. 여기에는 보드가 최신 고속 전자 장치의 요구 사항을 지원할 수 있도록 세심하게 설계된 일련의 중요한 기술 매개변수가 포함됩니다. 이러한 사양은 설계자가 요구 사항을 전달하고 제조업체가 해당 기능을 입증하는 데 사용되는 언어입니다. 재료 선택, 레이어 레이아웃 및 상호 연결 디자인은 모두 장치의 전기적 및 열적 요구 사항에 따라 결정됩니다. 소비자 전자 제품이 최고의 성능을 달성하려면 PCB가 이러한 엄격한 표준에 따라 설계 및 제조되어야 합니다.

PCB의 기능을 효과적으로 평가하려면 주요 기술 사양과 그 의미를 이해하는 것이 도움이 됩니다. 아래 표에는 당사가 설계 및 제조 공정에서 일상적으로 다루는 몇 가지 중요한 매개변수가 나와 있습니다.

이러한 표준 매개변수 외에도 고성능 PCB에는 특별한 고려 사항이 필요한 경우가 많습니다. 예를 들어, 5G 기지국용 PCB에는 수 기가헤르츠 주파수에서 신호 무결성을 유지하기 위해 PTFE 또는 세라믹 충전 탄화수소와 같은 매우 낮은 Df 재료가 필요합니다. 전력 인버터용 PCB에는 고전류를 처리하기 위한 무거운 구리층과 전력 구성 요소에서 열을 방출하기 위한 열 비아가 필요합니다. 우리 공장심천 Aisen 전자 유한 공사는 이러한 다양한 요구 사항을 지원하는 광범위한 고급 재료 및 프로세스 포트폴리오를 보유하고 있습니다. 우리는 광범위한 고성능 재료에 대한 광범위한 경험을 보유하고 있으며 고객의 특정 성능 요구 사항에 맞는 최적의 재료 세트 선택에 대한 전문적인 지침을 제공할 수 있습니다.가전제품 PCB 및 PCBA. 이 전문 지식은 단지 재료를 이해하는 것만이 아닙니다. 이는 재료 특성, 회로 레이아웃 및 제조 공정 간의 복잡한 상호 작용을 이해하여 최종 제품이 의도한 대로 작동하도록 보장하는 것입니다.

첨단 제조 공정은 어떻게 신뢰성을 향상합니까?

소비자 전자 제품의 신뢰성은 PCB 및 PCBA의 신뢰성과 직접적으로 연관되어 있습니다. 가장 완벽한 디자인이라도 솔더 보이드, 미세 균열 또는 불량한 도금과 같은 제조 결함으로 인해 취소될 수 있습니다. 고성능 장치는 일상적인 사용, 환경적 스트레스, 긴 작동 시간의 혹독함을 견딜 수 있는 수준의 신뢰성을 보장하기 위해 업계 표준을 훨씬 뛰어넘는 제조 공정을 요구합니다. 첨단 제조 역량과 품질 문화에 대한 투자가 핵심 차별화 요소가 되는 곳입니다.

이 프로세스는 PCB 제조 자체로 시작됩니다. 우리 공장에는 라미네이션 공정 전에 기판 표면을 청소하기 위한 최첨단 플라즈마 에칭 시스템이 갖추어져 있습니다. 이 고급 방법은 표면에 미세 거칠기를 생성하여 유전층과 구리 사이의 결합 강도를 획기적으로 향상시키며, 이는 열 응력 하에서 박리를 방지하는 데 중요합니다. 그런 다음 고급 레이저 드릴링 시스템을 사용하여 HDI(고밀도 상호 연결) ​​설계에 필수적인 마이크로비아를 생산합니다. 이러한 시스템은 100μm 이하의 정밀한 마이크로비아 직경을 달성할 수 있어 복잡한 고성능 장치에 필요한 레이어 간 연결이 가능합니다. 그 다음에는 고해상도 카메라를 사용하여 보드의 개방, 단락, 구리 부족 등의 결함을 검사하는 자동 광학 검사(AOI) 시스템을 사용하여 조립 전에 보드의 무결성을 보장합니다.

PCBA 단계에서 우리는 모든 솔더 조인트의 품질을 보장하는 다양한 고급 검사 기술을 배포합니다. 예를 들어, 우리는 3D 자동 광학 검사(AOI) 기계를 사용하여 납땜 접합부의 모양을 여러 각도에서 관찰하여 젖음 부족, 부품 스큐 또는 납땜 브리징과 같은 결함을 감지합니다. 매우 중요한 보드, 특히 BGA 구성 요소가 많은 보드의 경우 3D X-Ray 검사를 사용합니다. 이 비파괴 기술을 사용하면 부품을 살펴보고 아래의 납땜 접합부를 검사하여 표준 AOI에서는 보이지 않는 보이드를 감지할 수 있습니다. 우리는 이러한 검사 결과를 지속적으로 모니터링하기 위한 체계적인 접근 방식을 확립했습니다. 이 데이터는 프로세스를 최적화하여 시간이 지남에 따라 변동을 줄이고 수율을 향상시키는 데 도움이 되도록 프로세스에 다시 피드백됩니다. 첨단 기술과 데이터 기반 프로세스 제어에 대한 이러한 약속은가전제품 PCB 및 PCBA우리 공장을 떠나는 것은 고성능일 뿐만 아니라 매우 신뢰할 수 있습니다.

자주 묻는 질문(FAQ)

질문 1: 고속 디지털 가전제품에 가장 적합한 PCB 재료 유형은 무엇입니까?

답변: 선택은 신호의 작동 주파수에 따라 달라집니다. DDR 메모리 또는 USB 3.0과 같은 표준 고속 디지털의 경우 적절하게 제어되면 표준 FR-4로도 충분한 경우가 많습니다. 5G 또는 고속 네트워킹 장치에서 볼 수 있는 것과 같은 수 기가헤르츠 범위의 신호의 경우 신호 무결성을 유지하려면 유전 상수와 소산 계수가 낮은 Rogers/Isola와 같은 재료가 필요합니다. 당사 엔지니어링 팀은 귀하의 성능 및 예산 요구 사항에 따라 특정 응용 분야에 적합한 재료를 선택하는 데 도움을 드릴 수 있습니다.

질문 2: PCB와 PCBA의 차이점은 무엇입니까?

대답: PCB(인쇄 회로 기판)는 베어 보드, 즉 구리 트레이스와 패드가 있지만 전자 부품이 없는 유리 섬유 기판입니다. PCBA(인쇄 회로 기판 조립)는 SMT 및 스루홀 납땜과 같은 공정을 통해 구성 요소가 채워진 최종 기능성 기판입니다. PCBA는 전자 장치에 들어가는 것입니다. 심천 Aisen 전자 유한 공사 가전제품 PCB 및 PCBA를 위한 완벽한 제조 솔루션을 제공하는 두 가지 서비스를 모두 제공합니다.

질문 3: 제조업체는 대규모 생산 과정에서 일관된 PCBA 품질을 어떻게 보장합니까?

답변: 일관성은 자동화된 제조, 통계적 프로세스 제어, 엄격한 품질 관리 시스템의 조합을 통해 달성됩니다. 여기에는 고정밀 자동 조립 라인의 사용, 스텐실 인쇄 및 리플로우와 같은 프로세스의 실시간 모니터링, 장비의 정기적인 교정, AOI 및 X-Ray를 사용한 포괄적인 최종 검사가 포함됩니다. 이를 통해 첫 번째 보드와 만 번째 보드가 동일한 엄격한 표준에 따라 제작됩니다.

질문 4: Shenzhen Aisen Electronics Co.,Ltd. 프로토타입 및 신제품 소개(NPI)를 지원합니까?

답변: 네, 저희는 초기 프로토타입 실행부터 대량 생산까지 전 범위의 지원을 제공합니다. 우리 공장은 빠른 회전 프로토타입을 처리할 수 있도록 설정되어 있으므로 대량 생산에 착수하기 전에 디자인을 테스트하고 개선할 수 있습니다. 우리는 제조 가능성을 위한 설계(DFM) 검토를 제공하여 프로세스에 맞게 설계를 최적화하고 프로토타입에서 생산으로 원활하게 전환하고 출시 시간을 단축합니다.

질문 5: 가전제품 PCB 및 PCBA의 일반적인 리드타임은 얼마나 됩니까?

답변: 리드타임은 가변적이며 보드의 복잡성과 필요한 수량에 따라 달라집니다. 간단한 보드의 표준 프로토타입 실행의 경우 5~7일 이내에 배송할 수 있는 경우가 많습니다. 대용량의 복잡한 다층 HDI 보드의 경우 리드 타임은 일반적으로 3~4주입니다. 우리는 고객과 긴밀히 협력하여 특정 프로젝트 매개 변수를 기반으로 가장 정확한 리드 타임 추정치를 제공하고 빡빡한 마감 기한을 맞추기 위해 일정을 적극적으로 관리합니다.

결론: 고성능 성공을 위한 파트너십

고성능 전자 개념에서 시장에 바로 출시되는 제품까지의 여정은 복잡하며, PCB와 PCBA는 이러한 성공을 이루는 중요한 기반입니다. 우리가 살펴보았듯이 이는 단순한 상품이 아니라 잠재력을 최대한 실현하기 위해 재료, 설계 및 고급 제조에 대한 심층적인 전문 지식이 필요한 복잡한 엔지니어링 시스템입니다. 기술의 진화부터 소형화 과제와 엄격한 품질 관리에 이르기까지 PCB 및 PCBA의 모든 측면을 꼼꼼하게 관리해야 합니다.

차세대 소비자 전자 장치를 개발하는 경우 이러한 복잡성을 이해하는 제조 파트너가 필요합니다.Shenzhen Aisen Electronics Co.,Ltd에 문의하세요. 오늘종합적인 상담을 위해 당사의 전문가 팀은 재료 선택부터 최종 조립 및 테스트에 이르기까지 귀하의 특정 설계 요구 사항에 맞는 최적의 PCB 및 PCBA 솔루션을 결정하기 위해 귀하와 협력할 것입니다. 우리는 귀하의 성공을 위한 전략적 파트너가 되기 위해 최선을 다하고 있습니다.지금 Shenzhen Aisen Electronics Co.,Ltd에 무료 상담을 요청하세요. 당사의 고품질 PCB 및 PCBA 솔루션이 어떻게 고성능 전자 제품에 전력을 공급할 수 있는지 알아보세요.
