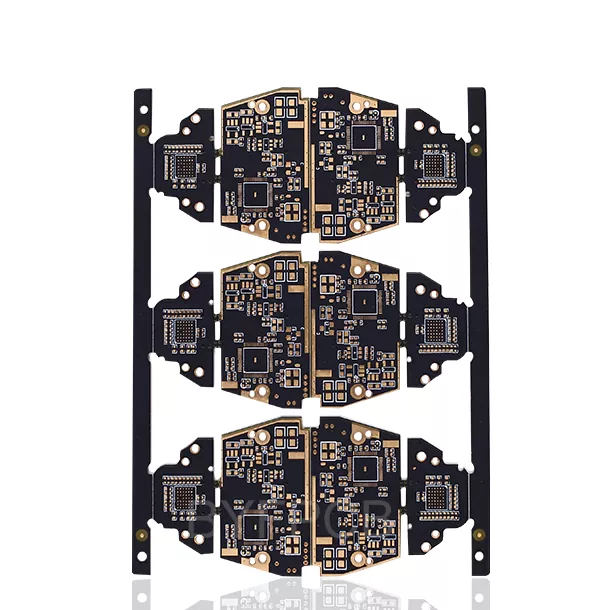

심장 모니터 PCB

Aisen Electronics Co., Ltd.는 신호 무결성, 소음 제어, 소형 회로 구조 및 일관된 생산 품질에 중점을 두고 심장 모니터링 애플리케이션용으로 설계된 의료용 PCB를 제조합니다. 당사의 PCB 솔루션은 휴대용 ECG 장치, 침상 모니터 및 원격 의료 제품을 개발하는 의료 장비 제조업체를 지원합니다.

심장 모니터링 장치에 대한 PCB 설계 고려 사항

ECG 신호 획득을 위한 저잡음 회로 설계

ECG 장치는 인간의 심장에서 생성된 전기 신호를 수집하는데, 이는 일반적으로 매우 작고 외부 간섭에 민감합니다. PCB 레이아웃은 파형 정확도와 측정 안정성에 직접적인 영향을 미칩니다.

심장 모니터링 애플리케이션의 경우 당사 엔지니어는 아날로그 수집 회로를 디지털 처리 영역에서 분리하고, 접지 구조를 최적화하고, 서로 다른 기능 모듈 간의 원치 않는 소음 결합을 줄이는 데 중점을 둡니다. 이러한 설계 고려 사항은 장기간 모니터링 중에 보다 명확한 ECG 신호 전송을 유지하는 데 도움이 됩니다.

소형 의료 전자 장치용 다층 PCB 구조

현대 심장 모니터는 제한된 공간 내에서 신호 획득, 데이터 처리, 무선 통신 및 전원 관리를 포함한 여러 기능을 결합합니다. 다층 PCB 구조를 통해 엔지니어는 전기적 성능을 유지하면서 다양한 회로를 효율적으로 배열할 수 있습니다.

Aisen Electronics는 최소 라인 폭과 최소 3mil의 간격, 최소 0.1mm의 마이크로 비아, ±8% 공차로 제어된 임피던스 생산을 포함한 기능을 통해 2~32레이어의 다층 PCB 제조를 지원합니다. 이러한 기능은 고밀도 회로 레이아웃이 필요한 소형 의료 장치를 지원합니다.

심장 모니터 PCB의 재료 및 표면 마감

장치 요구 사항에 따른 재료 선택

심장 모니터링 장비에 사용되는 PCB 재료는 안정적인 유전 특성과 장기적인 신뢰성이 필요합니다. 제품 설계에 따라 엔지니어는 신호 주파수, 열 요구 사항 및 기계적 한계에 따라 다양한 재료를 선택할 수 있습니다.

FR-4 고 Tg 재료는 표준 ECG 모니터링 장비에 일반적으로 사용되는 반면, 저손실 재료는 무선 통신 모듈을 통합하는 장치에 고려될 수 있습니다. 적절한 재료 선택은 제품 수명주기 전반에 걸쳐 안정적인 전기 성능을 유지하는 데 도움이 됩니다.

의료 전자 제품의 표면 처리

표면 마감은 납땜 품질, 부품 연결 안정성 및 장기적인 신뢰성에 영향을 미칩니다.

Aisen Electronics는 ENIG, OSP 및 침지 은을 포함한 표면 처리 옵션을 제공합니다. ENIG는 정밀 부품에 우수한 납땜성과 안정적인 접촉 성능을 제공하기 때문에 의료 전자 응용 분야에 널리 사용됩니다.

심장 모니터 PCB 제조 공정

PCB 제조 및 조립 제어

의료용 PCB 제조에는 원자재 준비부터 최종 검사까지 엄격한 공정 관리가 필요합니다. 생산 과정에서 각 PCB는 회로 이미징, 적층, 드릴링, 구리 도금, 표면 처리 및 전기 테스트를 포함한 여러 제조 단계를 거칩니다.

완성된 어셈블리가 필요한 고객을 위해 Aisen Electronics는 SMT 어셈블리, 부품 소싱, 솔더 검사 및 기능 테스트를 다루는 PCBA 서비스도 제공합니다. 이를 통해 의료 장비 제조업체는 하나의 제조 파트너를 통해 프로토타입 개발 및 대량 생산을 관리할 수 있습니다.

의료 모니터링 PCB의 품질 관리

전기 테스트 및 생산 추적성

심장 모니터링 장비에는 회로 오류가 장치 작동에 영향을 미칠 수 있으므로 일관된 PCB 성능이 필요합니다. 출하 전 각 PCB는 전기 테스트, AOI 검사, 제조 검증 절차를 거쳐 검사됩니다.

Aisen Electronics는 재료 정보, 제조 매개변수 및 검사 결과를 포함하는 생산 기록을 유지합니다. 이러한 기록은 안정적인 공급 및 생산 추적성을 요구하는 의료기기 제조업체를 지원합니다.

심장 모니터 PCB의 응용

심장 모니터 PCB는 휴대용 심전도 모니터, 웨어러블 심장 모니터링 장치, 병상 환자 모니터, 원격 의료 장비 등 다양한 의료 모니터링 시스템에 사용됩니다.

다양한 애플리케이션에는 다양한 PCB 구조가 필요합니다. 웨어러블 장치는 일반적으로 컴팩트한 크기와 낮은 전력 소비에 중점을 두는 반면, 병원 모니터링 장비는 신호 안정성과 지속적인 작동 기능에 더 중점을 둡니다.

의료기기 회사가 Aisen Electronics Co., Ltd.와 협력하는 이유

의료용 PCB를 제조하려면 전자 성능과 애플리케이션 요구 사항을 모두 이해해야 합니다. Aisen Electronics Co., Ltd.는 PCB 설계 검토, 제조 준비 및 생산 단계에서 고객과 협력하여 제조 가능성을 개선하고 일관된 품질을 유지합니다.

당사의 제조 역량에는 다층 PCB 제조, 고밀도 회로 생산, PCB 조립 및 의료 전자 응용 분야에 대한 테스트 지원이 포함됩니다.

심장 모니터 PCB에 대한 FAQ

심장 모니터링 장치에 일반적으로 사용되는 PCB 유형은 무엇입니까?

대부분의 심장 모니터링 장치는 다층 Rigid PCB 또는 Rigid-Flex PCB를 사용합니다. 선택은 장치 크기, 회로 복잡성 및 애플리케이션 요구 사항에 따라 달라집니다.

ECG 장비에 특수 PCB 설계가 필요한 이유는 무엇입니까?

ECG 신호는 전자기 간섭에 의해 쉽게 영향을 받을 수 있는 저전압 생체 신호입니다. 적절한 PCB 레이아웃은 소음을 줄이고 신호 정확도를 높이는 데 도움이 됩니다.

아이센전자가 프로토타입과 양산을 지원할 수 있나요?

예. Aisen Electronics는 프로토타입 샘플부터 대량 생산까지 PCB 제조 지원을 제공하여 고객이 제품을 개발에서 시장으로 이동할 수 있도록 돕습니다.

의료용 PCB 생산에는 어떤 테스트 방법이 사용됩니까?

일반적인 검사에는 PCB 일관성을 보장하기 위한 전기 테스트, AOI 검사, 납땜 품질 검사 및 제조 공정 검증이 포함됩니다.

아이센전자(주)에 문의하세요.

심장 모니터링 장치를 개발하려면 전기 설계, 제품 크기 및 생산 요구 사항에 맞는 PCB 제조 지원이 필요합니다.

Aisen Electronics Co., Ltd.는 ECG 모니터, 웨어러블 의료 기기 및 의료 전자 시스템용 PCB 제조 및 조립 서비스를 제공합니다. 우리 엔지니어링 팀은 PCB 설계 검토, 재료 선택, 제조 평가 및 생산 계획을 지원할 수 있습니다.

PCB 사양, 프로토타입 요구 사항 또는 대량 생산 프로젝트의 경우 당사 팀에 문의하여 애플리케이션 요구 사항을 논의하세요.
