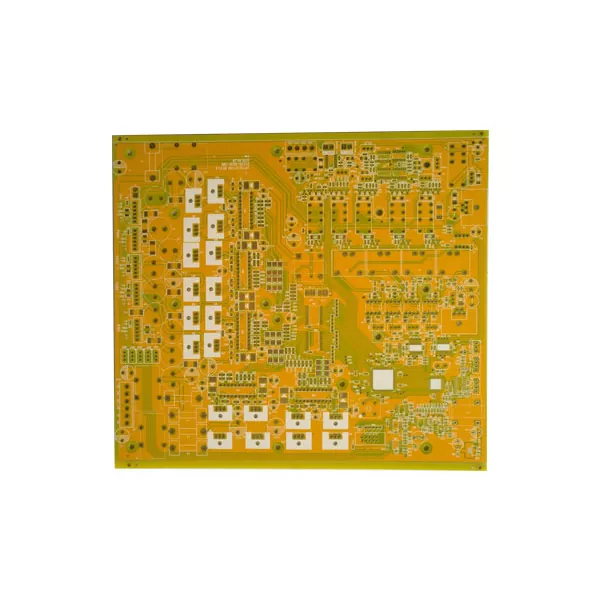

달팽이관 임플란트 PCB

인공와우 시스템은 마이크, 디지털 신호 프로세서, 무선 통신 모듈 및 이식된 자극 부품을 결합하여 외부 소리를 청각 신경을 자극하는 전기 신호로 변환합니다.

인공와우에 사용되는 PCB는 장기간 작동을 위해 낮은 전력 소비를 유지하면서 매우 제한된 공간 내에서 정확한 신호 처리를 지원해야 합니다. 기존 오디오 전자 장치와 달리 이식형 보청기는 엄격한 의료 요구 사항에 따라 매우 컴팩트한 회로 구조, 안정적인 통신 성능 및 안정적인 작동이 필요합니다.

Aisen Electronics Co., Ltd.는 고급 이식형 전자 장치를 위한 고밀도 레이아웃, 미세 피치 구성 요소, 제어된 임피던스 라우팅 및 정밀 제조 공정을 지원하는 의료용 청력 장치용으로 설계된 Cochlear Implants PCB를 제조합니다.

PCB 설계 요구 사항

디지털 청각 기술을 위한 고속 신호 처리

달팽이관 임플란트는 지속적인 소리 신호 변환에 의존합니다. 외부 오디오 정보는 이식된 자극 장치로 정확하게 처리, 인코딩 및 전송되어야 합니다.

PCB 설계는 오디오 처리 및 서로 다른 모듈 간의 통신 중 신호 품질에 직접적인 영향을 미칩니다. 고주파 신호 라우팅, 전력 안정성 및 잡음 제어는 일관된 장치 성능을 유지하는 데 중요한 요소입니다.

Aisen Electronics는 엔지니어가 소형 이식형 장치 내에서 민감한 디지털 및 RF 관련 회로를 관리할 수 있도록 제어된 임피던스 PCB 제조 및 최적화된 레이어 구조를 지원합니다.

이식형 청각 장치를 위한 소형 회로 통합

인공와우의 내부 공간은 극히 제한되어 있습니다. PCB는 전체 장치 크기를 늘리지 않고도 신호 처리, 전원 관리, 통신 회로 및 제어 시스템을 포함한 여러 기능을 통합해야 합니다.

다층 PCB 구조와 HDI 기술을 통해 Aisen Electronics는 고객이 안정적인 전기 연결을 유지하면서 더 높은 회로 밀도를 달성할 수 있도록 지원합니다. 이러한 제조 능력은 크기 감소와 안정성이 똑같이 중요한 소형 의료 전자 제품에 적합합니다.

달팽이관 임플란트 응용 분야를 위한 고급 PCB 기술

소형 의료 전자 장치를 위한 HDI PCB 제조

고밀도 상호 연결 기술을 사용하면 더 복잡한 회로를 더 작은 PCB 영역에 통합할 수 있습니다.

Aisen Electronics는 레이저 마이크로비아, 미세 라인 처리 및 고밀도 라우팅 기능을 갖춘 HDI PCB 제조를 제공합니다. 이러한 기술은 고급 부품 배치를 지원하고 이식형 청각 솔루션의 PCB 크기를 줄이는 데 도움이 됩니다.

제조 능력에는 최대 32개 레이어의 다층 설계, 최소 라인 폭 및 최소 3mil/3mil의 간격, 0.1mm의 레이저 비아 가공이 포함됩니다.

오디오 및 무선 회로의 신호 무결성 제어

인공와우 이식에는 외부 프로세서와 이식된 전자 모듈 간의 안정적인 통신이 필요합니다.

PCB 설계에서는 신호 손실, 전자기 간섭, 디지털, 아날로그 및 RF 회로 간의 원치 않는 결합을 최소화해야 합니다. Aisen Electronics는 안정적인 신호 전송을 유지하기 위해 스택업 설계, 임피던스 제어 및 라우팅 최적화에 대해 고객과 협력합니다.

제조공정

의료 전자제품의 정밀 생산

의료용 임플란트 PCB는 완성된 장치가 수년 동안 지속적으로 작동해야 하기 때문에 일관된 제조 품질이 필요합니다.

Aisen Electronics는 재료 검사, 내부 레이어 제조, 적층, 정밀 드릴링, 구리 도금, 회로 이미징, 표면 처리 및 최종 전기 검증을 포함한 전체 PCB 생산 프로세스를 제어합니다.

프로토타입 개발부터 대량 생산까지 안정적인 치수 정확도와 전기적 성능을 유지하기 위해 각 생산 단계를 모니터링합니다.

표면 처리 및 재료 선택

PCB 재료 및 표면 마감의 선택은 장기적인 솔더 신뢰성, 신호 성능 및 제조 일관성에 영향을 미칩니다.

인공와우 적용 분야의 경우 Aisen Electronics는 구성 요소 요구 사항 및 조립 공정에 따라 ENIG 및 기타 적합한 마감재와 같은 표면 처리를 지원합니다. 재료 선택은 전기 성능, 열 조건 및 제품 수명 기대치를 기준으로 평가할 수 있습니다.

기술적 역량

청각 임플란트 전자장치용 PCBA 어셈블리

소형 의료기기용 정밀 조립

인공와우 전자 장치는 사용 가능한 설치 공간이 매우 제한되어 있기 때문에 정확한 구성 요소 배치가 필요합니다.

Aisen Electronics는 소형 부품, 미세 피치 패키지, BGA 조립 및 자동화된 검사 프로세스를 지원하는 PCBA 조립 서비스를 제공합니다. PCB 제조와 조립을 결합하면 고객은 생산 일관성을 향상하고 공급망 복잡성을 줄일 수 있습니다.

품질 관리

제조 추적성 및 전기적 검증

이식형 청각 장치의 신뢰성은 생산 전반에 걸쳐 일관된 PCB 성능에 달려 있습니다.

Aisen Electronics는 입고 자재 검사, 자동 광학 검사, 전기 테스트, 배송 전 최종 검사 등을 포함한 품질 관리 절차를 적용합니다. 제조 기록 및 프로세스 추적은 고객이 의료 기기 개발 중에 제품 품질 관리를 유지하는 데 도움이 됩니다.

Cochlear Implant PCB 개발을 위한 엔지니어링 지원

프로토타입부터 생산까지 설계 최적화 지원

Cochlear Implants PCB 개발에는 의료 기기 설계자와 제조 엔지니어 간의 협력이 필요합니다.

Aisen Electronics는 제조 가능성 검토, 스택업 권장 사항, 신호 라우팅 평가 및 생산 계획을 포함하여 PCB 개발 과정에서 기술 지원을 제공합니다. 초기 엔지니어링 커뮤니케이션은 설계 위험을 줄이고 제조 효율성을 향상시키는 데 도움이 됩니다.

인공와우 임플란트 PCB 제조를 위해 Aisen Electronics Co., Ltd.를 선택해야 하는 이유

인공와우 PCB에는 소형 회로 설계, 안정적인 신호 처리, 장기적인 제조 일관성이 모두 필요합니다.

Aisen Electronics Co., Ltd.는 다층 PCB 제조, HDI 제조, 정밀 조립 및 제어된 생산 공정을 통해 의료 기기 개발자를 지원합니다. 복잡한 의료 전자 장치에 대한 우리의 경험은 고객이 고급 청력 기술 개념을 신뢰할 수 있는 제조 제품으로 전환하는 데 도움이 됩니다.

자주 묻는 질문

인공와우에는 어떤 유형의 PCB가 사용됩니까?

인공와우 임플란트는 일반적으로 오디오 신호 처리, 전원 관리, 무선 통신 및 자극 제어용으로 설계된 소형 다층 PCB를 사용합니다.

인공와우 PCB 설계에 HDI 기술이 중요한 이유는 무엇입니까?

HDI 기술을 사용하면 안정적인 전기 연결을 유지하면서 제한된 임플란트 공간에 더 많은 회로와 더 작은 구성 요소를 통합할 수 있습니다.

PCB 설계는 인공와우 성능에 어떤 영향을 미치나요?

PCB 레이아웃은 신호 정확도, 통신 안정성, 전력 효율성 및 청각 임플란트 시스템의 전반적인 신뢰성에 영향을 미칩니다.

아이센전자가 프로토타입과 양산을 지원할 수 있나요?

예. Aisen Electronics는 초기 프로토타입부터 대량 생산까지 PCB 제조 및 조립 지원을 제공합니다.
