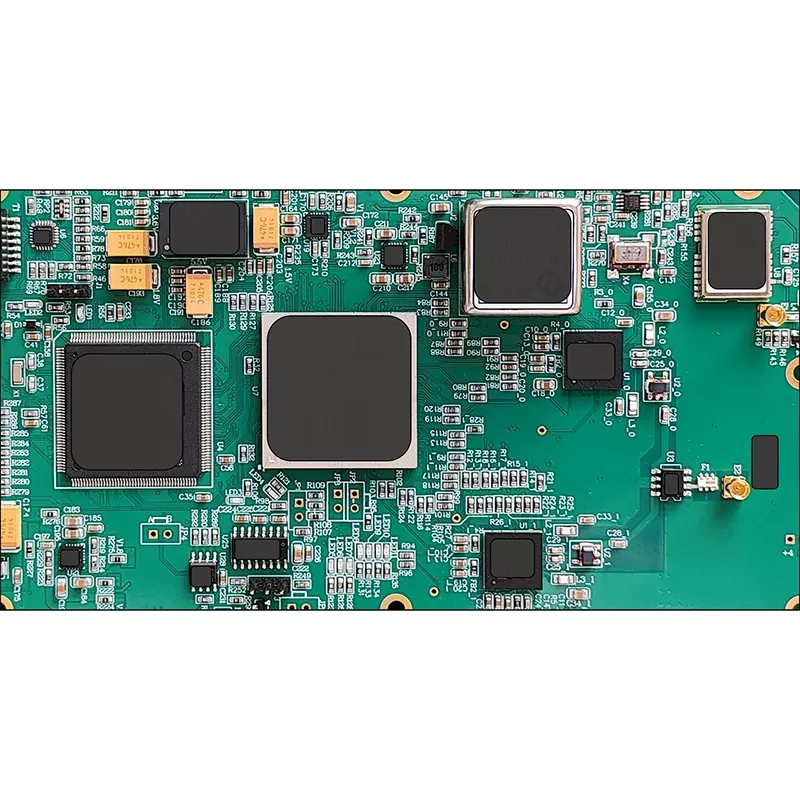

서보 모터 PCB

서보 모터 시스템은 위치 정확도, 응답 속도 및 장기 안정성이 중요한 자동화 장비에 널리 사용됩니다. 서보 드라이브 내부의 회로 기판은 전원 모듈, 제어 장치, 피드백 센서 및 통신 인터페이스 간의 연결 플랫폼 역할을 하며 시스템 성능에 직접적인 영향을 미칩니다.

Shenzhen Aisen Electronics Co., Ltd.는 산업 자동화, 로봇 공학, CNC 장비, 반도체 기계 및 정밀 제어 시스템을 위한 맞춤형 서보 모터 PCB 제조를 전문으로 합니다. 20년 이상의 PCB 제조 경험을 보유한 Aisen은 고급 생산 능력, 엔지니어링 지원 및 엄격한 품질 관리를 기반으로 안정적인 PCB 및 PCBA 솔루션을 제공합니다.

기존 제어 보드와 달리 서보 모터 PCB는 고주파 스위칭 신호, 높은 전류 전송, 열 스트레스 및 민감한 피드백 통신을 처리해야 합니다. Aisen은 다층 PCB 기술, 무거운 구리 처리, HDI 제조 기능 및 전문적인 테스트 방법을 결합하여 까다로운 모션 제어 애플리케이션을 지원합니다.

프로토타입 검증부터 대량 생산까지 Aisen은 전 세계 고객과 협력하여 PCB 구조를 최적화하고 적합한 재료를 선택하며 산업 신뢰성 요구 사항을 충족하는 회로 기판을 제조합니다.

정밀 모션 애플리케이션을 위한 솔루션

서보 시스템은 일반적으로 작은 신호 오류나 불안정한 전력 전송도 기계 정확도에 영향을 미칠 수 있는 장비에 설치됩니다. PCB 설계에서는 모터 드라이브 제어, 인코더 피드백 처리, 통신 전송, 전력 관리 등 다양한 기능을 조정해야 합니다.

Aisen Servo Motor PCB 솔루션은 다음에 적용됩니다.

최적화된 회로 레이아웃, 제어된 임피던스 설계 및 안정적인 제조 프로세스를 통해 Aisen은 고객이 장비 안정성과 운영 효율성을 향상하도록 돕습니다.

제조능력 및 생산강도

Shenzhen Aisen Electronics Co., Ltd.는 20개의 생산 라인과 연간 약 200만 평방미터의 회로 기판 생산 능력을 갖춘 50,000㎡ 규모의 제조 시설을 운영하고 있습니다.

이 회사는 1~40레이어 Rigid PCB, Rigid-Flex 보드, HDI 보드, 고주파 보드, 알루미늄 기반 PCB 및 무거운 구리 보드를 포함한 고정밀 PCB 제조에 ​​중점을 두고 있습니다.

Aisen 생산 능력은 다음과 같습니다.

고정밀 CNC 드릴링 머신과 자동화 검사 시스템을 포함한 첨단 제조 장비를 갖춘 Aisen은 프로토타입 개발과 대규모 생산을 모두 지원합니다.

전기적 성능 및 설계 고려 사항

서보 제어 애플리케이션은 제한된 PCB 공간에 전원 회로와 민감한 전자 신호를 결합합니다. 안정적인 설계에는 전류 용량, 신호 전송, 열 방출 및 전자기 호환성을 신중하게 고려해야 합니다.

전원 회로 및 전류 처리

서보 드라이브는 가속, 제동 및 부하 변동 중에 급격한 전류 변화를 자주 경험합니다. PCB 구리 설계가 불충분할 경우 과도한 발열로 인해 시스템 신뢰성에 영향을 미칠 수 있습니다.

Aisen은 최대 6oz의 구리 두께로 무거운 구리 PCB 제조를 지원합니다. 이 기술은 전류 운반 능력을 향상시키고 전력 집약적인 애플리케이션에서 안정적인 작동을 유지하는 데 도움이 됩니다.

엔지니어링 평가에는 구리 두께 선택, 트레이스 폭 계산, 비아 구조 최적화 및 특정 작동 조건을 충족하는 전력 분배 설계가 포함됩니다.

피드백 신호 및 통신 신뢰성

서보 시스템은 인코더와 센서의 정확한 피드백 신호에 의존합니다. 라우팅이 불량하거나 전자기 간섭이 발생하면 위치 정확도가 떨어지거나 통신 안정성에 영향을 미칠 수 있습니다.

Aisen은 다음을 지원하는 PCB 솔루션을 제공합니다.

• 인코더 피드백 회로
• CAN 통신
• RS485 인터페이스
• 산업용 이더넷 연결
• 고속 신호 전송

Aisen은 최적화된 레이어 스택업, 접지 구조, 임피던스 제어 및 신호 분리 설계를 통해 컨트롤러, 드라이브 및 모터 간의 안정적인 통신을 유지하는 데 도움을 줍니다.

장기간 작동을 위한 열 제어

산업 환경에서 지속적인 작업을 수행하면 전원 구성 요소 및 스위칭 장치에서 열이 발생합니다. 효과적인 열 관리는 PCB 성능을 유지하고 장비 서비스 수명을 연장하는 데 중요합니다.

Aisen은 무거운 구리층, 열 비아, 구리 균형 최적화 및 적합한 재료 선택을 포함하여 애플리케이션 요구 사항에 따라 다양한 열 설계 방법을 적용합니다.

고온 환경의 경우 엔지니어는 열 저항을 향상시키기 위해 고TG 재료 또는 맞춤형 PCB 구조를 권장할 수 있습니다.

적용 조건에 따른 재료 선택

서보 시스템마다 전기 및 환경 요구 사항이 다릅니다. Aisen은 작동 온도, 전력 수요, 신호 주파수 및 예상 수명에 따라 재료 권장 사항을 제공합니다.

통제된 제조 공정

서보 회로 기판에는 전력 전송, 제어 신호 및 통신 기능이 통합되어 있습니다. 각 제조 단계에서는 전기적 성능과 생산 일관성을 보장하기 위해 엄격한 공정 제어가 필요합니다.

생산 전 엔지니어링 검토

제조가 시작되기 전에 Aisen 엔지니어는 Gerber 파일, PCB 사양, 스택업 요구 사항 및 BOM 정보를 포함한 고객 설계 파일을 검토합니다.

엔지니어링 검토에서는 다음을 평가합니다.

• 회로 제조 가능성
• 신호 라우팅 구조
• 열 설계
• 배전
• 생산 타당성

이 프로세스는 대량 생산 전에 잠재적인 제조 위험을 식별하는 데 도움이 됩니다.

정밀 회로 형성

다층 기판의 경우 정밀 이미징, 에칭 및 검사 공정을 통해 내부 레이어가 생산됩니다.

고급 생산 관리는 다음을 보장합니다.

• 정확한 회로 패턴
• 안정적인 레이어 정렬
• 안정적인 전기 연결

AOI 검사는 생산 중에 수행되어 잠재적인 결함을 조기에 발견합니다.

레이어 접착 및 홀 처리

다층 구조는 제어된 온도 및 압력 조건에서 접착됩니다.

CNC 드릴링 기술은 안정적인 스루홀과 비아를 생성하여 PCB 레이어 간의 적절한 연결을 보장하는 데 사용됩니다.

복잡한 설계의 경우 정밀 드릴링을 통해 컴팩트한 라우팅과 향상된 전기 성능을 얻을 수 있습니다.

구리 도금 및 표면 처리

구리 도금은 PCB 레이어 간의 안정적인 연결을 구축하고 전류 전송 기능을 향상시킵니다.

Aisen은 생산 전반에 걸쳐 구리 두께의 일관성을 제어합니다. 사용 가능한 표면 마감에는 고객 요구 사항에 따라 ENIG, HASL, OSP, Immersion Silver 및 Immersion Tin이 포함됩니다.

검사 및 전기 검증

배송 전에 각 보드는 포괄적인 검사 절차를 거칩니다.

테스트에는 다음이 포함됩니다.

• AOI 검사
• 플라잉 프로브 테스트
• 전기 연속성 테스트
• 치수검사
• 최종 외관검사

이러한 품질 검사를 통해 배송된 제품이 고객 사양을 충족하는지 확인합니다.

통합 PCB 조립 서비스

PCB 제조 외에도 Shenzhen Aisen Electronics Co., Ltd.는 고객이 공급업체 관리를 단순화할 수 있도록 완벽한 PCBA 제조 서비스를 제공합니다.

조립 기능에는 SMT 배치, 스루홀 조립, 부품 소싱 및 기능 테스트가 포함됩니다.

Aisen은 다음을 지원합니다.

이 통합 제조 모델을 통해 고객은 프로토타입 검증에서 상업 생산까지 효율적으로 이동할 수 있습니다.

맞춤형 프로젝트를 위한 엔지니어링 지원

모든 서보 시스템에는 모터 유형, 작업 환경, 제어 방법 및 전력 수준에 따라 요구 사항이 다릅니다.

Aisen은 PCB 스택업 최적화, 재료 선택, 전원 회로 개선, 제조 타당성 분석 등 개발 프로세스 전반에 걸쳐 엔지니어링 지원을 제공합니다.

고성능 모션 제어 애플리케이션의 경우 엔지니어는 다음을 평가합니다.

• 현재 요구 사항
• 방열 조건
• 신호 간섭 위험
• 통신 요구 사항
• 생산 신뢰성

이러한 협력을 통해 고객은 개발 위험을 줄이고 제품 일관성을 향상시킬 수 있습니다.

생산 전반에 걸친 품질 관리

서보 애플리케이션은 일반적으로 PCB 신뢰성이 장비 성능에 직접적인 영향을 미치는 산업 환경에서 작동합니다.

Shenzhen Aisen Electronics Co., Ltd.는 제조 전반에 걸쳐 ISO9001, ISO14001 및 IATF16949 품질 관리 시스템을 따릅니다.

회사는 엄격한 품질 목표를 유지합니다.

품질 관리에는 입고 자재 검사, 생산 모니터링 및 최종 제품 검증이 포함됩니다.

글로벌 고객이 Aisen을 선택하는 이유

20년 이상의 PCB 제조 경험을 보유한 Shenzhen Aisen Electronics Co., Ltd.는 전 세계 산업용 전자 제품 고객에게 안정적인 제조 지원을 제공합니다.

Aisen의 장점은 다음과 같습니다.

첨단 제조 인프라

이 회사는 첨단 장비, 다중 생산 라인 및 전문 검사 시스템을 갖춘 대규모 PCB 생산 시설을 보유하고 있습니다.

고신뢰성 애플리케이션 경험

Aisen PCB 제품은 자동차 전자 장치, 산업 제어 시스템, 5G 통신 장비, 에너지 저장 모듈, 의료 장비 및 지능형 제조 애플리케이션에 사용됩니다.

유연한 생산 능력

Aisen은 다음을 지원합니다.

프로토타입 제작
소규모 배치 주문
중간 규모 제조
대규모 생산

엔지니어링 협업

초기 설계 검토부터 최종 생산까지 Aisen은 고객과 긴밀히 협력하여 PCB 성능, 제조 가능성 및 생산 효율성을 개선합니다.

자주 묻는 질문

서보 모터 PCB 란 무엇입니까?

서보 모터 PCB는 서보 드라이브 및 모션 제어 시스템에 사용되는 특수 회로 기판입니다. 정확한 모터 작동에 필요한 전력 분배, 제어 신호, 통신 인터페이스 및 피드백 신호를 관리합니다.

서보 시스템에는 어떤 유형의 PCB가 일반적으로 사용됩니까?

서보 애플리케이션은 일반적으로 전력 요구 사항, 회로 복잡성 및 환경 조건에 따라 다층 PCB, 무거운 구리 PCB, HDI 보드 및 고TG 재료를 사용합니다.

Aisen은 서보 애플리케이션을 위한 맞춤형 보드를 제조할 수 있습니까?

예. Shenzhen Aisen Electronics Co., Ltd.는 층 수, 재료, 구리 두께, 표면 마감 및 조립 요구 사항을 포함한 고객 요구 사항을 기반으로 맞춤형 PCB 제조를 제공합니다.

Aisen은 조립 서비스를 제공합니까?

예. Aisen은 PCB 제조, SMT 조립, 부품 소싱, 테스트 및 최종 검사를 포함한 완전한 PCBA 솔루션을 제공합니다.

견적에 필요한 파일은 무엇입니까?

고객은 일반적으로 다음을 제공합니다.

거버 파일
PCB 사양
스택업 요구 사항
BOM 파일
조립도면
기술 요구 사항

Aisen은 무거운 구리 디자인을 생산할 수 있습니까?

예. Aisen은 더 높은 전류 용량과 향상된 열 성능이 필요한 애플리케이션을 위해 최대 6oz의 구리 두께로 무거운 구리 제조를 지원합니다.

맞춤형 솔루션 요청

Shenzhen Aisen Electronics Co., Ltd.는 산업 자동화, 로봇 공학, CNC 장비 및 정밀 모션 제어 시스템을 위한 서보 모터 PCB 제조 및 PCBA 조립 솔루션을 제공합니다.

첨단 제조 역량, 전문적인 엔지니어링 지원, 엄격한 품질 관리를 통해 Aisen은 전 세계 고객이 프로토타입부터 대량 생산에 이르기까지 신뢰할 수 있는 전자 솔루션을 개발할 수 있도록 지원합니다.

지금 Aisen에 문의하여 프로젝트 요구 사항에 대해 논의하세요.
