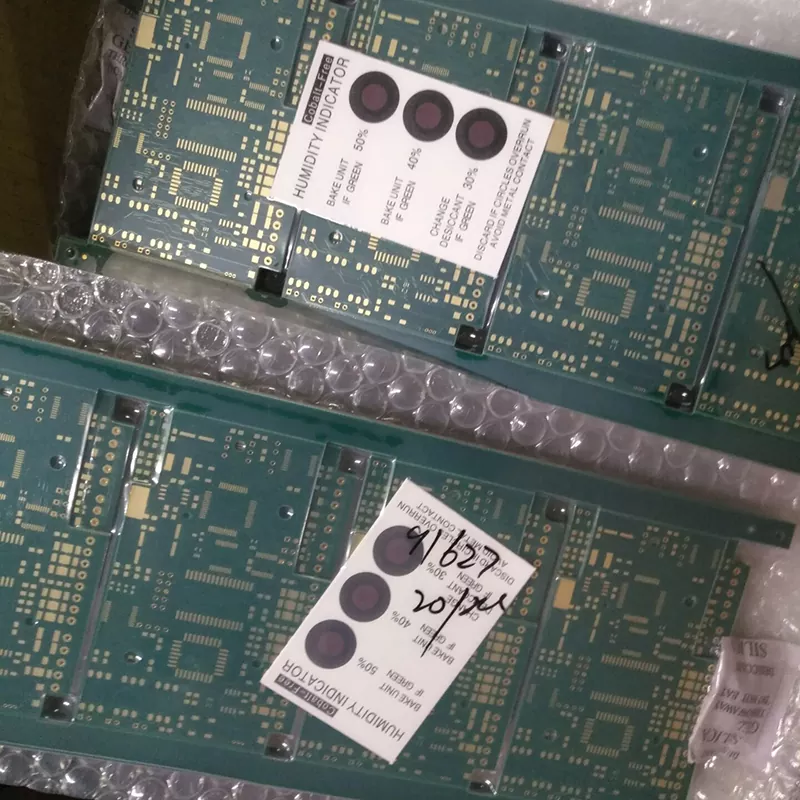

전기 기기 PCB

전기 계측기 PCB는 민감한 측정 애플리케이션을 위해 높은 신호 정확도와 안정성을 요구합니다. Aisen Electronics Co., Ltd.는 제어된 임피던스, 저잡음 설계 지원 및 안정적인 제조 프로세스를 갖춘 멀티미터, 오실로스코프, 전력 분석기 및 산업용 테스트 시스템을 위한 정밀 PCB 솔루션을 제공하여 일관된 측정 성능을 보장합니다.

전기 측정 장비는 일반적으로 제한된 PCB 공간 내에 민감한 아날로그 회로, 디지털 처리 장치 및 통신 모듈을 결합합니다. PCB 설계는 연속 작동 중에 안정적인 전기 성능을 유지하면서 신호 간섭을 제어해야 합니다.

당사의 전기 계측기 PCB는 측정 정확도, 신호 무결성 및 반복성이 중요한 응용 분야용으로 개발되었습니다.

정확한 신호 획득을 위한 저잡음 PCB 설계

많은 전기 장비는 약한 전압, 전류 또는 주파수 변화를 감지해야 합니다. 외부 전자기 간섭과 부적절한 접지 설계로 인해 측정 중에 신호 오류가 발생할 수 있습니다.

당사의 PCB 제조는 원치 않는 소음을 줄이기 위해 최적화된 레이어 구조, 분리된 신호 경로 및 접지 전략을 지원합니다. 이러한 설계 고려 사항은 엔지니어가 정밀 측정 장치에서 보다 깨끗한 신호 전송을 유지하는 데 도움이 됩니다.

고속 측정 회로를 위한 제어된 임피던스

현대 전기 장비에는 고주파 샘플링, 디지털 통신 및 실시간 데이터 처리 기능이 포함되는 경우가 많습니다. 신호 왜곡을 방지하고 일관된 성능을 유지하려면 안정적인 임피던스 제어가 필수적입니다.

Akeson은 정밀한 스택업 계획 및 라우팅 제어를 통해 제어된 임피던스 제조를 지원합니다. 이를 통해 측정 장비 제조업체는 프로토타입 및 대량 생산 단계에서 보다 안정적인 신호 전송을 달성할 수 있습니다.

소형 기기용 다층 PCB 구조

휴대용 측정 장치에는 더 작은 하우징에 더 많은 기능이 필요합니다. 다층 PCB 기술은 추가 라우팅 공간을 제공하는 동시에 민감한 회로와 전원 섹션 간의 신호 절연을 개선합니다.

당사의 제조 역량은 단순한 양면 기판부터 최대 32층의 복잡한 다층 구조까지 PCB 설계를 지원하여 고객이 소형 및 고성능 측정 장비를 개발할 수 있도록 지원합니다.

전기기기 PCB 제조능력

전기 기기 PCB의 생산 요구 사항은 일반 전자 보드와 다릅니다. 제조 정밀도, 재료 일관성 및 전기 테스트는 최종 측정 성능에 직접적인 영향을 미칩니다.

정밀 PCB 제조 공정

자재 선택 및 입고 검사

측정 PCB의 전기적 성능은 라미네이트 안정성과 구리 품질에 크게 좌우됩니다. 생산 전에 원자재를 검사하여 설계 요구 사항을 충족하고 생산 배치 간의 일관성을 유지하는지 확인합니다.

고급 레이어 정렬 및 라미네이션

다층 측정 PCB의 경우 신호 간섭 및 구조적 신뢰성 문제를 방지하려면 정확한 레이어 등록이 필수적입니다.

제어된 라미네이션 공정을 사용하여 레이어 간 안정적인 접착을 달성하고 장기간 작동 시 열 응력에 대한 저항성을 향상시킵니다.

미세 라인 회로 제작

전기 장비에는 신호 처리 및 소형 설계를 위해 조밀한 회로 레이아웃이 필요한 경우가 많습니다.

당사의 제조는 최소 라인 폭과 3mil까지의 간격을 지원하여 전기 신뢰성을 유지하면서 컴팩트한 회로 라우팅을 가능하게 합니다.

전기 테스트 및 품질 검증

모든 PCB는 배송 전에 전기 테스트를 거쳐 회로 연속성과 생산 정확성을 검증합니다. 완전한 검사 기록은 고객이 제품 조립 중에 품질 추적성을 유지하는 데 도움이 됩니다.

전기 기기 PCB의 기술 사양

능력
레이어 수 1-32개의 층
최소 선 너비/간격 300만 / 300만
임피던스 제어 ±8%
구리 두께 1온스~6온스
표면 마감 ENIG, OSP, 침수 실버
최대 보드 크기 810×490mm
HDI 기술 마이크로 비아, 비아인패드 지원

전기 기기 회로 기판의 응용

디지털 멀티미터 및 휴대용 테스터

디지털 멀티미터에는 정확한 전압, 전류 및 저항 측정을 제공하기 위해 안정적인 신호 수집 회로가 필요합니다. PCB 설계는 측정 분해능과 장기 교정 안정성에 직접적인 영향을 미칩니다.

당사의 PCB 솔루션은 휴대용 테스트 장비를 위한 컴팩트한 레이아웃, 저전력 설계 및 안정적인 신호 처리 회로를 지원합니다.

오실로스코프 및 신호 분석 장비

오실로스코프와 신호 분석기는 고주파 파형과 빠르게 변화하는 전기 신호를 처리하기 때문에 뛰어난 신호 무결성이 필요합니다.

제어된 임피던스 구조와 최적화된 라우팅 설계는 신호 왜곡을 줄이고 측정 신뢰성을 향상시키는 데 도움이 됩니다.

실험실 측정 시스템

실험실 장비는 반복 가능한 결과를 바탕으로 지속적으로 작동할 것으로 예상됩니다. PCB 신뢰성은 분석 장비, 교정 시스템 및 연구 장비에 특히 중요합니다.

당사의 제조 공정은 긴 테스트 주기에서도 안정적인 작동을 지원합니다.

산업용 모니터링 장비

산업용 측정 시스템은 전기적 소음, 온도 변화, 지속적인 작동이 성능에 영향을 미칠 수 있는 환경에서 작동합니다.

전기 계측기 PCB는 신뢰할 수 있는 측정 정확도가 요구되는 전력 모니터링 시스템, 에너지 분석기 및 산업용 테스트 장비에 널리 사용됩니다.

전기 기기 PCB 제조를 위해 Akeson을 선택하는 이유

Akeson Circuit Co.는 전기 기기 PCB 제조에는 표준 PCB 생산 능력 이상의 것이 필요하다는 것을 이해하고 있습니다. 엔지니어에게는 신호에 민감한 설계, 복잡한 레이어 구조 및 일관된 생산 품질을 지원할 수 있는 제조 파트너가 필요합니다.

시제품 개발부터 대량 생산까지 PCB 생산 과정 전반에 걸쳐 기술 지원을 제공하여 고객이 설계를 최적화하고 제품 신뢰성을 향상시킬 수 있도록 돕습니다.

전기 기기 PCB에 대한 FAQ

전기 기기 PCB가 표준 PCB와 다른 점은 무엇입니까?

전기 계측기 PCB는 측정 정확도가 중요한 애플리케이션용으로 설계되었습니다. 일반 전자보드에 비해 더 나은 신호 제어, 노이즈 감소, 회로 안정성이 요구됩니다.

테스트 장비용 맞춤형 PCB를 제작할 수 있나요?

예. 레이어 구성, 재료 선택, 임피던스 요구 사항, 응용 환경 등 고객 설계를 기반으로 맞춤형 PCB 생산을 지원합니다.

측정 장비에 적합한 PCB 재료는 무엇입니까?

고품질 FR-4 재료가 일반적으로 사용되는 반면, 고급 응용 분야에서는 더 나은 신호 성능을 위해 특정 유전 특성을 가진 재료가 필요할 수 있습니다.

프로토타입과 대량생산을 지원하나요?

예. 프로토타입 검증, 소량 생산, 대규모 제조 서비스를 제공합니다.
