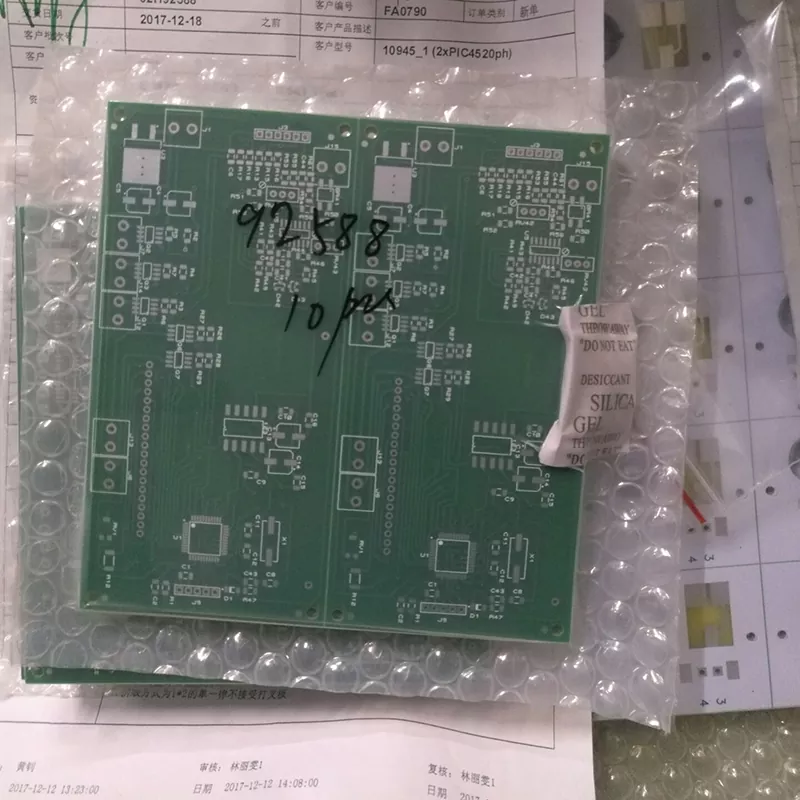

전기 측정 장비 PCB

전기 측정 장비는 약한 아날로그 신호를 처리하는 경우가 많으며, 작은 간섭이라도 최종 판독 정확도에 영향을 미칠 수 있습니다. 기존 전자 제품에 비해 측정 장비에는 더 나은 소음 제어, 안정적인 신호 전송 및 일관된 전기 성능을 제공하는 PCB 설계가 필요합니다.

당사의 PCB는 전자기 간섭(EMI)으로 인한 신호 왜곡을 줄이기 위해 최적화된 트레이스 라우팅, 적절한 접지 구조 및 제어된 임피던스 기술로 설계되었습니다. 이는 측정 정확도가 신호 처리 회로의 안정성에 크게 좌우되는 오실로스코프, 디지털 멀티미터, 전력 분석기와 같은 장비에 특히 중요합니다.

장기간 장비 작동을 위한 열 안정성

많은 전기 측정 장치는 실험실, 생산 라인 또는 테스트 환경에서 지속적으로 작동합니다. 장기간 작동하는 동안 온도 변화는 전기 측정 장비 PCB 전기 특성 및 구성 요소 성능에 영향을 미칠 수 있습니다.

적합한 기판 재료를 선택하고 구리 분포를 최적화함으로써 당사의 PCB 솔루션은 열 안정성을 향상시키고 다양한 작동 조건에서 일관된 측정 성능을 유지하는 데 도움이 됩니다.

복잡한 측정 시스템을 위한 다층 PCB 솔루션

고급 측정 장치를 위한 고밀도 라우팅

최신 측정 장비는 신호 수집, 데이터 처리, 통신 모듈 및 전원 관리 회로를 포함하여 더 작은 인클로저에 더 많은 기능을 통합합니다. 이를 위해서는 더 높은 라우팅 밀도와 더 나은 회로 절연을 갖춘 PCB가 필요합니다.

당사의 다층 PCB 구조는 최대 32개 층을 지원하므로 엔지니어는 민감한 아날로그 회로를 디지털 및 전원 섹션에서 분리할 수 있습니다. 이 설계 접근 방식은 서로 다른 기능 모듈 간의 간섭을 줄이고 전반적인 장비 신뢰성을 향상시킵니다.

다양한 제품 요구 사항에 맞는 유연한 PCB 구조

측정 제품마다 PCB 요구 사항이 다릅니다. 휴대용 테스터는 컴팩트한 크기와 가벼운 디자인에 중점을 두는 반면, 실험실 장비는 더 높은 신호 안정성과 더 복잡한 회로 통합을 요구합니다.

우리는 레이어 구성, 보드 두께, 구리 무게 및 재료 선택을 포함한 애플리케이션 요구 사항을 기반으로 맞춤형 PCB 구조를 제공합니다.

정밀 제조 역량

측정 신뢰성을 지원하는 제조 정확도

측정 장비의 경우 PCB 제조 정밀도는 제품 성능에 직접적인 영향을 미칩니다. 선폭, 레이어 정렬 또는 임피던스 제어의 작은 편차는 신호 전송 품질에 영향을 미칠 수 있습니다.

당사의 제조 역량은 다음과 같습니다:

이러한 기능을 통해 우리는 표준 전자 측정 제품과 고정밀 산업용 장비를 모두 지원할 수 있습니다.

전기 측정 장비 PCB의 재료 선택

적용 조건에 따른 PCB 재료 선택

기판 재료는 전기적 안정성, 내열성 및 신호 성능에 중요한 역할을 합니다. 일반 측정 장비의 경우 FR-4 소재는 비용과 신뢰성 사이에서 균형 잡힌 솔루션을 제공합니다.

더 높은 내열성 또는 향상된 신호 성능이 필요한 응용 분야의 경우 작동 조건에 따라 높은 Tg 재료 또는 특수 고주파 라미네이트를 선택할 수 있습니다.

재료 선택은 작동 온도, 신호 특성, 제품 수명 기대치 및 적용 환경을 기준으로 평가됩니다.

PCB 생산 전반에 걸친 품질 관리

원자재부터 완성된 PCB까지 공정 제어

신뢰할 수 있는 측정 장비에는 모든 생산 배치 전반에 걸쳐 일관된 PCB 품질이 필요합니다. 당사의 품질 관리 프로세스에는 재료 검사, 생산 모니터링 및 최종 전기 테스트가 포함됩니다.

사양 및 전기적 특성을 확인하기 위해 생산 전에 들어오는 재료를 검사합니다. 제조 과정에서 AOI 검사 및 공정 모니터링은 초기 단계에서 잠재적인 결함을 식별하는 데 도움이 됩니다.

배송 전에 완성된 PCB는 전기 테스트와 육안 검사를 거쳐 고객 요구 사항을 충족하는지 확인합니다.

전기 측정 장비 PCB의 응용

실험실 테스트 장비

당사의 PCB는 오실로스코프, 신호 발생기 및 전력 분석 장비를 포함한 실험실 장비에 사용됩니다.

측정 정확도가 테스트 결과에 직접적인 영향을 미치기 때문에 이러한 애플리케이션에는 뛰어난 신호 무결성, 안정적인 전기적 특성, 안정적인 작동이 필요합니다.

휴대용 측정 장치

휴대용 계측기는 전기적 성능을 유지하면서 컴팩트한 PCB 설계가 필요합니다.

당사의 PCB 솔루션은 디지털 멀티미터 및 전자 테스터와 같은 휴대용 장치의 경량 설계를 지원하여 제조업체가 신뢰성을 저하시키지 않고 더 작은 제품 구조를 달성할 수 있도록 돕습니다.

산업용 모니터링 시스템

산업용 측정 장비는 지속적인 작업 조건에서 작동하는 경우가 많으며 강력한 환경 적응성이 필요합니다.

당사의 PCB는 장기적인 안정성이 중요한 에너지 모니터링 시스템, 산업용 분석기 및 전력 품질 테스트 장비와 같은 애플리케이션을 지원합니다.

PCB 개발을 위한 엔지니어링 지원

시제품부터 양산까지 제품 개발 지원

PCB 성능은 초기 단계 설계 결정과 밀접한 관련이 있습니다. 당사의 엔지니어링 팀은 제품 개발 과정에서 고객과 협력하여 PCB 구조를 검토하고 제조 가능성을 최적화하며 잠재적인 생산 위험을 줄입니다.

DFM 분석, 시제품 검증, 생산 지원을 통해 고객이 개발 효율성을 높이고 시제품에서 대량 생산으로 원활하게 전환할 수 있도록 지원합니다.

자주 묻는 질문

전기 측정 장비에 적합한 PCB 유형은 무엇입니까?

전기 측정 장비에는 일반적으로 안정적인 전기 성능, 우수한 노이즈 저항 및 정확한 신호 전송 기능을 갖춘 PCB가 필요합니다. 적합한 PCB 구조는 계측기 유형, 회로 복잡성 및 측정 정확도 요구 사항에 따라 다릅니다.

고정밀 실험실 장비용 PCB를 제조할 수 있습니까?

예. 우리는 높은 신호 안정성과 안정적인 장기 작동이 필요한 실험실 및 산업용 측정 장비를 위한 다층 PCB 제조 솔루션을 제공합니다.

측정 애플리케이션의 PCB 품질을 어떻게 보장합니까?

각 PCB가 성능 및 신뢰성 요구 사항을 충족하는지 확인하기 위해 재료 검사, 생산 모니터링, AOI 검사 및 최종 전기 테스트를 통해 품질이 제어됩니다.
