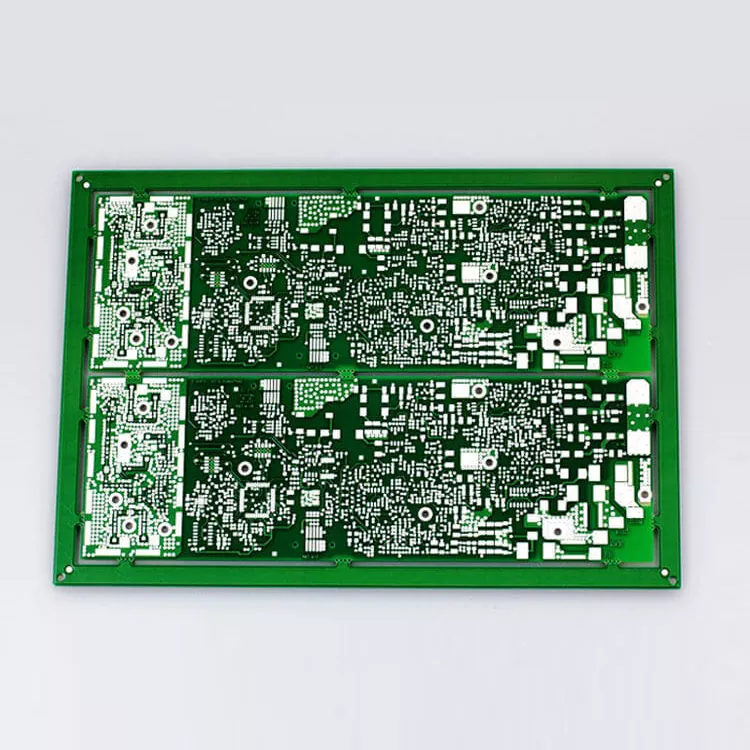

심장 박동기 및 이식형 심장 장치용 심장 박동기 PCB 보드입니다. 이 회로 기판은 심장 전자 장치에 요구되는 콤팩트한 레이아웃, 안정적인 신호 전송, 저전력 작동 및 장기적인 신뢰성을 위해 설계되었습니다. 당사의 PCB 제조는 이식형 의료 기기 애플리케이션을 위한 고밀도 상호 연결, 미세 라우팅 및 맞춤형 솔루션을 지원합니다.
심장박동기는 이식된 장치가 인체 내부에서 수년 동안 안정적으로 작동해야 하기 때문에 가장 까다로운 의료 전자 제품 중 하나입니다. 심박조율기 내부의 PCB는 마이크로컨트롤러, 감지 회로, 전원 관리 장치 및 자극 출력 모듈 간의 통신을 제어합니다.
기존 의료 전자 장치와 달리 심장박동기 PCB 보드 설계는 소형화, 전기적 안정성 및 장기적인 신뢰성 간의 균형을 달성해야 합니다. 제한된 설치 공간에는 고도로 집적된 회로 구조가 필요하며, 민감한 심장 신호에는 소음과 신호 간섭을 세심하게 제어해야 합니다.
Aisen Electronics Co., Ltd.는 심장 장치 개발자를 위한 맞춤형 PCB 제조 솔루션을 제공하여 정밀한 제조 제어와 일관된 전기 성능이 필요한 복잡한 회로 설계를 지원합니다.
장기 심장 장치 작동을 위한 PCB 설계 고려 사항
저전력 전자 시스템 지원
이식형 심장 장치는 제한된 배터리 용량으로 작동하므로 전력 관리가 가장 중요한 설계 고려 사항 중 하나입니다.
심장 박동기 PCB 보드는 배터리 시스템, 제어 회로, 감지 모듈 및 자극 구성 요소 간의 효율적인 전력 분배를 지원해야 합니다. 적절한 레이어 설계와 회로 최적화는 안정적인 장치 작동을 유지하면서 불필요한 전력 손실을 줄이는 데 도움이 됩니다.
Aisen Electronics는 고객과 협력하여 전력 요구 사항, 구성 요소 통합 및 장치 크기 제한에 따라 PCB 구조를 평가합니다.
심장 신호 감지의 정확성 유지
심박조율기는 민감한 감지 회로를 사용하여 심장 활동을 모니터링하고 자극이 필요한 시기를 결정합니다. 이러한 낮은 수준의 신호는 다른 회로 섹션의 전기 노이즈에 의해 쉽게 영향을 받을 수 있습니다.
PCB 레이아웃은 전력 및 자극 회로에서 민감한 감지 경로를 분리하는 데 중요한 역할을 합니다. 적절한 스택업 설계, 접지 방법 및 임피던스 제어를 통해 정확한 신호 처리가 필요한 애플리케이션에 대해 PCB 성능을 향상시킬 수 있습니다.
소형화된 이식형 디자인 지원
공간 제한은 이식형 의료 전자 장치의 주요 과제입니다. 심장 박동기 제조업체에는 장치 크기를 늘리지 않고도 더 많은 기능을 통합하는 소형 회로 기판이 필요합니다.
고밀도 PCB 기술을 통해 엔지니어는 더 미세한 라우팅, 더 작은 비아 구조 및 향상된 부품 배치 효율성을 달성할 수 있습니다. Aisen Electronics는 소형 의료 전자 애플리케이션을 위한 HDI 및 다층 PCB 제조를 지원합니다.
심장박동기 애플리케이션을 위한 고밀도 PCB 제조
심장 박동기 PCB는 여러 기능 회로가 매우 작은 영역 내에서 작동해야 하기 때문에 복잡한 라우팅이 필요한 경우가 많습니다.
Aisen Electronics는 고밀도 설계를 지원하는 다층 PCB 제조를 제공합니다. 제조 공정은 생산 중 일관된 레이어 정렬, 안정적인 구리 연결 및 안정적인 전기 특성을 유지하는 데 중점을 둡니다.
일반적인 제조 기능은 다음과 같습니다.
사양
능력
레이어 수
1-32개의 층
보드 두께
0.3mm-5.0mm
최소 선 너비/간격
0.076mm
최소 비아 크기
0.1mm
구리 두께
최대 6온스
임피던스 제어
±8-10%
최종 PCB 구조는 회로 복잡성, 구성 요소 요구 사항 및 장치 설계 목표에 따라 결정됩니다.
이식형 의료용 PCB 제조에 대한 신뢰성 요구 사항
심박조율기 PCB는 의료기기의 전체 서비스 수명 동안 안정적인 성능을 유지해야 합니다. 따라서 PCB 생산의 작은 변화가 전기 연결과 장기적인 신뢰성에 영향을 미칠 수 있으므로 제조 일관성이 중요합니다.
Aisen Electronics는 재료 검사, 내부층 제조, 적층, 드릴링, 구리 도금, 솔더 마스크 처리 및 표면 마감을 포함한 중요한 생산 프로세스를 제어합니다.
완성된 보드는 배송 전 AOI 검사, 전기 테스트, 최종 품질 검증 등의 검사 절차를 거쳐 고객 사양을 충족하는지 확인합니다.
표면 처리 선택
표면 처리 선택은 납땜 성능, 부품 연결 안정성 및 장기 보관 조건에 영향을 미칩니다.
심박조율기 PCB 애플리케이션의 경우 Aisen Electronics는 설계 요구 사항에 따라 다양한 표면 마감 옵션을 제공합니다. ENIG는 정밀 납땜에 적합한 평평한 표면을 제공하기 때문에 미세 피치 부품 조립에 일반적으로 선택됩니다. 조립 요구 사항 및 적용 조건에 따라 OSP 및 침지 은색과 같은 기타 마감재를 고려할 수 있습니다.
적절한 표면 마감은 PCB 구조, 부품 유형 및 예상 제품 요구 사항에 따라 선택됩니다.
심장 전자 장치에 대한 PCBA 제조 지원
심장 박동기 제조업체에는 PCB 제조뿐 아니라 일관된 조립 공정도 필요합니다. 부품 배치 정확도와 납땜 품질은 최종 전자 어셈블리의 성능에 직접적인 영향을 미칩니다.
Aisen Electronics는 SMT 조립, 스루홀 처리, 부품 소싱 지원 및 생산 테스트를 포함한 PCB 조립 서비스를 제공합니다.
당사의 조립 능력은 고밀도 구성요소를 갖춘 소형 전자 설계를 지원하여 고객이 PCB 프로토타입에서 안정적인 생산으로 전환할 수 있도록 돕습니다.
엔지니어링 지원
이식형 의료 전자 장치의 개발은 대량 생산에 앞서 신중한 평가가 필요합니다. PCB 설계에서는 전기적 성능, 제조 가능성, 부품 가용성 및 조립 제한 사항을 고려해야 합니다.
Aisen Electronics는 DFM 검토, PCB 스택업 분석, 라우팅 평가 및 생산 준비 지침을 포함한 엔지니어링 지원을 제공합니다.
초기 엔지니어링 커뮤니케이션은 가능한 제조 문제를 식별하고 프로토타입 설계에서 대량 생산으로의 전환을 개선하는 데 도움이 됩니다.
응용
Aisen Electronics는 다음 분야에 사용되는 전자 시스템에 대한 PCB 제조 지원을 제공합니다.
이식형 심박조율기
심장 모니터링 장치
이식형 심장 전자장치
휴대용 심장 건강 관리 장비
의료 감지 시스템
다양한 심장 애플리케이션에는 장치 크기, 전력 요구 사항, 신호 감도 및 작동 환경에 따라 다양한 PCB 구조가 필요합니다.
자주 묻는 질문
심장 박동기 PCB가 표준 의료용 PCB와 다른 점은 무엇입니까?
심장박동기 PCB는 이식형 심장기기에 사용되기 때문에 장기적인 작동 안정성, 컴팩트한 설계 구조, 저전력 성능, 정확한 신호 처리가 필요합니다.
이식형 심장 장치에 적합한 PCB 기술은 무엇입니까?
다층 PCB 및 HDI 기술은 안정적인 전기 연결을 유지하면서 더 작은 공간에 더 많은 회로 기능을 통합할 수 있기 때문에 일반적으로 사용됩니다.
Aisen Electronics는 맞춤형 심박조율기 PCB 보드를 제조할 수 있습니까?
예. Aisen Electronics는 고객 설계 파일, 기술 사양 및 조립 요구 사항을 기반으로 맞춤형 PCB 제조를 제공합니다.
Aisen Electronics는 심장박동기 PCB 보드를 제공합니까?
예. 맞춤형 전자 제품에 대한 SMT 조립, 스루홀 조립, 부품 소싱 및 테스트 서비스를 지원합니다.
Aisen Electronics는 PCB 신뢰성을 어떻게 제어합니까?
PCB 신뢰성은 제조 과정에서 재료 검사, 공정 모니터링, AOI 검사, 전기 테스트 및 최종 검증을 통해 제어됩니다.
Aisen Electronics와 심장 박동기 PCB 프로젝트에 대해 토론하세요
이식형 심장 장치용 PCB 보드를 개발하려면 전기 성능, 소형화, 제조 일관성 및 장기 작동 요구 사항을 신중하게 고려해야 합니다.
Aisen Electronics Co., Ltd.는 의료 전자 회사와 협력하여 프로토타입 개발부터 생산 제조까지 PCB 제조 및 조립 지원을 제공합니다.
프로젝트 요구 사항을 평가하기 위해 PCB 도면, Gerber 파일, 레이어 사양, 구성 요소 요구 사항 또는 어셈블리 세부 정보와 같은 정보를 제공할 수 있습니다. 당사의 엔지니어링 팀은 귀하의 요구 사항을 검토하고 제조 피드백을 제공할 것입니다.
맞춤형 심장 박동기 PCB 제조 및 조립 요구 사항에 대해서는 다음 연락처로 문의하십시오.
