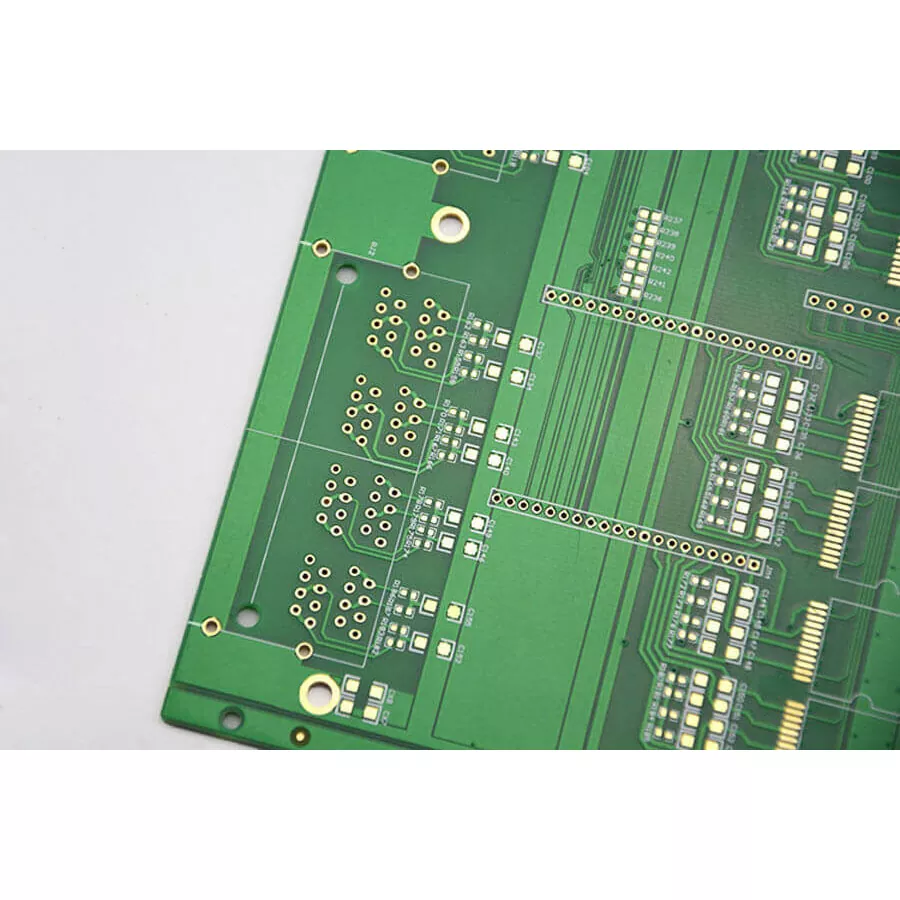

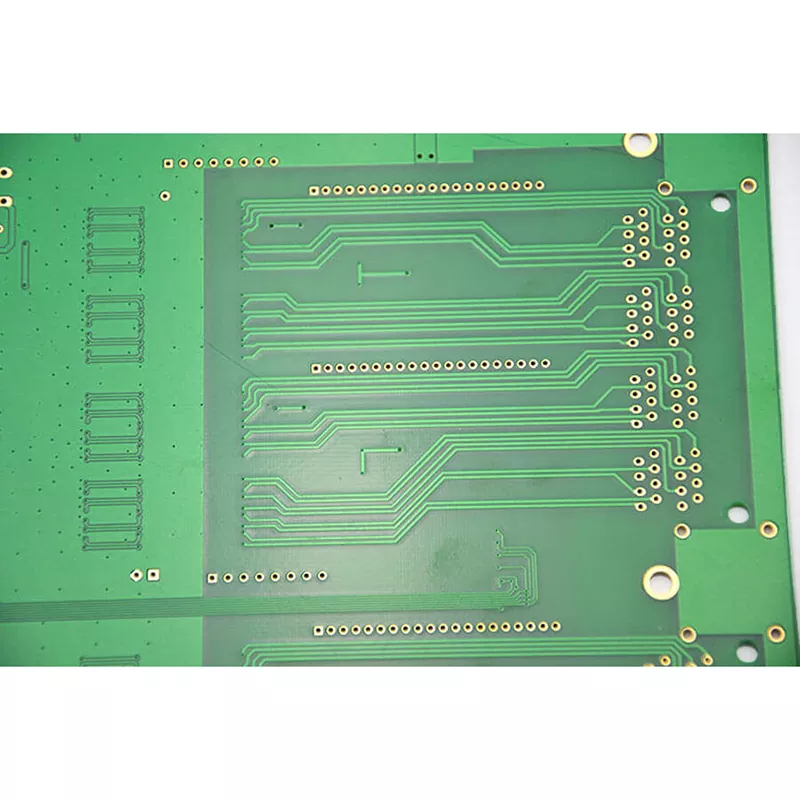

전기 근육 자극 장비 PCB

창의적인 웰니스 혁신이나 회복 회복 장치를 만들고 계십니까? 당사의 전기 근육 자극 장비 PCB는 귀하의 품목이 요구하는 정확성과 흔들리지 않는 품질을 전달합니다. EMS 장치에는 제어된 전기 비트를 안전하게 제공하기 위해 최신 회로가 필요하다는 것을 알고 있습니다. 이것이 바로 우리의 전문 제작 준비가 각 보드가 실행과 보안 모두에 대해 가장 높은 기준을 충족하도록 보장하는 이유입니다. 귀하가 고객 건강 장치를 만들든 능숙하고 유용한 장비를 만들든, 당사의 품목 제작 능력은 귀하의 성공을 위한 기반을 제공합니다.

문의 보내기

제품 설명

전기 근육 자극 장비는 출력 펄스, 전류 레벨 및 채널 전환을 정밀하게 제어해야 합니다. EMS 장치 내부의 PCB는 마이크로 컨트롤러, 자극 드라이버, 전원 관리 회로 및 사용자 제어 시스템을 연결합니다. 회로 설계의 불안정성은 펄스 정확도와 장치 일관성에 영향을 미칠 수 있습니다.

Aisen Electronics Co., Ltd.는 재활 기기, 피트니스 회복 제품 및 휴대용 자극 장비용 전기 근육 자극 장비 PCB를 제조합니다. 당사의 PCB 제조는 안정적인 신호 라우팅, 제어된 전류 경로, 컴팩트한 회로 레이아웃 및 장기적인 장치 작동을 위한 생산 일관성에 중점을 둡니다.

EMS 장비의 PCB 설계 요구 사항

일반 제어 보드와 달리 EMS PCB는 동일한 보드에서 디지털 제어 신호와 자극 출력 회로를 모두 처리해야 합니다. 레이아웃은 간섭을 줄이기 위해 전원 섹션에서 민감한 제어 신호를 분리해야 합니다.

PCB 개발 중 주요 고려 사항은 다음과 같습니다.

자극 출력 회로의 전류 경로 설계
전기적 노이즈를 줄이기 위한 접지 구조
안정적인 신호 전송을 위한 부품 배치
전원 및 제어회로 보호 설계

이러한 요소는 자극 정확도와 제품 작동 안정성에 직접적인 영향을 미칩니다.

펄스 출력 시스템을 위한 제어 회로 설계

EMS 장치의 핵심 기능은 제어된 전기 펄스를 생성하는 것입니다. PCB는 제어 칩, 드라이버 회로 및 출력 인터페이스 간의 안정적인 연결을 유지해야 합니다.

Aisen Electronics는 다음을 통해 PCB 구조를 지원합니다.

목	능력
레이어 수	1-32개의 층
최소 선 너비/간격	3/3밀
보드 두께	0.3-5.0mm
구리 두께	최대 6온스
최소 레이저 경유	0.1mm
임피던스 제어	±8% 가능
HDI 구조	1+N+1 / 2+N+2

이러한 기능은 다중 제어 채널과 통합 전자 기능을 갖춘 소형 EMS 설계를 지원합니다.

휴대용 EMS 장치용 PCB 구조

많은 EMS 제품은 휴대용 또는 웨어러블 장치로 설계되었습니다. 제한된 내부 공간은 어셈블리 신뢰성에 영향을 주지 않으면서 더 높은 회로 밀도를 요구합니다.

소형 EMS 장비의 경우 Aisen Electronics는 다음을 제공합니다.

집적 회로용 다층 PCB 구조
더 작은 구성 요소 레이아웃을 위한 HDI 기술
고밀도 설계를 위한 정밀한 라우팅
공간이 제한된 어셈블리를 위한 유연한 PCB 옵션

이러한 제조 기능을 통해 설계자는 자극 제어, 충전 회로, 디스플레이 및 무선 모듈을 더 작은 제품 하우징에 통합할 수 있습니다.

제조 공정 관리

전기 근육 자극 장비 PCB 생산에는 회로 변화가 제품 성능에 영향을 미칠 수 있으므로 안정적인 제조 정확도가 필요합니다.

우리의 생산 과정은 다음과 같습니다:

재료검사
→ 내층 회로 형성
→ 레이어 정렬 및 적층
→ 정밀 드릴링
→ 구리 도금
→ 회로 패턴 형성
→ 표면 처리
→ AOI 검사
→ 전기 테스트

다층 기판의 경우 내부 회로 간의 연결 신뢰성을 유지하기 위해 층 등록 및 구리 두께를 신중하게 제어합니다.

재료 및 표면 마감

다양한 EMS 제품은 작동 환경과 조립 방법에 따라 요구 사항이 다릅니다.

표면 마감	애플리케이션
ENIG	미세 피치 IC 부품 및 소형 컨트롤러
OSP	비용에 민감한 소비자 EMS 제품
무연 HASL	표준 제어 보드
침수 은/주석	특정 전기 요구 사항

적절한 표면 처리는 부품 유형, 납땜 공정 및 예상 제품 수명에 따라 선택됩니다.

EMS 제품용 PCBA 제조

Aisen Electronics는 EMS 장비 제조업체에 PCB 조립 서비스도 제공합니다.

조립 기능에는 다음이 포함됩니다.

SMT 부품 배치
마이크로컨트롤러 어셈블리
전원 관리 회로 조립
기능 테스트
생산 일괄 지원

01005 칩과 같은 소형 패키지부터 대형 IC 패키지까지 부품을 제품 요구 사항에 따라 처리할 수 있습니다.

생산 중 품질 검사

EMS 애플리케이션의 경우 PCB 결함이 장치 제어 정확도에 영향을 미칠 수 있습니다. 생산 위험을 줄이기 위해 각 배치는 정의된 검사 절차를 따릅니다.

점검	목적
IQC	들어오는 자료를 확인하세요
IPQC	생산 공정 모니터링
AOI	회로 결함 감지
전기 테스트	회로 연결 확인
FQC/OQC	완제품 품질 확인

품질 추적을 지원하기 위해 각 배치에 대한 생산 기록이 유지됩니다.

응용

EMS PCB 보드는 다음 용도로 사용됩니다.

제품 유형	PCB 기능
근육 자극기	펄스 생성 및 전류 제어
재활 장비	치료 프로그램 제어
스포츠 회복 장치	다중 채널 자극 관리
웨어러블 EMS 제품	컴팩트한 전자 통합
홈 웰니스 장비	사용자 제어 및 전원 관리

EMS PCB와 일반 제어 PCB

목	EMS PCB	일반 제어 PCB
주요 기능	전기 자극 출력 제어	기본적인 전자 기능 제어
회로 요구 사항	펄스 정확도 및 전류 안정성	일반 신호 및 전력 제어
레이아웃 초점	신호 분리 및 출력 제어	구성 요소 연결
신뢰성 요구사항	출력이 사용자 작업에 영향을 미치기 때문에 더 높습니다.	용도에 따라 다름
