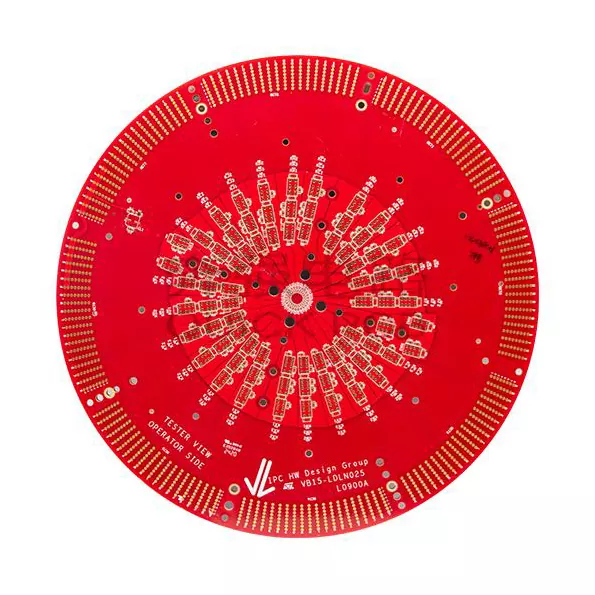

반도체 테스트 PCB

반도체 테스트에는 기존 전자 애플리케이션에 비해 훨씬 더 높은 수준의 전기 제어가 필요합니다.

IC 검증 및 생산 테스트 중에 신호 전송, 임피던스 또는 PCB 구조의 작은 변화라도 측정 결과에 영향을 미칠 수 있습니다.

Aisen Electronics는 반복 가능한 테스트 성능, 정밀한 신호 전송 및 장기적인 신뢰성이 필요한 애플리케이션을 지원하기 위해 전기적 특성이 제어된 반도체 테스트 PCB를 개발합니다.

반도체 테스트 PCB에 특별한 설계 고려 사항이 필요한 이유

반도체 테스트 보드는 단순한 회로 연결 플랫폼이 아닙니다. 이는 테스트 장비가 장치 성능을 얼마나 정확하게 측정하는지 직접적인 영향을 미칩니다.

PCB는 다음을 처리해야 합니다.

• 고속 디지털 신호
• 민감한 아날로그 신호
• 다중 전력 도메인
• 미세 피치 구성 요소 연결
• 반복되는 테스트 주기

적절한 PCB 스택업 설계, 임피던스 제어, 접지 전략 및 재료 선택은 테스트 정확도를 유지하는 데 중요한 요소입니다.

반도체 테스트를 위한 신호 무결성 제어

신호 품질은 반도체 테스트 애플리케이션에서 가장 중요한 요구 사항 중 하나입니다.

고속 테스트 신호는 다음의 영향을 받을 수 있습니다.

• 신호 반사
• 누화
• 전송 손실
• 전자기 간섭

Aisen Electronics는 테스트 중에 안정적인 신호 전송을 유지하는 데 도움이 되도록 제어된 임피던스와 최적화된 라우팅 구조를 갖춘 PCB 설계를 지원합니다.

주요 설계 고려 사항은 다음과 같습니다.

• 차동 임피던스 제어
• 짧고 최적화된 신호 경로
• 레이어 스택업 최적화
• 접지기준 관리

고급 테스트 보드를 위한 고밀도 상호 연결 기능

최신 반도체 패키지는 테스트 복잡성을 증가시키면서 계속해서 소형화되고 있습니다.

고급 반도체 테스트 PCB에는 종종 다음이 필요합니다.

• 미세한 추적 라우팅
• 마이크로 비아
• 조밀한 부품 배치
• 다층 상호 연결

Aisen Electronics는 컴팩트한 레이아웃과 정밀한 전기 연결이 필요한 애플리케이션을 위한 HDI PCB 제조를 지원합니다.

일반적인 기능은 다음과 같습니다.

반도체 테스트 PCB 애플리케이션

IC 기능 테스트

기능 테스트 시스템에는 테스트 장비와 반도체 장치 간의 안정적인 신호 전송이 필요합니다.

PCB 설계는 컨트롤러, 테스트 소켓 및 장치 인터페이스 간의 정확한 통신을 지원해야 합니다.

웨이퍼 및 패키지 테스트

웨이퍼 수준 및 패키지 수준 테스트에는 매우 정확한 전기 측정이 포함됩니다.

PCB 성능은 다음과 같은 영향을 미칩니다.

• 테스트 반복성
• 신호 정확도
• 측정 일관성

자동차 반도체 검증

자동차 칩은 차량 시스템에 들어가기 전에 광범위한 테스트가 필요합니다.

자동차 반도체 검증에 사용되는 테스트 PCB에는 더 높은 신뢰성과 안정적인 전기적 성능이 필요합니다.

응용 분야는 다음과 같습니다.

• 전원 관리 IC 테스트
• 자동차 컨트롤러 테스트
• 센서 칩 검증

전력 반도체 테스트

전력 장치는 테스트 중에 더 높은 전기 및 열 부하를 생성합니다.

전력 반도체 테스트를 위한 PCB 설계에는 다음이 필요합니다.

• 무거운 구리 구조
• 열 관리
• 고전류 성능
• 전기적 절연

반도체 테스트 PCB와 표준 PCB

반도체 테스트 보드 제조 공정

PCB 변형이 테스트 결과에 영향을 미칠 수 있으므로 반도체 테스트 애플리케이션에는 더욱 엄격한 제조 제어가 필요합니다.

Aisen Electronics는 다음을 포함한 중요한 생산 단계를 관리합니다.

자재 및 누적 제어

재료 선택 및 레이어 구성은 신호 속도, 주파수 요구 사항 및 테스트 조건에 따라 평가됩니다.

정밀 회로 형성

정밀한 제조 공정은 조밀한 반도체 테스트 레이아웃을 위한 정확한 트레이스 치수를 보장합니다.

전기적 검증

각 PCB는 전기 검사를 거쳐 다음 사항을 확인합니다.

• 회로 연속성
• 절연 성능
• 임피던스 요구 사항

최종 품질 검사

배송 전에 보드의 치수 정확도, 표면 품질 및 제조 일관성을 검사합니다.

반도체 테스트 애플리케이션을 위한 재료 선택

다양한 테스트 환경에는 다양한 PCB 재료가 필요합니다.

재료 선택은 다음을 고려할 수 있습니다.

• 신호 주파수
• 열 요구 사항
• 치수 안정성
• 유전체 성능

고속 반도체 테스트 애플리케이션의 경우 적합한 기판 재료를 사용하면 신호 손실을 줄이고 측정 신뢰성을 향상시킬 수 있습니다.

반도체 테스트 장비에 대한 PCBA 지원

Aisen Electronics는 반도체 테스트 장비 제조업체에 PCB 조립 서비스를 제공합니다.

서비스에는 다음이 포함됩니다.

• 부품 소싱
• SMT 조립
• 정밀한 부품 배치
• 전기 테스트
• 기능 검증

이를 통해 고객은 단일 제조 파트너로부터 완전한 테스트 시스템 어셈블리를 얻을 수 있습니다.

품질 관리

반도체 테스트 장비는 반복되는 생산 배치 전반에 걸쳐 일관된 PCB 성능을 요구합니다.

Aisen Electronics는 다음을 포함한 품질 관리를 적용합니다.

• 입고 자재 검사
• 자동 광학 검사(AOI)
• 전기 테스트
• 공정 모니터링
• 최종검사

각 생산 배치는 제조 일관성을 유지하기 위해 모니터링됩니다.

반도체 테스트 PCB 개발을 위한 엔지니어링 지원

반도체 테스트 프로젝트에는 PCB 제조업체와 장비 설계자 간의 긴밀한 협력이 필요한 경우가 많습니다.

Aisen Electronics는 다음을 포함한 엔지니어링 지원을 제공합니다.

• PCB 스택업 권장 사항
• 신호 무결성 검토
• 제조 가능성 분석
• 생산 최적화

이를 통해 고객은 대량 생산 전에 설계 위험을 줄일 수 있습니다.

FAQ

반도체 테스트 장비에서 회로 기판은 어떤 역할을 합니까?

회로 기판은 측정 및 검증 프로세스 중에 테스트 시스템과 반도체 장치 사이의 전기적 연결을 제공합니다. 반복되는 테스트 조건에서 안정적인 성능을 유지하면서 테스트 신호를 정확하게 전송해야 합니다.

테스트 애플리케이션에 더 높은 PCB 제조 정확도가 필요한 이유는 무엇입니까?

반도체 테스트에는 매우 작은 신호 변화와 고속 전기 측정이 포함됩니다. 선폭 정확도, 임피던스 일관성, 구리 두께 및 레이어 정렬과 같은 제조 요소는 테스트 신뢰성에 직접적인 영향을 미칠 수 있습니다.

임피던스 제어는 어떻게 테스트 성능을 향상시킵니까?

제어된 임피던스는 고속 전송 중에 신호 무결성을 유지하는 데 도움이 됩니다. 이는 신호 반사 및 왜곡을 줄여줍니다. 이는 고급 IC 테스트 및 고주파 신호와 관련된 응용 분야에 특히 중요합니다.

HDI 기술은 고급 테스트 플랫폼에 적합합니까?

예. HDI 구조를 사용하면 레이저 마이크로비아 및 미세 라인 회로를 통해 보다 컴팩트한 라우팅이 가능합니다. 제한된 보드 공간과 고밀도 연결이 필요한 테스트 시스템에 적합합니다.

어떤 유형의 반도체 애플리케이션에 이러한 회로 솔루션을 사용할 수 있습니까?

이 보드는 IC 검증 장비, 반도체 검사 시스템, 칩 테스트 플랫폼, 전력 장치 테스트 및 전자 부품 검증 장비에 일반적으로 사용됩니다.

양산 전 프로토타입 개발을 지원할 수 있나요?

예. Aisen Electronics는 초기 설계 검토 및 프로토타입 제조부터 대량 생산까지 엔지니어링 지원을 제공합니다. 이를 통해 고객은 대규모 제조 전에 전기 성능을 검증하고 설계를 최적화할 수 있습니다.

완전한 조립 및 테스트 서비스를 제공합니까?

예. PCB 제조 외에도 Aisen Electronics는 프로젝트 요구 사항에 따라 부품 소싱, SMT 조립, 검사 및 전기 테스트를 포함한 PCBA 서비스를 지원합니다.

Aisen Electronics와 함께 반도체 테스트 PCB 프로젝트를 시작하세요

Aisen Electronics Co., Ltd.는 반도체 테스트 장비 제조업체에 정밀 PCB 제조 솔루션을 제공합니다.

우리의 초점은 PCB 생산뿐만 아니라 고객이 안정적인 전기 성능, 정확한 테스트 결과 및 안정적인 장기 작동을 달성하도록 돕는 것입니다.

다음 주소로 문의하세요.violet@akesonpcb.com반도체 테스트 PCB 요구 사항에 대해 논의합니다.
