반도체 패키징 PCB

진보된 회로 기판 제조의 신뢰할 수 있는 협력업체인 Shenzhen Aisen Electronics Co., Ltd.에 오신 것을 환영합니다. 우리의 고품질을 전문으로 전달하는 최첨단 사무실 반도체 패키징 PCB 고급 장치의 요구되는 전제 조건을 충족하는 배열입니다. 단층 시트가 필요한지 여부 또는 복잡한 32층 계획을 통해 정확한 설계와 견고한 제작 형태를 결합하여 전자 제품을 제공합니다. 삶의 발전. 우리의 전문성은 자동차, 고객 장치, 기계 제어 및 제어 공급에 걸쳐 있습니다. 응용 프로그램.

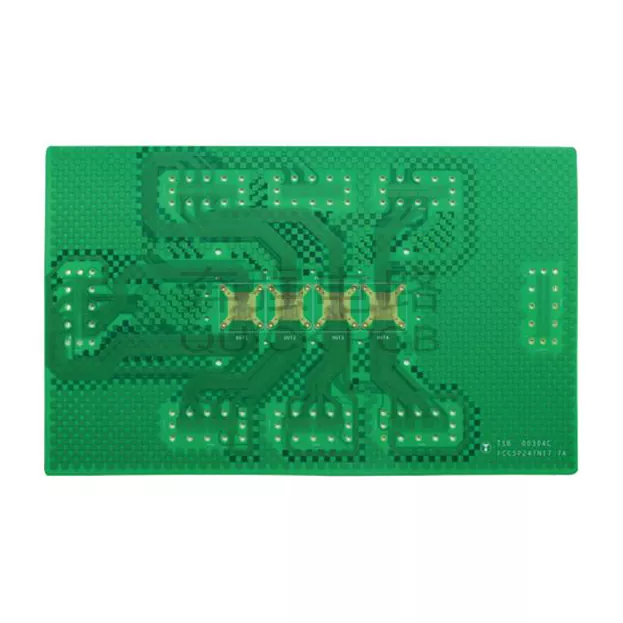

반도체 패키징 공정 PCB란 무엇입니까?

귀하의 전자 기기를 현대적인 놀라움으로 생각하십시오. 아이템은 모든 부분을 인터페이스하는 시설 역할을 합니다. 함께. 이 특수 회로 시트는 반도체 칩과 외부 사이의 기본적인 상호 연결을 제공합니다. 세계.

당사의 시트는 필수 플래그 지시부터 복잡한 제어 전달까지 모든 것을 처리합니다. 그들은 다른 번들을 지원합니다 BGA, QFN 및 진행된 플립칩 발전을 계산합니다. 제작 핸들에는 특별한 정확성이 필요합니다. 극미한 구성 요소 간의 견고한 연관성을 보장합니다.

우리의 제조 역량

다층 기판 생산

우리의 다층 제작은 포괄적인 25단계 준비를 거쳐 이루어집니다. 직물 평가에 접근하는 것부터 시작됩니다. 내부 레이어 처리, 커버 및 드릴링을 통해 진행됩니다.

주요 단계는 다음과 같습니다.

· 최소 0.2mm 구멍으로 정밀 드릴링

· 안정적인 연결을 위한 고급 PTH 도금

· 중요한 단계의 AOI 검사

· 전문 솔더 마스크 적용

· 다양한 표면 처리 옵션

양면기판 제조

덜 어려운 응용 분야의 경우 당사의 양면 시트는 더 빠른 처리 시간과 함께 놀라운 실행을 제공합니다. 는 간소화된 20단계 준비는 동일한 품질 벤치마크를 유지하면서 생성 시간을 단축합니다.

기술 사양

레이어 구성

· 단일~32개 레이어 사용 가능

· 최대 패널 크기: 650mm × 750mm

· 보드 두께 범위: 0.3mm~5.0mm

· 구리 두께: 최대 6 OZ

정밀한 기능

· 최소 선 너비: 0.076mm(3 MIL)

· 최소 비아 크기: 0.1mm(마이크로 비아)

· 임피던스 허용오차: ±8%(특수 기능)

· 홀 구리 두께: ≥25μm

고급 기능

· HDI 기술: 1+N+1 및 2+N+2 구성

· 가로세로 비율: 최대 12:1

· BGA 지원: 최소 0.22mm 직경

· 구성요소 간격: 0.14mm만큼 좁음

PCBA 조립 서비스

PCB 제조 외에도 당사는 완벽한 조립 솔루션을 제공합니다. 당사의 PCBA 역량은 다음과 같습니다:

부품 배치 정밀도

· 최소 구성요소 크기: 01005 칩(특수 기능)

· 최대 구성요소 높이: 13mm

· 배치 정확도: ±0.025mm

· BGA 피치: 최저 0.38mm

품질 관리

· 솔더 페이스트 두께 제어: ±0.03mm

· 구성요소 이동 정밀도: ≤0.10mm

· 최소 간격: 부품 간 0.25mm

산업 응용

자동차 전자

우리의 자동차 등급반도체 패키징 PCB 솔루션은 엄격한 신뢰성 요구 사항을 충족합니다. 우리는 다음을 위한 보드를 제조합니다:

· 엔진 제어 장치

· 안전 시스템

· 전기차 전력 관리

· 고급 운전자 지원 시스템

가전제품

스마트폰에서 스마트 홈 장치에 이르기까지 당사의 보드는 다음을 지원합니다.

· 고밀도 구성 요소 통합

· 소형화된 폼 팩터

· 향상된 신호 무결성

· 비용 효율적인 생산

산업 제어 시스템

다음을 포함하여 열악한 환경을 위한 견고한 설계:

· 모터 제어 보드

· 센서 인터페이스

· 통신 모듈

· 배전 시스템

전원 공급 장치 애플리케이션

다음을 위한 전문 솔루션:

· 에너지 저장 시스템

· 태양광 인버터

· LED 드라이버

· 배터리 관리 시스템

품질 보증

우리는 생산 전반에 걸쳐 엄격한 품질 표준을 유지합니다.

품질 목표

· 제품 수율: ≥99.8%

· 정시 배송: ≥99%

· 고객 만족도: ≥98%

· 불만율: 0.5% 이하

테스트 프로토콜

모든 보드는 다음을 포함한 포괄적인 테스트를 거칩니다.

· 전기 테스트(ET)

· 자동 광학 검사(AOI)

· 최종 품질 관리(FQC)

· 발신 품질 보증(OQC)

배송 일정

우리는 시장 출시 시기의 압박을 잘 알고 있습니다. 우리의 생산 일정은 다음과 같습니다:

빠른 샘플

· 단면/양면: 1~3일

· 4레이어 보드: 3~4일

· 복합 다층: 5~10일

생산량

· 표준 보드: 7~16일

· 복잡한 디자인: 16~20일 이상

· 급한 주문: 빠른 서비스를 원하시면 연락주세요.

표면 처리 옵션

다양한 마무리 옵션 중에서 선택하세요:

· HASL(납 및 무연)

· ENIG(무전해 니켈 침지 금)

· OSP(유기 납땜성 보존제)

· 침수 은/주석

· 에지 커넥터용 하드 골드

왜 Akeson 회로를 선택해야 합니까?

우수성을 향한 우리의 약속은 제조를 넘어 확장됩니다. 우리는 다음을 제공합니다:

· 설계 최적화를 위한 기술 상담

· 생산 문제 예방을 위한 DFM 분석

· 프로토타입부터 대량 생산까지 유연한 수량

· 추적성을 위한 포괄적인 문서

반도체 산업은 완벽함을 요구합니다. 우리의 고급반도체 패키징 PCB 제조 능력은 귀하의 제품이 가장 높은 표준을 충족하도록 보장합니다. 초기 디자인 상담부터 최종 배송, 우리는 전자 혁신의 파트너입니다.

다음 프로젝트에 대해 논의할 준비가 되셨나요? 기술팀에 문의하세요.violet@akesonpcb.com 우리의 전문 지식이 어떻게 귀하의 디자인에 생명을 불어넣을 수 있는지 알아보세요. 전자제품의 미래를 함께 만들어 갑시다.
