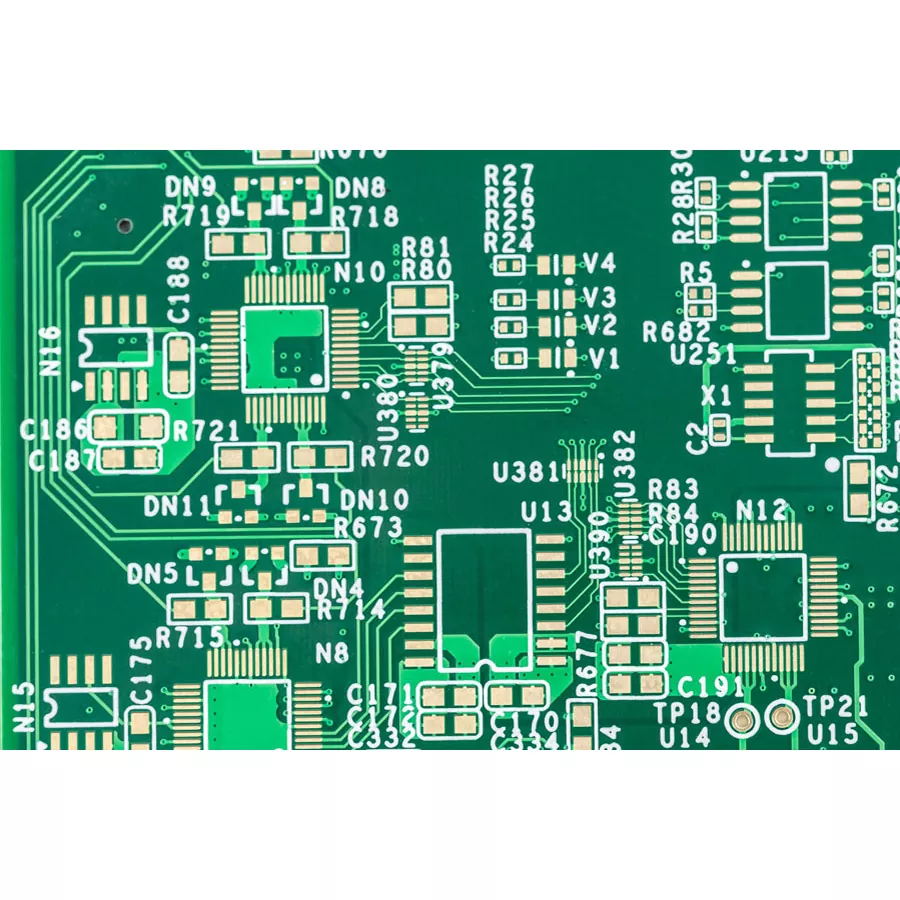

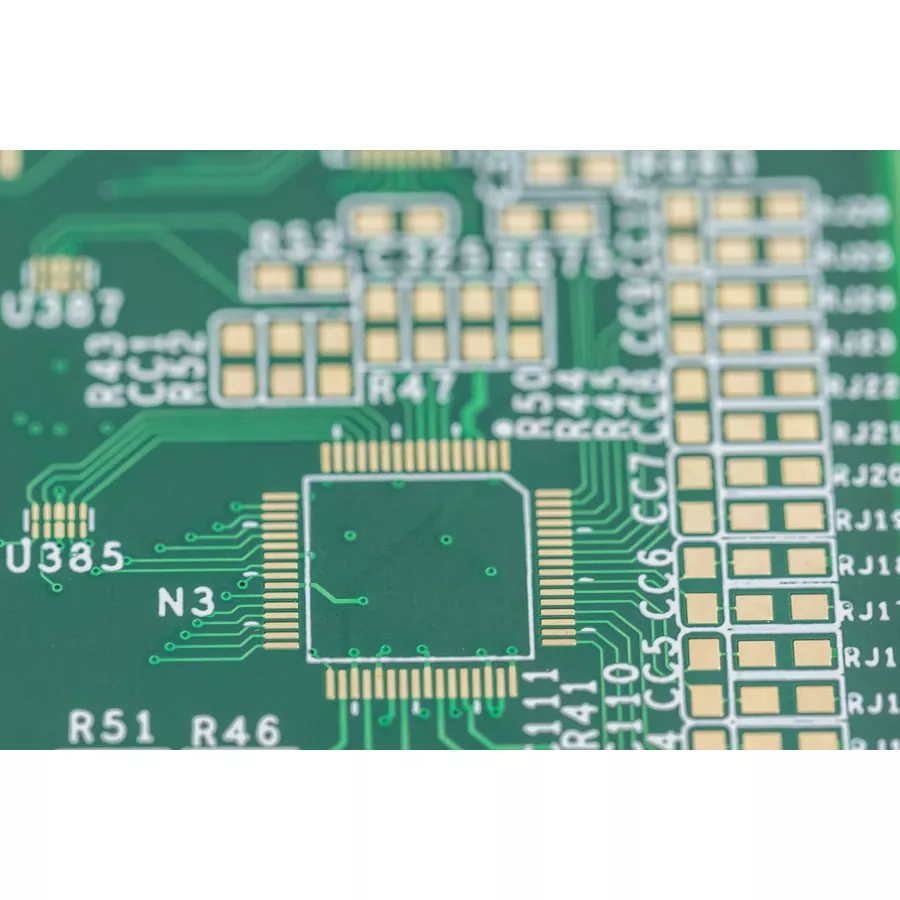

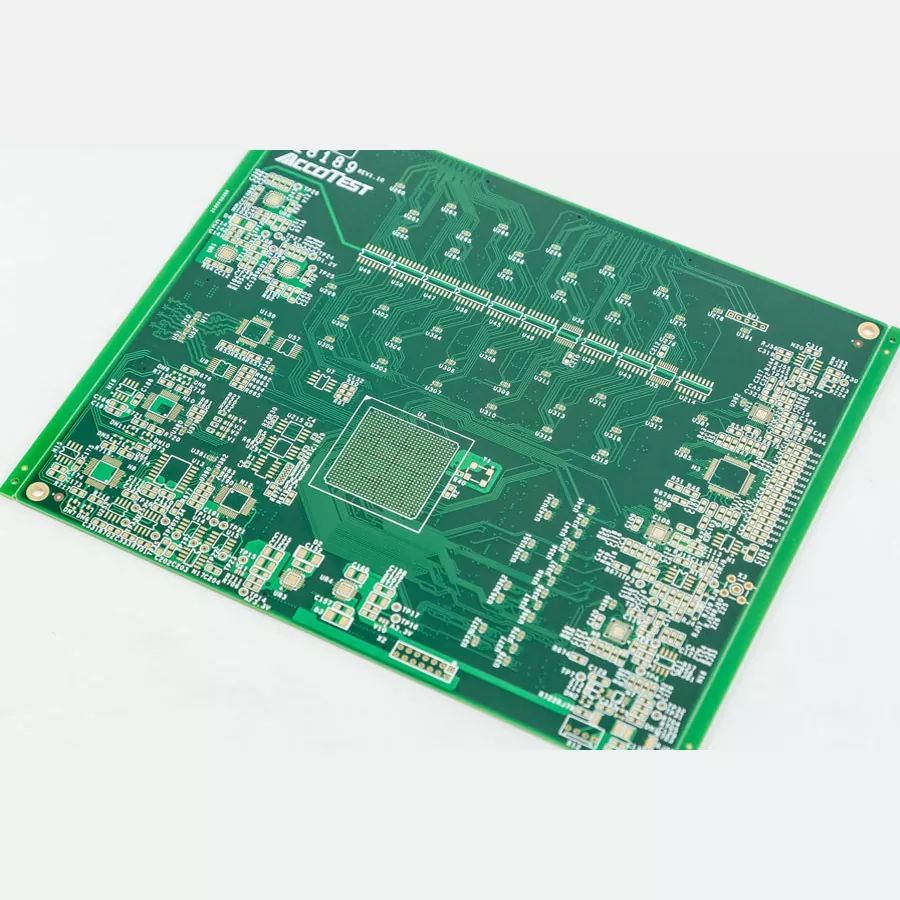

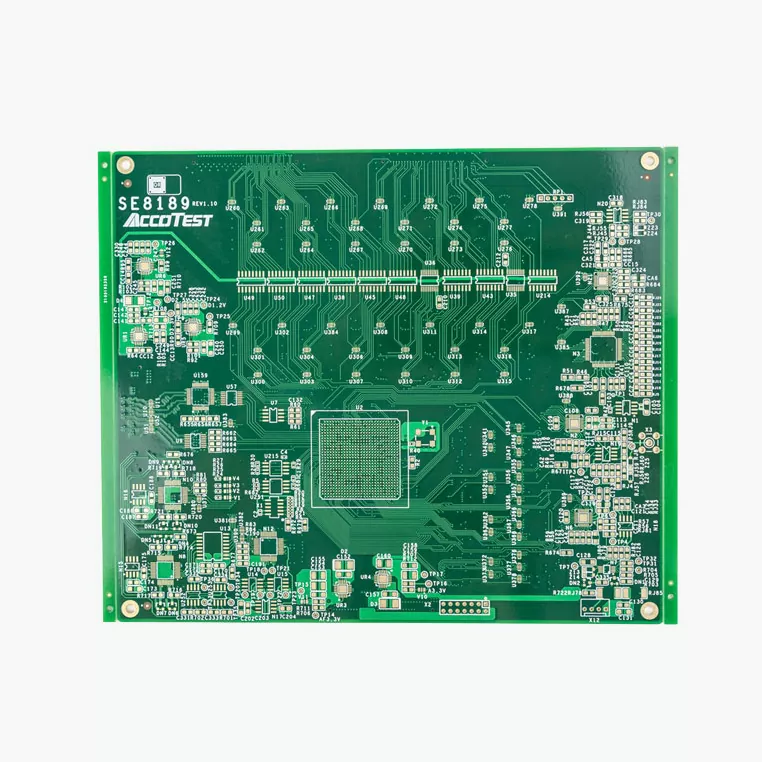

제어 시스템 PCB

제어 시스템 PCB는 센서, 프로세서, 통신 모듈 및 전원 제어 회로를 하나의 안정적인 전자 플랫폼에 연결함으로써 산업 장비에서 중요한 역할을 합니다.

표준 회로 기판과 달리 아날로그 피드백 신호, 디지털 통신, 고전류 제어 출력을 포함한 다양한 신호 유형을 처리하면서 안정적인 작동을 유지해야 합니다. 잘못된 PCB 설계는 신호 간섭, 불안정한 통신 또는 예상치 못한 시스템 가동 중지 시간을 초래할 수 있습니다.

~에아이센전자(주), 산업자동화 장비, 임베디드 컨트롤러, 모터 제어 시스템, 지능형 기계용 맞춤형 제어 시스템 PCB를 생산하고 있습니다. 당사의 엔지니어링 접근 방식은 전기 성능, 열 관리, 신호 무결성 및 장기적인 생산 일관성에 중점을 둡니다.

제어 시스템 PCB 설계에 대한 엔지니어링 고려 사항

제어 시스템 PCB는 전자 부품의 캐리어일 뿐만이 아닙니다. 이는 시스템이 얼마나 효율적으로 신호를 처리하고, 전력을 관리하고, 외부 장치와 통신하는지를 결정합니다.

PCB 개발 중에 엔지니어는 전기 성능, 기계적 한계 및 생산 신뢰성의 균형을 유지해야 합니다.

산업 제어를 위한 신호 무결성 및 회로 절연

산업용 컨트롤러는 일반적으로 다음을 포함하여 동일한 PCB에 다양한 회로 기능을 결합합니다.

• 센서 신호 획득
• 마이크로컨트롤러 처리
• 통신회로
• 전력 출력 제어

PCB 라우팅이 제대로 설계되지 않으면 이러한 회로가 서로 간섭할 수 있습니다.

아이센전자(주)는 다음을 고려하여 PCB 설계를 지원합니다.

• 아날로그 및 디지털 신호 분리
• 접지 전략 최적화
• 소음 감소 레이아웃
• 제어된 임피던스 라우팅

이는 정확한 피드백 신호가 필수적인 응용 분야에서 안정적인 작동을 유지하는 데 도움이 됩니다.

지속적인 산업 운영을 위한 높은 신뢰성 설계

많은 제어 시스템은 예상치 못한 오류로 인해 생산 손실이 발생할 수 있는 공장, 기계 및 자동화 장비에서 지속적으로 작동합니다.

당사의 PCB 제조는 다음을 요구하는 설계를 지원합니다.

• 높은 기계적 신뢰성
• 열 성능 최적화
• 내구성이 뛰어난 구리 구조
• 안정적인 납땜 성능

진동, 온도 변화 또는 전기 간섭 하에서 작동하는 장비의 경우 PCB 재료 선택 및 제조 일관성이 중요한 요소가 됩니다.

스마트 제어 시스템을 위한 통신 인터페이스 지원

현대 산업 제어 플랫폼에는 컨트롤러, 센서 및 외부 네트워크 간의 통신이 필요한 경우가 많습니다.

제어 시스템 PCB는 다음과 같은 인터페이스를 통합할 수 있습니다.

• RS485 통신
• CAN 버스 시스템
• 이더넷 모듈
• 산업용 통신 프로토콜

이러한 애플리케이션의 경우 PCB 레이아웃은 적절한 라우팅, 임피던스 제어 및 EMI 고려를 통해 신호 품질을 유지해야 합니다.

응용

산업 자동화 장비

자동화 기계에는 모터, 센서, 액추에이터 및 제어 프로세서를 조정하기 위해 안정적인 PCB 어셈블리가 필요합니다.

당사의 제어 PCB 솔루션은 다음 분야에 사용됩니다.

• 공장 자동화 장비
• 로봇 시스템
• 기계 제어 장치
• 생산 라인 컨트롤러

모터 제어 및 모션 시스템

모터 제어 애플리케이션에는 정확한 신호 처리와 안정적인 전력 관리가 필요합니다.

PCB 설계는 다음을 지원해야 합니다.

• 모터 드라이버 회로
• 피드백 감지
• 전원 스위칭 부품
• 열 관리

더 높은 전류 성능이 필요한 애플리케이션에는 두꺼운 구리 PCB 옵션을 사용할 수 있습니다.

임베디드 제어 장치

임베디드 컨트롤러는 PCB 크기, 전력 소비 및 신뢰성이 중요한 스마트 장비에 널리 사용됩니다.

응용 분야는 다음과 같습니다.

• 지능형 기계
• 제어 단자
• 모니터링 시스템
• 산업용 IoT 장치

제어 애플리케이션을 위한 PCB 제조 역량

아이센전자(주)는 다양한 제어 시스템 요구 사항에 맞는 PCB 제조 기능을 제공합니다.

레이어 구조:

1-32 레이어 PCB 생산

보드 두께:

0.3mm-5.0mm

구리 두께:

고전류 애플리케이션의 경우 최대 6oz

최소 선 너비:

3밀(0.076mm)

임피던스 제어:

표준 ±10%, 향상된 기능 사용 가능

표면 마감:

ENIG, HASL, OSP, 침지 은, 경질 금

이러한 기능을 통해 표준 제어 보드와 복잡한 다층 설계를 모두 지원할 수 있습니다.

제조 품질 관리

제어 시스템 PCB 신뢰성은 생산 전반의 일관성에 달려 있습니다.

당사의 제조 공정에는 다음이 포함됩니다.

입고 자재 검사, 내층 검증, 드릴링 제어, 구리 도금 모니터링, AOI 검사, 전기 테스트 및 최종 품질 검사.

더 높은 신뢰성이 요구되는 프로젝트의 경우 고객 사양에 따라 추가 테스트 요구 사항을 지원합니다.

품질 관리는 다음에 중점을 둡니다.

• 회로 연속성
• 단열성능
• 납땜성
• 레이어 정렬
• 제조 일관성

맞춤형 PCB 엔지니어링 지원

제어 시스템 개발에는 성능, 비용 및 생산 타당성의 균형을 맞추는 작업이 포함되는 경우가 많습니다.

우리 엔지니어링 팀은 다음과 같이 고객을 지원합니다.

• PCB 설계 검토
• 스택업 최적화
• 재료 선택
• DFM 분석
• 프로토타입 검증
• 대량생산 전환

개발 프로세스 초기에 참여함으로써 제조 위험을 줄이고 제품 신뢰성을 향상시키는 데 도움이 됩니다.

제어 시스템 PCB 제조에 ​​Aisen Electronics Co., Ltd.를 선택하는 이유

제어 시스템 PCB 프로젝트에는 제조 능력 이상의 것이 필요합니다. 공급업체는 PCB 성능이 전체 전자 시스템에 어떤 영향을 미치는지 이해해야 합니다.

아이센전자(주)는 다음을 제공합니다.

• 맞춤형 다층 PCB 제조 경험
• 산업 제어 애플리케이션 지원
• 프로토타입부터 생산까지 엔지니어링 지원
• 다양한 주문량에 대한 유연한 생산 능력
• PCB 및 PCBA 통합 서비스

우리는 장비 제조업체 및 전자 개발자와 협력하여 자동화 및 지능형 제어 애플리케이션을 위한 안정적인 PCB 솔루션을 구축합니다.

FAQ

제어 시스템 PCB와 표준 PCB의 차이점은 무엇입니까?

제어 시스템 PCB에는 일반적으로 신호 처리, 통신 인터페이스 및 전력 제어 섹션을 포함하여 더 복잡한 회로가 포함되어 있습니다. 더 나은 신호 무결성과 신뢰성이 필요합니다.

제어 시스템 PCB가 산업용 통신 인터페이스를 지원할 수 있습니까?

예. PCB 설계는 RS485, CAN, 이더넷 및 기타 산업용 통신 요구 사항과 같은 통신 인터페이스를 지원할 수 있습니다.

고전류 제어 PCB를 제조하시나요?

예. 우리는 더 높은 전류 성능이 필요한 애플리케이션을 위해 최대 6oz의 무거운 구리 PCB 옵션을 제공합니다.

산업용 컨트롤러에 적합한 PCB 레이어는 무엇입니까?

레이어 수는 회로 복잡성에 따라 다릅니다. 간단한 컨트롤러는 2~4개의 레이어를 사용할 수 있지만 고급 산업 시스템에는 다층 구조가 필요한 경우가 많습니다.

PCB 조립 서비스를 제공할 수 있나요?

예. 우리는 PCB 제조, 부품 소싱, SMT 조립, 테스트 및 완전한 PCBA 솔루션을 제공합니다.

산업 환경의 PCB 신뢰성을 어떻게 향상합니까?

적절한 재료 선택, 제조 제어, 전기 테스트 및 적용 조건에 따른 설계 최적화를 통해 신뢰성이 향상됩니다.
