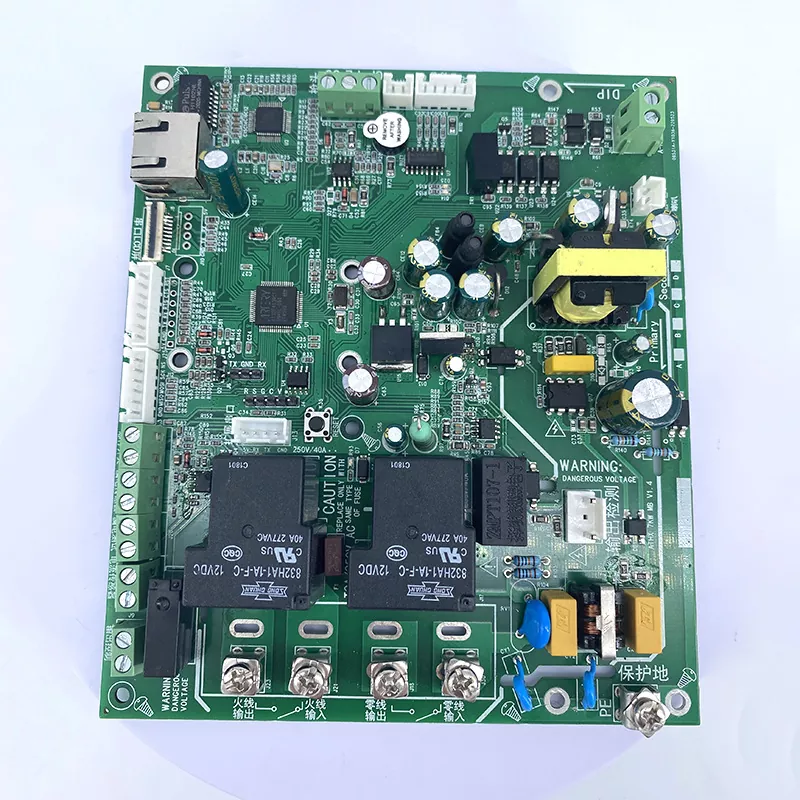

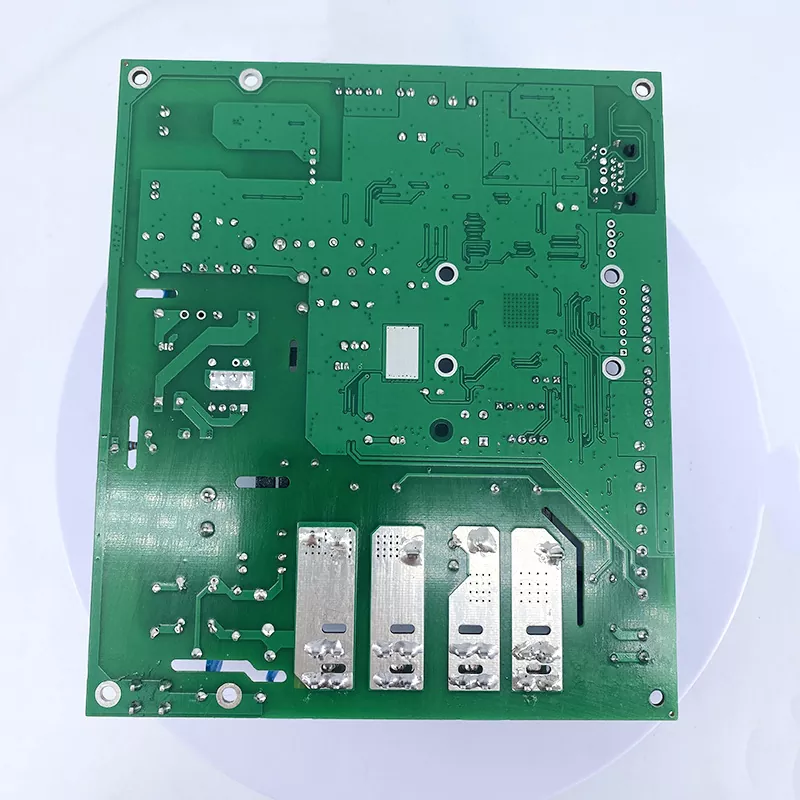

배터리 충전 제어 PCB

배터리 충전 제어 PCB는 전자 기기의 전원 입력, 충전 전류, 전압 조정 및 배터리 보호 기능을 관리하는 핵심 회로 플랫폼입니다. Aisen Electronics Co., Ltd.는 에너지 저장 시스템, 휴대용 전자 장치, 자동차 전자 장치 및 산업 장비를 포함한 애플리케이션을 위한 맞춤형 배터리 충전 제어 보드를 제조합니다.

표준 제어 보드와 달리 배터리 충전 PCB는 비정상적인 전압이나 전류 조건이 배터리 안전과 작동 수명에 영향을 미칠 수 있으므로 정밀한 전원 라우팅, 안정적인 열 성능 및 엄격한 전기 테스트가 필요합니다. 당사의 제조 공정은 프로토타입 개발과 대량 생산 모두에서 일관된 전기 성능을 달성하는 데 중점을 두고 있습니다.

배터리 충전 제어 PCB 작동 방식

배터리 충전 제어 PCB는 전원, 충전 컨트롤러, 배터리 팩 및 보호 부품 간의 연결 지점 역할을 합니다.

충전 작업 중에 PCB는 어댑터나 전원 공급 장치로부터 입력 전원을 받습니다. 충전 IC는 배터리 상태에 따라 전압과 전류를 제어하고, MOSFET과 보호 회로는 전력 흐름을 조절하고 과충전, 과전류, 단락 등의 문제를 방지합니다.

리튬 배터리 애플리케이션의 경우 PCB 레이아웃 설계가 특히 중요합니다. 고전류 트레이스에는 전력 손실과 열 축적을 줄이기 위해 충분한 구리 두께, 열 관리 및 최적화된 라우팅이 필요합니다. 배터리 모니터링을 위한 신호 회로에는 측정 정확도를 유지하기 위해 제어된 임피던스와 노이즈 감소도 필요합니다.

배터리 충전 제어 보드 제조 능력

Aisen Electronics는 단순한 양면 설계부터 복잡한 다층 구조까지 구성을 갖춘 배터리 충전 제어 PCB를 생산합니다.

우리의 제조 능력은 다음과 같습니다:

• 레이어 수: 1-32 레이어
• 보드 두께: 0.3mm-5.0mm
• 구리 두께: 고전류 설계의 경우 최대 6oz
• 최소 선 너비 및 간격: 3mil
• 제어된 임피던스 허용 오차: ±10%
• 최대 패널 크기: 650mm × 750mm

배터리 충전 애플리케이션의 경우 구리 두께와 열 설계는 충전 효율에 직접적인 영향을 미칩니다. 무거운 구리 PCB 기술은 전력 섹션의 온도 상승을 줄이면서 더 높은 전류 전송을 지원할 수 있습니다.

다층 PCB 구조를 통해 엔지니어는 전원 레이어, 접지면 및 신호 라우팅을 분리하여 전자기 호환성을 향상시키고 충전 제어 회로 간의 간섭을 줄일 수 있습니다.

배터리 충전 애플리케이션을 위한 주요 PCB 설계 고려 사항

고전류 회로 설계

배터리 충전 시스템은 충전 주기 동안 연속 전류를 처리하는 경우가 많습니다. PCB는 과도한 발열 없이 안정적인 전류 전달을 유지해야 합니다.

Aisen Electronics는 실제 전류 요구 사항에 따라 전력 트레이스 폭, 구리 두께 및 비아 구조를 최적화합니다. 고전력 충전 애플리케이션의 경우 더 두꺼운 구리 층과 강화된 열 경로가 장기적인 신뢰성을 향상시키는 데 도움이 됩니다.

열 관리

MOSFET, 충전 IC, 전력 조정기 등의 충전 부품은 작동 중에 열을 발생시킵니다.

적절한 PCB 설계는 구리 영역, 열 비아 및 최적화된 부품 배치를 통해 민감한 부품에서 열을 멀리 전달하는 데 도움이 됩니다. 이는 공기 흐름이 제한된 소형 배터리 구동 장치의 경우 특히 중요합니다.

보호 회로 통합

배터리 충전 제어 보드는 일반적으로 다음을 포함한 보호 기능을 통합합니다.

• 과전압 보호
• 과전류 보호
• 단락 보호
• 온도 모니터링

PCB 레이아웃은 고전류 경로의 간섭을 피하면서 보호 신호가 빠르게 응답하도록 보장해야 합니다.

응용

에너지 저장 시스템

에너지 저장장치에 사용되는 배터리 충전 제어 PCB는 지속적인 충방전 주기 속에서 안정적인 동작이 요구된다. 무거운 구리 설계와 안정적인 열 구조는 장기간 작동 시 성능을 유지하는 데 도움이 됩니다.

자동차 전자

전기 자동차 및 자동차 배터리 시스템에는 높은 신뢰성과 내진동성을 갖춘 충전 제어 보드가 필요합니다. PCB 설계는 전류 용량, 신호 정확도 및 장기 내구성에 중점을 둡니다.

휴대용 전자 기기

발전소, 스마트 장치 및 배터리 구동 장비와 같은 휴대용 제품에는 소형 충전 회로가 필요합니다. HDI PCB 기술은 전기적 성능을 유지하면서 더 작은 레이아웃을 가능하게 합니다.

산업용 장비

산업용 배터리 시스템은 까다로운 환경에서도 일관된 충전 관리가 필요합니다. 제어된 임피던스 설계와 엄격한 검사 프로세스로 안정적인 작동을 보장합니다.

PCB 조립 및 테스트 서비스

Aisen Electronics는 PCB 제조부터 부품 조립까지 완벽한 PCBA 솔루션을 제공합니다.

당사의 서비스에는 부품 소싱, SMT 조립, 스루홀 처리 및 기능 테스트가 포함됩니다.

배터리 충전 제어 PCB는 출하 전 전기 검사, AOI 검사 및 최종 품질 검증을 거쳐 회로 성능 및 조립 신뢰성을 확인합니다.

테스트 절차는 다음을 포함하여 고객 요구 사항에 따라 맞춤화될 수 있습니다.

• 전기 연속성 테스트
• 플라잉 프로브 테스트
• 기능 테스트
• 외관검사
• 신뢰성 검증

충전 제어 PCB의 표면 마감 옵션

다양한 배터리 충전 용도에는 다양한 표면 처리가 필요합니다.

ENIG 마감은 평평한 표면 특성으로 인해 미세 피치 부품 및 고밀도 PCB 설계에 적합합니다. OSP는 표준 응용 분야에 경제적인 옵션을 제공하는 반면, 하드 골드 마감 처리는 빈번한 접촉이 필요한 커넥터 영역에 향상된 내구성을 제공합니다.

배터리 충전 제어 PCB 제조를 위해 Aisen Electronics를 선택하는 이유

배터리 충전 PCB 생산에는 표준 회로 제작 이상의 것이 필요합니다. 이를 위해서는 전력 관리, 열 제어 및 보호 회로 요구 사항에 대한 이해가 필요합니다.

Aisen Electronics Co., Ltd.는 PCB 제조 경험과 엔지니어링 지원을 결합하여 고객이 보드 구조, 재료 선택 및 생산 프로세스를 최적화할 수 있도록 돕습니다.

프로토타입 검증부터 대량 생산까지 모든 프로젝트에 동일한 PCB 구조를 적용하는 대신 실제 전기적 요구 사항을 기반으로 맞춤형 솔루션을 제공합니다.

자주 묻는 질문

배터리 충전 제어 PCB와 표준 PCB의 차이점은 무엇입니까?

배터리 충전 제어 PCB는 전력 변환, 충전 조절 및 배터리 보호 기능을 처리합니다. 표준 제어 보드와 비교하여 더 높은 전류 용량, 더 나은 열 관리 및 더 엄격한 전기 성능 제어가 필요합니다.

고전류 충전 PCB에는 어떤 구리 두께가 권장됩니까?

필요한 구리 두께는 충전 전류, 트레이스 폭 및 열 조건에 따라 달라집니다. 무거운 구리 PCB 설계는 일반적으로 저항과 열 발생을 줄이기 위해 고전력 애플리케이션에 사용됩니다.

맞춤형 배터리 충전 PCB를 제작할 수 있나요?

예. Aisen Electronics는 레이어 구조, 재료 선택, 구리 두께 및 조립 요구 사항을 포함한 고객 요구 사항을 기반으로 맞춤형 PCB 설계를 지원합니다.

PCB 조립 서비스를 제공합니까?

예. 우리는 부품 소싱, SMT 조립, 검사 및 테스트를 포함한 완벽한 PCBA 서비스를 제공합니다.

배송 전에 어떤 테스트가 수행됩니까?

각 PCB는 배송 전 전기 검사, AOI 검사 및 고객별 기능 테스트 요구 사항을 통해 테스트될 수 있습니다.

Aisen 전자에 문의

충전 장비 또는 배터리 관리 시스템을 위한 맞춤형 배터리 충전 제어 PCB 솔루션이 필요한 경우 Aisen Electronics Co., Ltd.에 문의하여 엔지니어링 지원 및 제조 평가를 받으십시오.
