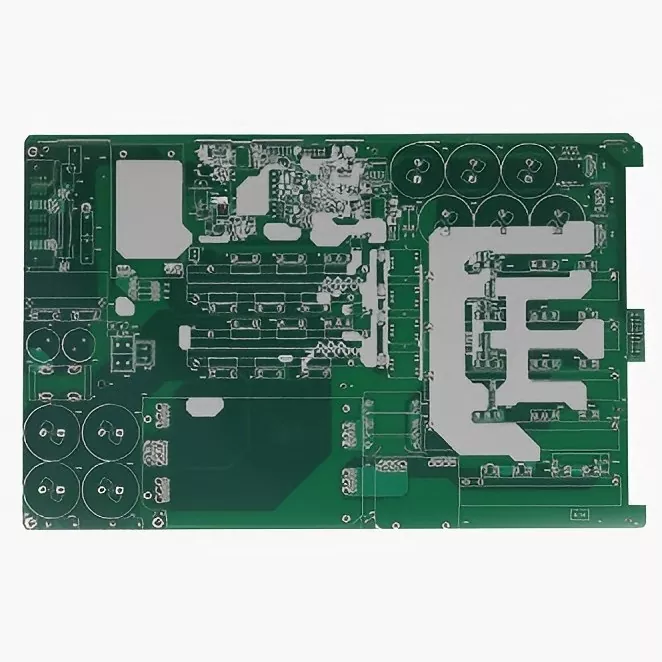

스마트 그리드 PCB 조립 보드

스마트 격자 혁신에는 흔하지 않은 확고한 품질과 정확성이 필요합니다. 우리의 제작 사무실은 다음과 같이 준비되어 있습니다. 최첨단 하드웨어와 철저한 품질관리를 따릅니다. 우리는 포괄적인 품질 목표를 유지합니다 물품 반납률이 99.8%를 넘고 정시 운송률도 99%를 넘습니다.

높은 전압, 복잡한 플래그 준비 및 잔인한 자연을 처리할 수 있는 귀하의 요령 있는 래티스 벤처 요청 시트 조건. 당사의 다층 시트백 설정은 단면에서 32층 계획까지이며 최대 패널 크기는 최대 650mm×750mm.

전력 애플리케이션을 위한 고급 제조 기능

당사의 발전 기능은 특히 제어 하드웨어 및 활력 관리에 맞게 맞춤화되었습니다. 프레임워크. 우리는 최대 6 OZ의 구리 두께 대안을 제공하며, 이는 일반적인 고전류 응용 분야에 이상적입니다. 격자 인프라.

주요 기술 사양:

· 레이어 수: 1-32 레이어

· 보드 두께: 0.3mm ~ 5.0mm

· 최소 비아 크기: 0.1mm(4MIL)

· 구리 두께: 최대 6 OZ

· 임피던스 제어: ±8% 허용오차

· 최소 선 너비: 0.076mm(3MIL)

우리의 관통 능력에는 기계적 관통과 레이저 관통 선택이 모두 포함되어 있습니다. 우리는 최소한의 기계적 성과를 달성합니다. 0.2mm의 크기와 0.1mm까지의 작은 크기를 통해 복잡한 예리한 작업에 이상적인 네트워크를 보장합니다. 네트워크 제어 회로.

종합적인 품질 관리 시스템

전력 인프라 애플리케이션에서는 품질이 가장 중요합니다. 우리의 품질 관리 시스템은 모든 것을 보장합니다스마트 그리드 PCB 조립 보드 선적 전에 가장 높은 기준을 충족합니다.

우리의 품질 지표:

· 제품 수율 ≥ 99.8%

· 정시 배송률 ≥ 99%

· 고객불만율 0.5% 이하

· 고객 만족도 ≥ 98%

원단평가(IQC), 공정중 접근까지 포함한 철저한 품질관리를 실현합니다. IPQC(품질 관리) 및 OQC(활성 품질 관리)가 있습니다. 각 보드는 언젠가 100% 전기 테스트를 거칩니다. 최근 포장.

귀하의 프로젝트를 위한 빠른 처리 시간

우리는 요령 있는 래티스 벤처의 기한이 촉박한 경우가 많다는 것을 알고 있습니다. 우리의 간소화된 생성 양식은 빠른 제공을 제공합니다. 품질 저하 없이 처리 시간:

· 4레이어 보드: 3~4일(빠른 샘플), 10~12일(대량 생산)

· 6레이어 보드: 5~6일(빠른 샘플), 12~14일(대량 생산)

· 8레이어 보드: 6~8일(빠른 샘플), 14~16일(대량 생산)

· 복잡한 다중 레이어: 사양에 따른 맞춤 타임라인

내구성 강화를 위한 표면 처리 옵션

스마트 네트워크 애플리케이션에는 장기적으로 변함없는 품질을 보장하기 위해 강력한 표면 치료제가 필요합니다. 우리는 제공합니다 다양한 표면 처리 옵션:

· HASL(열기 납땜 레벨링) - 무연 및 유연 옵션

· ENIG(무전해 니켈 침지 금) - 미세 피치 부품에 탁월

· OSP(유기 납땜성 보존제) - 표준 응용 분야에 비용 효율적

· 침수 주석/은 - 특수 용도

· 하드 골드 - 마모가 심한 접촉 부위

완벽한 솔루션을 위한 PCBA 서비스

PCB 제조 외에도 당사는 귀하의 현명한 격자 벤처를 위한 포괄적인 PCBA 관리를 제공합니다. 우리의 모임 기능은 다음과 같습니다:

부품 배치 정밀도:

· 최소 구성 요소 크기: 01005 칩

· 최대 부품 크기: 45mm

· BGA 직경: 최소 0.22mm

· 배치 정밀도: ±0.025mm 오프셋

당사의 로봇화된 모임 라인은 기본 제어 모듈부터 활용되는 복잡한 통신 시트까지 모든 것을 처리합니다. 예리한 네트워크 인프라에서.

스마트 그리드 기술의 응용

귀하의 제품 요구 사항은 전력 인프라 내의 다양한 애플리케이션에 걸쳐 있을 수 있습니다.

· 에너지 저장 시스템: 두꺼운 구리 층을 갖춘 고전류 보드

· 전력 모듈: 열 관리 및 고신뢰성 설계

· 통신 장비: 고주파 신호 무결성

· 제어 시스템: 정밀한 아날로그 및 디지털 처리

· 모니터링 장치: IoT 연결 및 센서 통합

귀하의 다음 프로젝트를 위해 우리와 협력하십시오

능숙한 격자 PCB 확장을 통해 앞으로 나아갈 준비가 되셨습니까? 우리의 디자인 그룹은 귀하에 대해 이야기하기 위해 대기하고 있습니다. 특별한 전제 조건. 기획조사부터 생성, 테스트까지 종합적인 특화 지원을 제공합니다.

오늘 저희에게 연락주세요violet@akesonpcb.com 당신의 논의를 위해스마트 그리드 PCB 조립 보드 필요합니다. 우리 팀은 귀하와 협력하여 귀하의 전력 인프라 애플리케이션을 위한 최적의 솔루션을 개발할 것입니다.

내일의 격자혁신을 위한 기반을 견고하고 견고하게 구축할 수 있도록 도와드리겠습니다. 귀하의 올바른 판단을 충족시키는 고성능 회로 시트.
