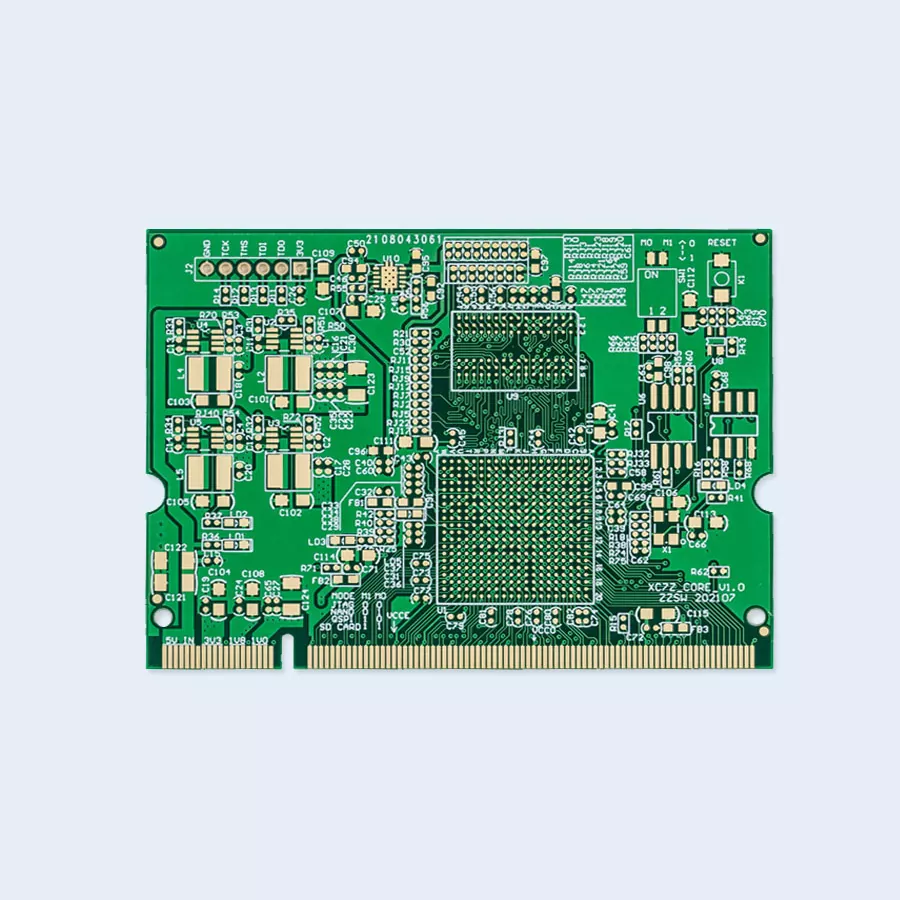

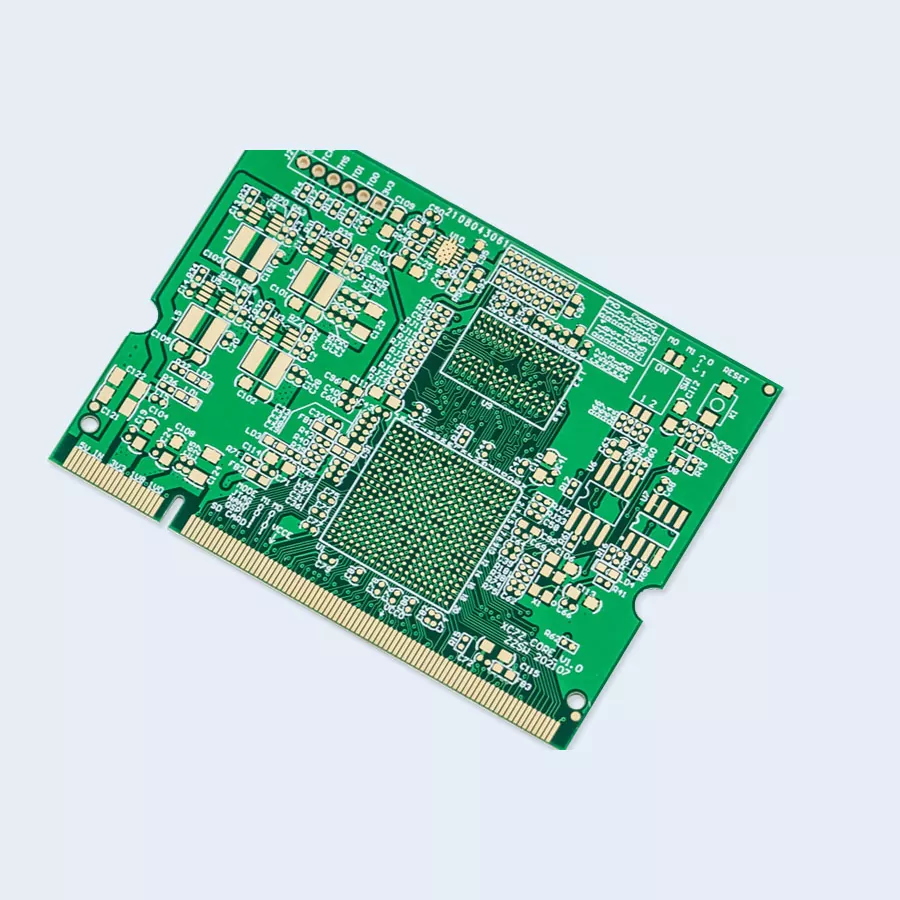

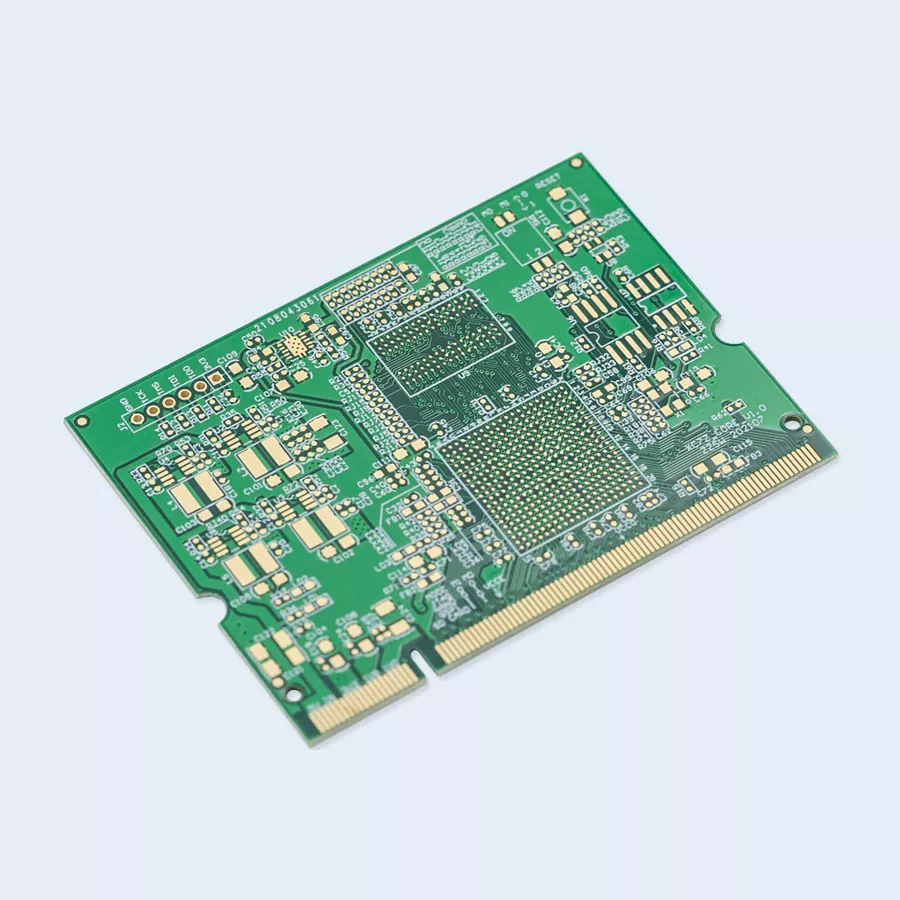

통신 네트워크 장치용 PCB 어셈블리

Aisen Electronics Co., Ltd.는 라우터, 스위치, 게이트웨이, 무선 액세스 포인트 및 산업용 통신 시스템을 포함한 통신 네트워크 장치용 PCB 어셈블리를 제공합니다. 당사의 제조는 안정적인 고속 신호 전송, 안정적인 전력 관리 및 장기간 작동 중 일관된 성능과 같은 네트워킹 전자 장치의 주요 요구 사항에 중점을 둡니다.

일반 전자 조립품과 달리 통신 장비는 고주파 신호를 처리할 수 있는 PCB 설계, 조밀한 부품 레이아웃, 지속적인 데이터 처리가 필요합니다. 당사의 PCB 조립 솔루션은 네트워크 장비 제조업체가 안정적인 연결과 안정적인 시스템 성능을 달성하도록 돕습니다.

통신 네트워크 장치의 PCB 조립 요구 사항

통신 네트워크 장치용 PCB 어셈블리는 빠른 데이터 교환과 중단 없는 작동을 중심으로 제작되었습니다. 이러한 제품 내부의 PCB 어셈블리는 신호 품질, 처리 효율성 및 전반적인 시스템 신뢰성에 직접적인 영향을 미칩니다.

네트워킹 애플리케이션의 경우 PCB 설계에서는 신호 전송 손실, 전자기 간섭, 열 분포 및 구성 요소 밀도를 고려해야 합니다. Aisen Electronics는 고객과 협력하여 소형 무선 장치부터 고성능 네트워크 인프라 장비에 이르기까지 다양한 통신 플랫폼에 따라 PCB 구조를 최적화합니다.

고속 신호 무결성 설계

신호 무결성은 통신 PCB 제조에서 가장 중요한 요소 중 하나입니다.

네트워크 장치가 빠른 전송 속도로 작동하는 경우 신호 반사, 누화, 임피던스 변화 등의 문제로 인해 통신 안정성이 저하될 수 있습니다. 이러한 문제를 해결하기 위해 Aisen Electronics는 제어된 임피던스 설계, 최적화된 레이어 구조 및 정밀한 라우팅 프로세스를 지원합니다.

이러한 기술은 안정적인 신호 성능이 필수적인 이더넷 장비, 무선 통신 모듈, 산업용 게이트웨이 및 데이터 처리 시스템에 일반적으로 적용됩니다.

컴팩트한 네트워크 장비를 위한 고밀도 PCB 조립

현대 통신 제품은 계속해서 더 작은 공간에 더 많은 기능을 통합하고 있습니다. 단일 네트워크 장치에는 프로세서, 메모리 칩, 통신 모듈, 전원 회로 및 다중 인터페이스 시스템이 포함될 수 있습니다.

Aisen Electronics는 미세 피치 구성 요소 및 복잡한 다층 구조를 포함한 고밀도 애플리케이션을 위한 고급 PCB 어셈블리를 지원합니다. 우리의 역량은 다음과 같습니다:

이러한 기능을 통해 고객은 전기적 성능을 저하시키지 않고 소형 통신 제품을 개발할 수 있습니다.

연중무휴 네트워크 운영을 위한 열 관리

많은 통신 장치는 서버실, 산업 환경 또는 상업 시설에서 지속적으로 작동합니다. 장기간 작동하면 PCB 신뢰성에 대한 요구가 높아집니다.

Aisen Electronics는 구리 분포, 부품 배치, 방열 설계를 포함하여 PCB 제조 및 조립 중에 열 요인을 고려합니다.

적절한 열 관리는 과도한 열로 인한 성능 저하를 줄이고 통신 장비의 서비스 수명을 향상시키는 데 도움이 됩니다.

통신 네트워크 PCB 조립의 응용

당사의 PCB 조립 솔루션은 광범위한 네트워킹 애플리케이션을 지원합니다.

각 애플리케이션에는 작동 조건과 성능 목표에 따라 다양한 PCB 구조와 조립 전략이 필요합니다.

통신 PCB 조립 공정

Aisen Electronics는 부품 준비부터 최종 검사까지 전체 조립 프로세스를 관리합니다.

생산이 시작되기 전에 들어오는 구성 요소와 재료를 검증하여 호환성과 신뢰성을 보장합니다. SMT 조립 중에는 고급 반도체 부품 및 미세 피치 장치에 정밀 배치 기술이 사용됩니다.

납땜 후 각 어셈블리는 전기 연결, 어셈블리 품질 및 제품 일관성을 확인하기 위해 검사 및 테스트를 거칩니다.

이러한 제어된 제조 프로세스는 통신 장비 제조업체가 프로토타입 개발과 대량 제조 과정에서 안정적인 생산 품질을 유지하는 데 도움이 됩니다.

통신 애플리케이션을 위한 PCB 표면 처리 옵션

다양한 통신 제품에는 다양한 표면 마감 솔루션이 필요합니다.

ENIG는 우수한 납땜성을 제공하고 미세 피치 부품을 지원하기 때문에 신뢰성이 높은 애플리케이션에 널리 사용됩니다. OSP는 안정적인 조립 성능이 요구되는 비용에 민감한 제품에 적합한 반면, HASL은 기존 네트워크 장비에 대한 실용적인 옵션으로 남아 있습니다.

Aisen Electronics는 PCB 구조, 부품 요구 사항 및 제품 수명 기대치에 따라 적합한 표면 처리를 선택합니다.

표준 PCB 어셈블리와 통신 네트워크 PCB 어셈블리 비교

통신 PCB 조립 품질 관리

통신 장비 제조업체는 오류가 전체 네트워크 시스템에 영향을 미칠 수 있으므로 일관된 PCB 성능을 요구합니다.

Aisen Electronics는 재료 검사, 생산 모니터링, AOI 검사, 전기 테스트 및 최종 검증을 포함하여 제조 공정 전반에 걸쳐 품질 관리를 적용합니다.

다양한 생산량에 걸쳐 안정적인 성능을 유지하기 위해 각 배치는 고객 사양에 따라 검사됩니다.

네트워크 디바이스 개발을 위한 엔지니어링 지원

통신 제품에는 PCB 제조업체와 엔지니어링 팀 간의 긴밀한 협력이 필요한 경우가 많습니다.

Aisen Electronics는 PCB 구조 검토, 제조 타당성 분석, 어셈블리 최적화 및 생산 권장 사항을 포함하여 개발 과정에서 기술 지원을 제공합니다.

이러한 초기 단계 협력은 설계 위험을 줄이고 프로토타입에서 대량 생산으로 전환하는 효율성을 높이는 데 도움이 됩니다.

FAQ

어떤 유형의 통신 장치에 PCB 어셈블리를 제공할 수 있습니까?

Aisen Electronics는 라우터, 스위치, 게이트웨이, 무선 액세스 포인트, 산업용 통신 장비 및 IoT 네트워킹 제품을 위한 PCB 조립을 지원합니다.

통신 장치에 특수 PCB 조립이 필요한 이유는 무엇입니까?

통신 장치는 고속 데이터 전송에 의존합니다. PCB 설계 및 조립 품질은 신호 안정성, 전자기 성능 및 장기적인 신뢰성에 직접적인 영향을 미칩니다.

네트워킹 제품용 HDI PCB 어셈블리를 지원할 수 있습니까?

예. Aisen Electronics는 고밀도 레이아웃이 필요한 소형 통신 장치를 위한 HDI PCB 제조 및 조립 기능을 제공합니다.

통신 PCB에는 임피던스 제어가 필요합니까?

예. 제어된 임피던스는 고주파 통신 애플리케이션에서 신호 품질을 유지하는 데 중요합니다.

턴키 통신 PCB 어셈블리를 제공할 수 있습니까?

예. 우리는 부품 소싱, SMT 조립, 테스트 및 품질 검사를 포함한 완벽한 서비스를 제공합니다.

PCB 조립 견적에 필요한 파일은 무엇입니까?

고객은 Gerber 파일, BOM 파일, PCB 사양, 조립 요구 사항 및 예상 생산 수량을 제공할 수 있습니다.

통신 네트워크 PCB 조립 프로젝트 시작

Aisen Electronics Co., Ltd.는 전 세계 통신 네트워크 장치 제조업체에 전문적인 PCB 어셈블리를 제공합니다.

고밀도 PCB 제조, 정밀 조립 및 신호 중심 설계 요구 사항에 대한 경험을 바탕으로 고객이 최신 연결 애플리케이션을 위한 안정적인 네트워크 제품을 개발할 수 있도록 지원합니다.

다음 주소로 문의하세요.violet@akesonpcb.com통신 네트워크 장치 PCB 조립 요구 사항을 논의합니다. 우리 엔지니어링 팀은 프로토타입 평가부터 양산까지 기술 지원을 제공합니다.
